Деревянные балки перекрытия

Звукоизоляция деревянных перекрытий

Чтобы как можно лучше защитить помещение от шума, следует использовать так называемые плавающие полы с максимально возможным весом. Это могут быть большого размера деревянные элементы или древесные плиты (например, ламинированные доски или клееные доски)

Необходимо обратить внимание на тщательную изоляцию плавающего пола у стен, что может привести в некоторых случаях к прохождению звука

Другим решением будет утяжеление балочного перекрытия при одновременном сохранении гибкости. Можно его утяжелить укладкой или наклеиванием бетонных или каменных плиток. При этом размеры плиток не должны быть очень большими.

Особенно ощутимый эффект получается при комбинации плавающих полов с утяжелением. Такие перекрытия существенно уменьшают звуки шагов и высоких частот.

Настил наката: особенности

Для создания потолка нижнего этажа необходимо выполнить накат перекрытия. Для этого есть несколько способов, но самый простой рассмотрим ниже.

На установленную балку вдоль боковых сторон прикрепляют черепные бруски (сечение 4х4 или 5х5 см). Таким образом, нижняя часть брусков будет на одном уровне с низом балки. Для наката используют доски (1-2,5 см), которые необходимо уложить на черепные элементы с поперечным направлением относительно балок.

Важно, чтобы между ними не оставалось никаких зазоров. Также для этих целей подойдут фанера или готовые щиты из древесины

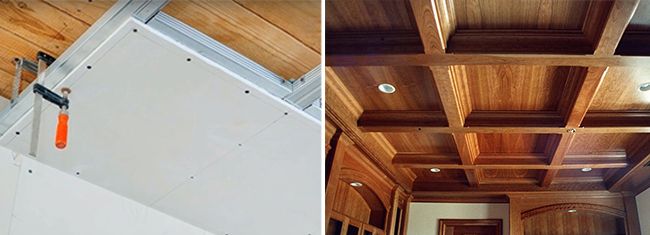

Чтобы выровнять потолок снизу, можно использовать ЛГК или ту же самую фанеру толщиной в 0,8 см.

Можно сделать накат, используя горбыль или брус с сечением от 6 см. в этом случае понадобятся те же черепные бруски, что и в предыдущем случае. Против направления балок, поверх брусков, стелется горбыль, но так, чтобы он закругленной стороной смотрел наверх. Далее для соединения используется метод «в четверть», для чего в брусе проделываются пазы. Подбирая горбыль, необходимо знать, что его толщина должна помогать создать один уровень между низом балки и материалом, при этом способствовать надежному соединению с черепными элементами. В таком случае горбыль будет выполнять роль не только наката, но и подшивки.

Внутреннее устройство

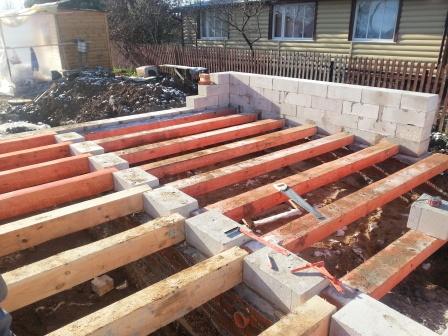

Когда все несущие детали будут закреплены на своих местах, можно переходить непосредственно к сборке самого перекрытия. В отличие от конструктивных элементов первого этажа и чердачных, здесь не будет толстого слоя утеплителя, так как между этажами обычно нет разницы в температурном режиме. Однако, место утепляющего материала здесь займет звукоизоляция.

В нижней части установленных балок прикрепляются черепные бруски. Их основная функция – служить опорным элементом для слоя «черновых» досок и как основа для крепления подшивного потолка снизу. Изготавливаются они из брусков, сечением 50Х50 миллиметров. Крепят их при помощи саморезов. К черепным брускам крепятся доски чернового пола. Его собирают из досок низкого качества, зачастую не струганых, укладывая отпиленные по размеру детали на черепные бруски сверху, перпендикулярно несущим балкам.

Далее производится укладка гидро и пароизоляции, проклеивая стыки пленки скотчем. Когда вся площадь перекрытия будет накрыта слоем пароизоляции, поверх него укладывается утеплитель или звукоизоляционный материал. Универсальным решением станет минеральная вата, которая одинаково хороша как в качестве утепляющего, так и в качестве звукоизолирующего материала.

Далее следует укладка чистового пола. На балки укладываются лаги поперек направления крепления балок. Для этих деталей используются доски или бруски, толщиной не меньше 40 миллиметров. К несущим конструкциям они крепятся саморезами через металлические уголки.

После этого, при необходимости укладывается еще один слой звуко или теплоизоляции, а также пленку, предотвращающую протекание жидкости внутрь конструкции в случае разлива. Последними укладываются фанера, гипсовые полы или просто строганые доски чистового пола и на этом, устройство межэтажного перекрытия по деревянным балкам можно считать законченным.

Конечно, здесь представлено лишь общее схематичное описание процесса обустройства конструкции. В реальности, процесс не настолько прост и потребует немало времени и труда. Однако, если заранее тщательно изучить технологию сборки, работать станет значительно проще и ошибок будет меньше.

Необходимость использования пароизоляции

Мнения некоторых специалистов о необходимости использования пароизоляции расходятся. Этот материал укладывается в конструкцию перекрытия и идет перед теплоизоляцией. Материал может выполнять роль звукоизолятора. Использовать этот слой необходимо, если присутствует риск попадания пара или возникновения конденсата. Это происходит, если перекрытие располагается между этажами, первый из которых является отапливаемым, а второй — нет. В данном случае речь идет о неотапливаемом чердаке или мансарде над жилым первым этажом.

В теплоизолятор перекрытия может попасть пар из влажных помещений первого этажа. Такие условия чаще всего создаются в бассейнах, ванных и кухнях. Пароизоляция располагается поверх балок. Полотна должны быть застелены с нахлестом, края предыдущего полотна следует завести на последующие на 10 см. Стыки следует проклеить строительным скотчем.

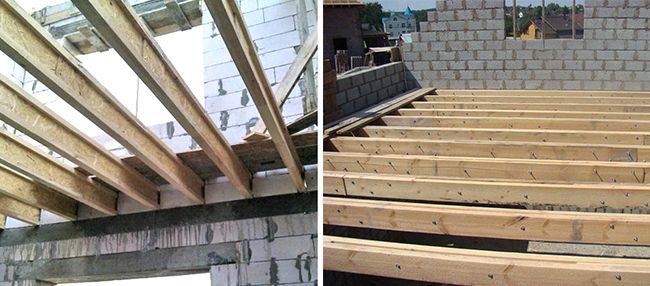

Деревянные перекрытия

Перекрытия этого типа долгое время пользовались популярностью в частном строительстве. Это доступный, экологичный материал, который обладает небольшим весом и приятным внешним видом. Несущим элементом в таком полу являются балки в виде бревна или бруса. Они должны отвечать всем необходимым характеристикам, включая показатели прогиба (лучше, чтобы был запас).

Также надежность и характеристики готового перекрытия зависят от его типа. Например, они могут быть изготовлены из массива дерева, быть составного сечения или и вовсе представлять собой двухуровневые конструкции.

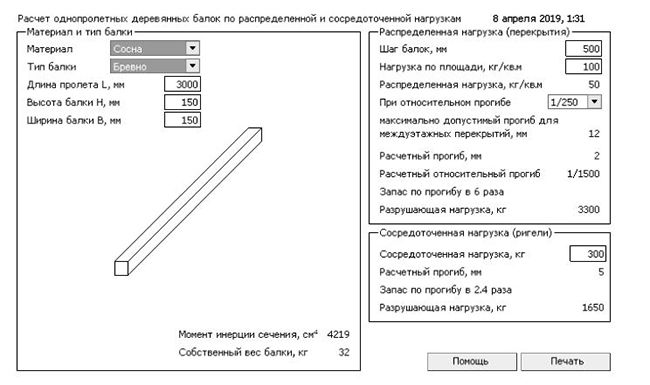

Так как балки принимают на себя основную нагрузку, важно учесть их сечение. Оно подбирается исходя из расстояний между несущими стенами

В конструкции могут быть как просто балки, так и лаги, на которое впоследствии укладываются доски. Если вы решили установить только балки, то такая конструкция будет менее затратной, но не будет защиты от ударного шума. То есть любое движение людей по перекрытиям можно отчетливо слышать. Если же на балки сначала укладываются лаги, то между ними устанавливается звукоизолирующий материал. Поэтому никакого шума не будет.

Сам потолок выполняется из так называемого наката. Он представляет собой деревянный настил из щитов или досок, который помещается между балками. Отделка потолка может быть самой разнообразной. Кто-то выполняет привычную штукатурку, но более прогрессивным решением будет обшить его поверхность плитами из гипсокартона.

Плюсы и минусы деревянных перекрытий

Если говорить о преимуществах подобного рода конструкций, то стоит выделить то, что они:

• Отличаются низкой стоимостью как самого материала, так и доставки и монтажных работ.
• Отлично подходят для облегченных оснований.
• Используются в условиях «сложных» грунтов.
• Могут быть установлены вручную, без специализированного оборудования или строителей.
• Просто и быстро монтируются.
• Экологичностью. В состав дерева не входит никаких агрессивных препаратов, нет арматуры.

Полезно! При покупке материала нужно внимательно осмотреть все балки. На них не должно быть трещин или следов заражения паразитами.

С другой стороны, есть у таких конструкций и масса недостатков. Например,:

• Дерево могут прогрызть грызуны или насекомые. Оно подвержено образованию плесени и грибка.
• Требуется обработка специальными консервирующими составами. В противном случае древесина будет гнить. Периодически нужно пропитывать древесину и антисептиками. Однако даже если выполнить качественную обработку дерева, то 100-процентной защиты от гнили вы не получите. Также чтобы препятствовать процессу гниения потребуется организовать качественную систему вентиляции.
• Обшивать балки придется с обеих сторона, а пространство между ними необходимо заполнить утеплителем и звукоизоляцией.

• Укладка деревянных элементов требует много сил и времени.
• Срок службы таких конструкций значительно меньше, чем у бетонных. Кроме этого со временем дерево начнет немного проседать, может появиться скрип.
• Деревянные перекрытия не рекомендуется использовать при строительстве многоэтажных домов, а также в том случае, если постройка находится в сейсмоопасной зоне, где показатели доходят до 7 баллов.
• Так как дерево обладает легкой возгораемостью, то придется еще обработать балки и антипиренами. Либо можно использовать специальные огнезащитные лаки или краски.
• Если пролет довольно большой (более 6 метров), то в этом случае конструкция потребует усиления, а значит и дополнительных материалов. Нужно будет покупать балки с большим поперечным сечением. Это значит, что и толщина всего перекрытия будет увеличена.
• Подобные изделия невозможно использовать во влажных помещениях. Это означает, что для душевой, санузлов, прачечных и ванных комнат нужно использовать ЖБИ конструкции.
• В тех местах, где перекрытия примыкают к дымоходу, придется сделать теплоизоляционные швы.

Поэтому если позволяют финансы и особенно, если речь идет о постройке в несколько этажей, то стоит рассмотреть вариант с железобетонными конструкциями.

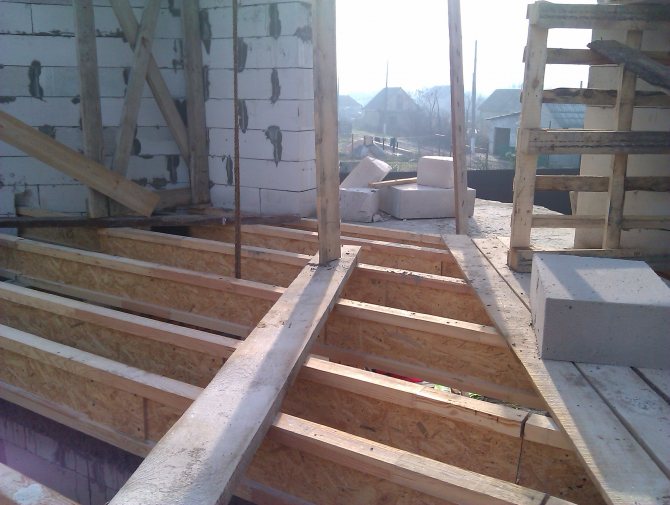

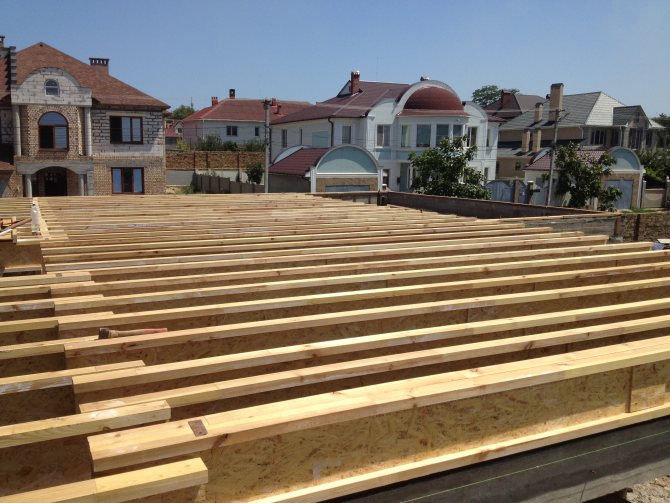

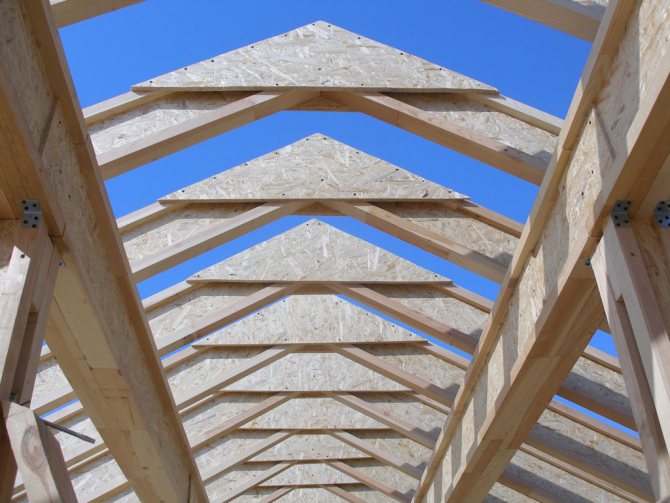

Устройство полов деревянными двутаврами

Весьма эффективно использование деревянных двутавровых балок при устройстве полов. На качество полов существенно влияет правильный подбор балок и их опирание, вместе с грамотным монтажом несущих конструкций и сопутствующих элементов в соответствии со СНиП.

Настил пола двутаврами делается за меньший срок, узлы конструкции получаются жесткими, а пол не скрипучим. Для устройства чернового пола рекомендуется использовать толстую половую доску, это повысит качество и снизит вибрацию. К двутаврам легко прибиваются все элементы настила, а их конструкция улучшает характеристику полов в доме и срок их эксплуатации.

При использовании двутавровых балок с шагом один метр встает проблема чернового пола ОСБ. Плита и аналогичные ей материалы не подходят из-за вероятности слома или больших прогибов. Настил будет пружинить и раскачиваться. Для расстояний между балками в 1 метр лучше изготавливать обрешетку из толстой доски или бруса. Другой вариант усиления настила устройства – несколько слоев перекрытий, что значительно удорожает работы.

Крепление к двутавровой балке

Не рекомендуется использование саморезов, особенно черных, для крепления настила или других элементов к двутавровым балкам. Сталь, используемая для изготовления саморезов, не выдерживает нагрузок срезания и скалывания. Для фиксации чернового пола и прочих элементов специалисты рекомендуют гвозди и шурупы, желательно оцинкованные, они обеспечат длительный срок службы. Рассверливание балок не требуется, соединения пояса со стойкой надежные и жесткие, прибить или прикрутить к двутаврам элементы пола несложно.

В заключение еще несколько слов о защите двутавров от огня, влаги и насекомых. Как правило, основная обработка происходит при изготовлении двутавровых балок. Биозащитными и огнеупорными составами хороший производитель, имеющие специальные службы, пропитывает изделия во время производства. От воздействия влажности и гниения рекомендуется дополнительно покрывать деревянные элементы краской или лаком, особенно, если двутавры используются во внешних конструкциях, не защищенных гидро- и пароизоляцией.

Двутавровые балки из дерева.

Предыдущая

Элементы лестницСпецифика выбора материалов для гидроизоляции

Следующая

Элементы лестницОсновные тезисы о межэтажных перекрытиях

Устройство межэтажных перекрытий по деревянным балкам

Нижний черновой пол на межэтажных перекрытиях выполняется из досок с меньшим сечением.

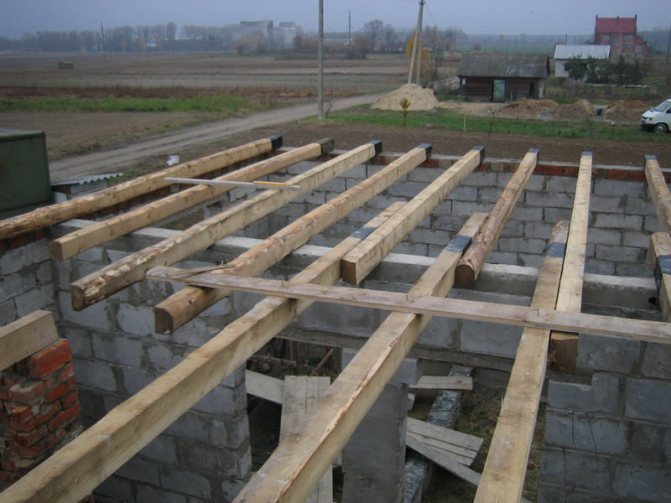

Перекрытие второго этажа по деревянным балкам проводится по той же технологии, что и монтаж подвальных конструкций. Главное отличие межэтажного настила от напольного – наличие двойного чернового пола. При этом нижний черновой пол является потолком 1 этажа и выполняется из досок с меньшим сечением.

Строительство чердачных и межэтажных перекрытий проводится по следующей технологии:

1. В посадочные гнезда устанавливаются несущие балки.
2. Снизу с помощью строительного степлера крепятся ветроизоляционная пленка.
3. Снизу крепится черновой пол.
4. В ниши между балками выстилается утеплитель. Это может быть минеральная вата, пенополистирол, либо эковата на основе расщепленной бумаги.
5. Поверх утеплителя настилаются доски и проводится стяжка верхнего чернового пола.

Способы усиления деревянных балок перекрытия

Условно технологии усиления балок можно разделить на несколько видов:

• реставрационные;
• реконструкционные.

Реставрационные. В данную категорию входят такие способы, как усиление деревянными накладками, металлическими пластинами, обмотка углеволокном, протезирование. Рассмотрим каждый из вариантов более подробно.

Деревянные накладки

Монтаж деревянных накладок на поврежденную балку.

Поврежденные балки (сгнившие, надломленные, потенциально слабые) можно усилить с помощью деревянных накладок. Для этого саму балку зачищают наждачной бумагой, либо рубанком и обрабатывают антигрибковым препаратом. С обеих сторон выкладывают брус с меньшим сечением. Конструкцию стягивают с помощью шнуров и прошивают сквозными болтами.

Металлические пластины

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

Несущую способность надломленных бревен восстанавливают с помощью металлических протезов по описанной выше технологии. Метизы прикладывают к зачищенной и обработанной балке и затягивают на ряд сквозных болтов.

Обмотка углеволокном

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

Углеволокно, наклеенное на поврежденный брус.

Технология восстановления перекрытий с использованием углеволокна отличается простотой и легкостью. Для этого поврежденное место проклеивается несколькими слоями углеродного материала.

Протезирование

Протезирование с помощью металлических протезов и накладок.

Протезирование с помощью металлических протезов и накладок.

Протезирование применяется для повышения прочности и износостойкости мест стыка бруса со стеной. Именно здесь из-за максимального давления чаще всего проявляются последствия коррозии и износа. Предупреждающие меры принимаются на этапе первичного монтажа конструкции. Металлические накладки пришивают с помощью болтов к шипу бруса. Усиленную конструкцию устанавливают в гнездо. Аналогом накладок является металлический протез. Его засверливают в тело балки и устанавливают в небольшое отверстие в стене.

Реконструкционная категория включает такие методы, как

• установка опор (колон, вертикальных балок);
• монтаж дополнительных балок.

Установка опор

Опорная свая в подпольном перекрытии.

При недостаточной несущей способности бруса его часто усиливают вертикальными опорами. Монтаж сваи позволяет перераспределить давление с балки на опору. Данная технология наиболее популярна при ремонтных работах на чердаках и под полом.

Дополнительные балки

Частый шаг для бруса с недостаточным сечением.

При метровом шаге увеличить несущую способность деревянных балок перекрытия можно с помощью дополнительных брусьев. Для этого производится полный демонтаж перекрытия и установка бруса с шагом в 50 см.

Классификации перекрытий

В основу классификации перекрытий могут быть положены самые различные классифицирующие признаки. Чаше всего перекрытия делят по назначению (междуэтажные, чердачные, подвальные) или материалу, из которого выполнены несущие конструкции перекрытия: деревянные, каменные, кирпичные, железобетонные, металлические, пластиковые, комбинированные. Последняя классификация наиболее распространена.

Материалы перекрытий

Железобетонные перекрытия

В настоящее время самым распространённым видом перекрытия являются железобетонные перекрытия. Обусловлено это в первую очередь повсеместным использованием бетонных конструкций в строительстве. Все железобетонные конструкции делят на три основных вида: монолитные, сооружаемые на месте; сборные, составляемые из отдельных элементов, изготовленных заранее, и сборно-монолитные, сочетающие сборные железобетонные элементы и монолитный бетон.

В последнее время в России, под предлогом простоты в изготовлении и быстроты возведения, обосновывается необходимость монолитных железобетонных каркасов с плоскими безбалочными перекрытиями. В этом случае нагрузка от навесной системы передаётся прямо на перекрытие или наружные несущие стены и пилоны

Повышенный расход материалов на таких перекрытиях не принимают во внимание, забывая при этом, что наиболее примечательные многоэтажные здания, в том числе в Москва-сити были балочного типа.

Первые упоминания о сборно-монолитных перекрытиях в Европе датированы 1905—1906 гг. При этом рассматривалось «Пустотелое перекрытие с лёгким заполнением», в котором «пустоты образуются деревянными ящиками или тростниковыми коробками». Спустя непродолжительное время деревянные ящики были замены в перекрытиях обожжёнными пустотелыми кирпичами или бетонными пустотелыми блоками. В 1933—1935 гг. сборно-монолитные перекрытия с деревянными ящиками были использованы на строительстве Красного театра в Ленинграде. Применение облегчённых перекрытий здесь теоретически было подкреплено отечественным учебником Рудольфа Залигера 1931 года издания. В другом известном учебнике профессора К. В. Сахновского, изданном в 1939 году, впервые упомянуты кессонные перекрытия с лёгкими камнями и приведён «Расчёт часторебристых перекрытий» в том числе кессонных. Профессор пишет, что за границей сборно-монолитные перекрытия широко распространены, в особенности в строительстве конторских и общественных зданий, где не имеется больших сосредоточенных или подвижных грузов, а у нас они только набирают популярность. В издании 1959 года К. В. Сахновский пишет: «Сборно-монолитные часторебристые перекрытия подобного типа (только с фермочками из круглой арматурной стали) до недавнего времени находили применение и у нас (в Ленинграде и на Юге); на смену им пришли сборные перекрытия». Индустриальное промышленное производство пустотных плит вытеснило сборно-монолитные перекрытия почти на полвека. Более 25 лет сборно-монолитные перекрытия в СССР распространялись, но пустотные плиты на длительное время стали законодателями моды, классикой российского строительства. Архитекторы вынуждены были под плиты адаптировать, а часто и подгонять свои проекты.

Классификация по строению[]

Сводчатые перекрытия

Сводчатые перекрытия чаще всего встречаются в старых каменных домах.

Подразделяются на:

• шатровые
• кирпичные арочные
• перекрытия-оболочки

Монолитное перекрытие над первым этажом своими руками

Перекрытие из монолитного железобетона применяется, естественно, в случаях, когда дом строится не из дерева. Хотя, перекрытие подвала, если фундамент выполнен бетонный или кирпичный, даже приветствуется.

Устройство монолитного железобетонного перекрытия

Такое перекрытие изготавливается, как и любое железобетонное изделие, с применением опалубки. Разница в том, что опалубка будет опираться на «ноги», которые будут подниматься прямо с пола предыдущего этажа, или же подвала. Толщина монолитного перекрытия, как правило, составляет 20 см, минимальная 15 см, всё зависит от прочности стен. Более тонкое перекрытие ложится на менее прочную стену.

Если толщина монолитной плиты равна 20 см, то расстояние между опорами должно быть не менее 1 м. При толщине 15 см это расстояние можно увеличить до полутора метров.

Монтаж монолитного перекрытия

Выполняется по обычной схеме: на опоры ложатся лаги, на них – поперечные балки, шаг около полуметра. Сверху ложатся щиты. По готовности опалубки приступают к армированию монолитного перекрытия.

Армирование делается из прутков диаметром 10-12 мм, которые укладываются сеткой с ячейками размером приблизительно 20х20 см. Углы провариваются.

Всё. Можно приступать к заливке бетона. Заливка ведется в один прием, используется глубинный вибратор для уплотнения смеси и удаления воздушных пузырей. После заливки опалубка не разбирается минимум три недели (по западным технологиям 30 дней) до полного высыхания. Получается, мы сделали монолитную плиту своими силами. Прочность такого перекрытия значительно выше, чем у деревянного или даже перекрытия из железобетонных плит.

Установка монолитных плит

Применение плит перекрытия невозможно без использования тяжелой строительной техники, в частности, автокрана. Это усложняет задачу. С другой стороны, это самый быстрый вид создания перекрытия. Только нужно учитывать, что плита должна ложиться концами на предварительно нанесенный на стену раствор.

Ширина опирания монолитного перекрытия на кирпичную стену с каждого конца плиты должно составлять не менее 10-15 см.

Не стоит забывать, что перед установкой плит поверхность стены должна быть выравнена и отгоризонтирована. Щели между плитами следует заделать цементным раствором.

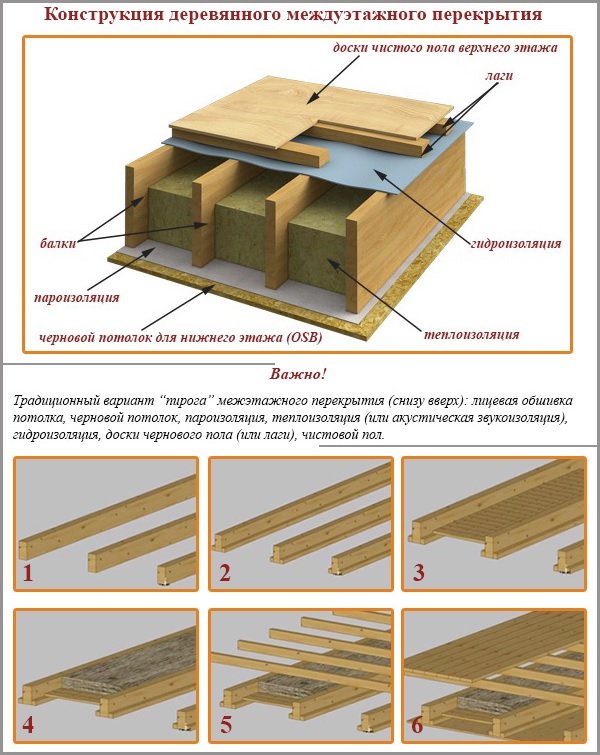

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции

Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

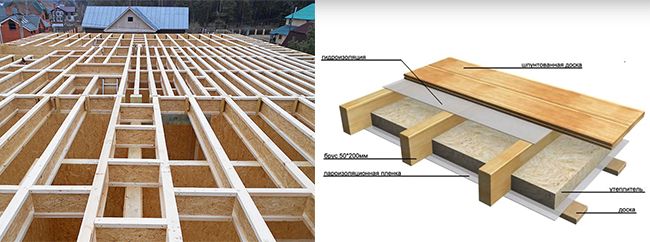

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.
