Гарпун для натяжных потолков. особенности конструкции и преимущества. штапиковая и клиновая системы

Этапы монтажа натяжных потолков гарпунным методом

Осуществляя монтаж, необходимо четко следовать рекомендациям профессионалов. Также, понадобиться подготовить инструменты для работы и ПВХ пленку.

Если со всей ответственностью отнестись к процессу монтажа, работа займет не более 5 часов. Исключение составляет установка многоуровневых конструкций необычной формы. Процесс можно упростить, но для этого понадобиться купить конструкцию с предварительно приваренной ПВХ вставкой.

Зачастую, гарпунная система продается в наборе с натяжным полотном. Шпатель применяется для того, чтобы зафиксировать вставки в направляющий алюминиевый профиль. Тепловая пушка – устройство, применяемое, чтобы разогреть до нужной температуры поливинилхлоридную пленку.

Монтаж производится следующим образом: на потолочной поверхности и стенах делают разметку, с учетом высоты, на которой будет располагаться натяжная конструкция.

Затем полотно разрезают до необходимого размера. Если есть необходимость, можно приварить гарпунную систему к ПВХ полотну.

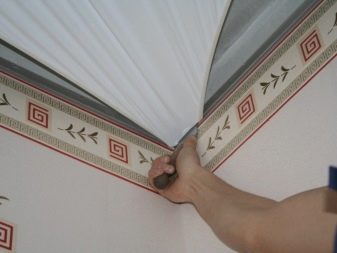

Подготовив полотно к монтажу, в точках, где имеются отметки, по всему периметру комнаты устанавливают направляющий алюминиевый профиль. После того, как профиль будет надежно закреплен, можно заняться установкой полотна. Для работы используется шпатель. С его помощью гарпунную вставку монтируют в профиль из алюминия. Потом полотно аккуратно растягивают и прогревают, применяя тепловую пушку.

Преимущества

Система крепления полотна при помощи гарпуна обладает рядом неоспоримых достоинств перед другими способами установки:

• надежная фиксация полотна в стеновом багете;
• быстрый монтаж;
• благодаря силе натяжения пленка не провисает со временем;
• гарпунные крепления обеспечивают герметизацию помещения в случае затопления;
• система позволяет производить демонтаж и повторную установку;
• не обязательно устанавливать декоративный багет или карниз, вставка выглядит уместно и эстетично.

Гарпунная система установки натяжного потолка обладает массой отличных технических характеристик, кроме того, установленное таким способом полотно будет долго сохранять хороший внешний вид, а при необходимости потолок можно демонтировать частично или полностью, что очень практично в случае неисправности проводки или затопления квартиры.

Что такое профиль для крепления натяжных потолков?

Монтаж любых натяжных потолочных полотен происходит по багетной технологии крепления. К багету или профилю прикрепляется ПВХ пленка, причем этот каркас необходим в любой системе установки будь то клиновая, или гарпунная методика.

Профиль для крепления может быть 2 видов:

• жесткий алюминиевый
• ПВХ

Тканевые потолки монтируются только на пластиковый багет ПВХ, а вот виниловые пленки крепятся, как правило, на металлический профиль.

Багет должен уметь выдерживать усилия на отрыв в закрепленном состоянии до 60 кг на метр погонный. Он крепится к исходной поверхности по системе дюбель-саморез.

Установка на алюминиевый профиль дает потерю высоты потолку от 2 до 3.5 см.

ПВХ багеты требуют шаг крепления не реже 10 см., они дают потерю в высоту комнаты от 2.5 см.

Гарпунная система

Разработанный во Франции метод предусматривает установку алюминиевого или ПВХ профиля-гарпуна и специальной вставки – гибкого плинтуса. Фиксация натяжного полотна происходит в фабричных условиях на специальных станках методом приваривания потолочного полотна к багету-гарпуну. Крепление к стене происходит посредством заведения полотна за профиль, где оно прочно сцепляется с зубцами.

Преимущества использование гарпуна

Гарпунный метод является наиболее востребованным и уважаемым специалистами по установке натяжных потолков благодаря своим достоинствам.

• Экономия времени заказчика: работы выполняются относительно быстро, ведь все подготовительные этапы проходят на производстве;
• Возможен демонтаж и повторная установка полотна, не требующие больших сложностей;
• Долговечность и надёжность: прочные крепления не дают полотну рваться и провисать;
• Возможность установки в помещениях с неправильной геометрией и нестандартных размеров;
• Устойчивость даже к большим нагрузкам;
• Эстетичность и престижность.

Недостатки и нюансы гарпунного метода

Минусы такой системы, главным образом, связаны с квалификацией установщиков. Однако, есть и другие особенности.

• Установка посредством гарпуна требует тщательных замеров и расчётов с использованием компьютерных технологий;
• Правильная сварка полотна и ПВХ-профиля – залог качественного потолка. Исправить ошибки на месте невозможно: придётся заказывать новое полотно;
• Используется только для виниловых полотен, тканевые потолки не подходят для системы типа гарпун;
• Стоимость системы на порядок выше в сравнении со штапиковым вариантом.

Гарпунная система рекомендуется большинством специалистов и высоко ценится на отечественных просторах и за рубежом. Именно ей отдаётся предпочтение в первую очередь. Многие компании используют исключительно метод гарпуна для монтажа потолочных полотен. Однако следует помнить, что качество и долговечность натяжных потолков в большей степени зависит от квалификации и опытности мастера-установщика.

Разница между гарпунной и штапиковой системами крепления

Для установки натяжного потолка чаще применяют две системы – гарпунную и штапиковую. Чтобы сделать правильный выбор, ознакомимся с каждой.

Каждая схема крепления имеет свои особенности

Гарпунный способ крепления был придуман в Европе, а точнее – во Франции. Его отличительная черта – применение гарпуна, его производят из ПВХ жесткого, имеющего плотную текстуру. Его приваривают к раскроенному полотну по всей длине, используя специальный ТВЧ-станок, тем самым обеспечивая качественное крепление гарпуна. В багете находится выступ, за него зацепляют гарпун для установки полотна. Чтобы сделать работу качественно, необходимо провести точные измерения (длина, ширина, диагональ). Метод установки является достаточно кропотливым. От мастера потребуется максимум точности и аккуратности. Перед тем как гарпун вставляют в багет, полотно нагревают, разравнивают, распределяют как нужно. Когда полотно остынет, то станет безупречно ровным. Достоинством системы, имеющим первостепенное значение, является выборочный разбор и замена повреждений.

Преимущество такой системы в том что можно выборочно заменить поврежденные участки

А вот штапиковую придумали в нашей стране. С ее помощью вам удастся избежать серьезных финансовых затрат. Весь процесс монтирования представляет собой закрепление в багете полотна, применив штапики. Метод отличается от гарпунного тем, что здесь не нужны точные замеры, а на припуски оставляют от 10 до 20 см. Полотно натягивают, излишки отрезают, края прикрывают различными декоративными элементами. Такой способ монтажа подходит для ровных участков. Он, конечно, простой, но если допустить ошибку при установке, швы могут искривиться. Имеется определенный недостаток – при каких-либо повреждениях нельзя провести частичный ремонт, нужно установить другое полотно.

Исходя из вышесказанного, можно сделать вывод: не стоит экономить на установке натяжного потолка, а выбрать ту систему крепления, которая зарекомендовала себя положительно и является качественной – использовать гарпунную систему.

Не нужно экономить на установке потолка

Системы крепления натяжных потолков

Первый и самый распространенный метод – гарпунная система крепления. Она применяется исключительно для виниловых натяжных потолков. Гарпун – это своеобразный крючок из ПВХ, который приваривается к пленке по всему периметру. Он является основным элементом полотна, с помощью которого пленка крепится в профиле. Фиксация пленки в профиле происходит подобно действию гарпуна, поэтому отсюда и название. К гарпунным натяжным потолкам подбирается специальный алюминиевый профиль, довольно широкий. Поэтому после установки потолочной пленки между ней и стеной образовывается технологический зазор до 7мм, который в дальнейшем закрывается технологической заглушкой.

Схема гарпунного крепежа

Недавно появилась разновидность этого метода – бесщелевой гарпунный способ крепежа. Основное его преимущество – плотное прилегание к стене, соответственно использовать маскировочную ленту нет необходимости. Однако, такой способ годится только для комнат с идеально ровными стенами, поскольку любая шероховатость или неровность может повредить пленку. Бесщелевой способ отлично подходит для многоуровневых потолочных конструкций, позволяя не использовать дополнительные вставки.

Схема штапикового (клинового) крепежа

Второй метод, значительно удешевляющий стоимость потолка — крепеж с помощью штапика. Штапиковая система крепления или по-другому клиновая предполагает использование специального деревянного или пластикового штапика в качестве клина, зажимающего и фиксирующего полотно в профиле. Это изобретение наших умельцев, адаптированное под потолки российского производства. Для такой системы используется П-образный алюминиевый профиль. Для прочного закрепления пленки штапик должен плотно зайти в пазы профиля. После установки по такому способу остается технологический зазор до 12мм, который прикрывают плинтусом либо маскирующей лентой.

Обычно такое крепление применяется для установки виниловых потолков отечественного производства или для тканевых фирмы Deskor, так как другие виды более плотные и штапиковая система для них не подойдет.

Достоинства и недостатки клиновой системы крепления:

Штапиковая (клиновая) система значительно удешевляет монтаж, поскольку не надо тратиться на припаивание гарпуна. Используя этот метод можно устанавливать натяжную систему на минимальном расстоянии от базового потолочного перекрытия, отступ примерно 2 см. Среди недостатков есть вероятность ослабления клина и выскакивание края полотна. При неумелой установке при таком способе полотно может быть недостаточно плотно натянуто, а повторно установить будет уже невозможно.

Несмотря на кажущуюся дешевизну этого метода, в итоге ремонт станет намного вам дороже, если заказывать его повторный монтаж. Вот что выходит, если хочется сэкономить, как говорится, скупой платит дважды.

Схема клипсового крепежа

Еще один вид крепежа – клипсовый. Он применяется только для монтажа тканевых полотен. Крепеж устроен в виде защелки, позволяющей надежно зафиксировать полотно в клипсе. Для этой системы предусмотрен багет их прочного пластика. Преимущество клипсового крепежа в том, что после установки не остается щелей и не надо маскировать зазоры лентой или плинтусами.

Как видно на схеме, тканевой полотно утапливается в щель, за ним смыкаются две плоскости багета, надежно удерживая полотно. Эта установка подходит только для бесшовных тканевых натяжных систем, что связано с менее эластичным материалом, не поддающимся растяжению, как виниловые пленки.

Выбор очевиден, к каждому типу натяжных конструкций подходит индивидуальная система крепления.

Что необходимо для снятия натяжного потолка?

Успешно высвободить пленку или ткань из профиля без повреждения места крепления и нарушения целостности покрытия, можно, только с полным прогревом всей площади полотна.

Демонтаж натяжного потолка своими руками – Фото 19

«На холодную» тоже демонтируют, но, в таком случае, высок риск порвать материал!

Сворачивают натяжной потолок лицевой стороной внутрь, минимизируя количество складок.

Перечень инструментов зависит от вида крепежа, но есть обязательные для всех случаев:

• строительные трикотажные мягкие перчатки,
• демонтажный шпатель и лопатка (для гарпунного крепления),
• строительный шпатель,
• стремянка,
• тепловая пушка.

Демонтаж натяжного потолка своими руками – Фото 20

Если необходим ремонт материала, то понадобится также строительный нож, суперклей и кусок полотна.

Для переноса конструкции на другое место или временного демонтажа вместе с багетом (при проведении отделочных работ в помещении), потребуется помощник и дополнительные инструменты:

• монтажные прищепки (их может заменить пара помощников),
• отвёртка,
• тонкогубцы,
• отвертка,
• шуруповерт.

Демонтаж натяжного потолка своими руками – Фото 21

На каждом этапе нужна аккуратность: и при работе с полотном, и при снятии профиля (особенно пластикового). Одно неловкое движение или лишнее усилие – и приходится покупать новый багет или ремонтировать материал.

На заметку: если полотно порвалось точечно, место прокола или надрыва аккуратно спрячется установленным туда светильником или предметом декора.

Преимущества гарпунной системы

Установка потолков гарпунным способом связана с необходимостью предварительного проведения точных замеров помещения

Однако, несмотря на данные нюансы, у гарпунной системы есть ряд преимуществ:

• Возможность маскировки огрех на черновом потолке.
• Не придется проводить подгонку полотен до начала установки, благодаря тому, что покрытие изготавливается в соответствии с размерами комнаты. Материалы крепятся быстро, при этом не образуется провисания полотна.
• Пленка остается целой, поскольку прямого контакта покрытия с профилем не происходит.
• Конструкция получается надежной, поэтому вода с верхнего этажа не испортит мебель и интерьер.

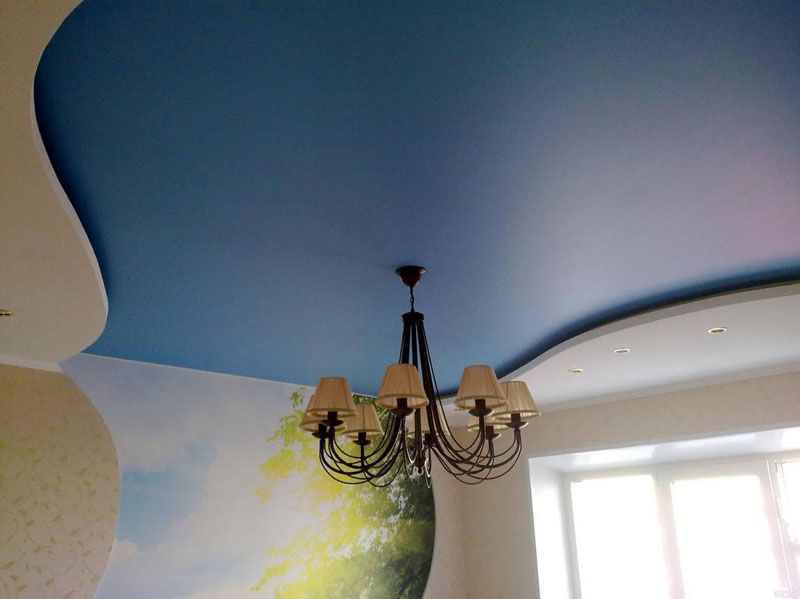

С применением данного метода крепления можно воплощать разноуровневые комбинации по заранее подготовленным на фабриках фрагментам из пленки ПВХ с припаянной гарпунной кромкой.

Гарпун и его назначение

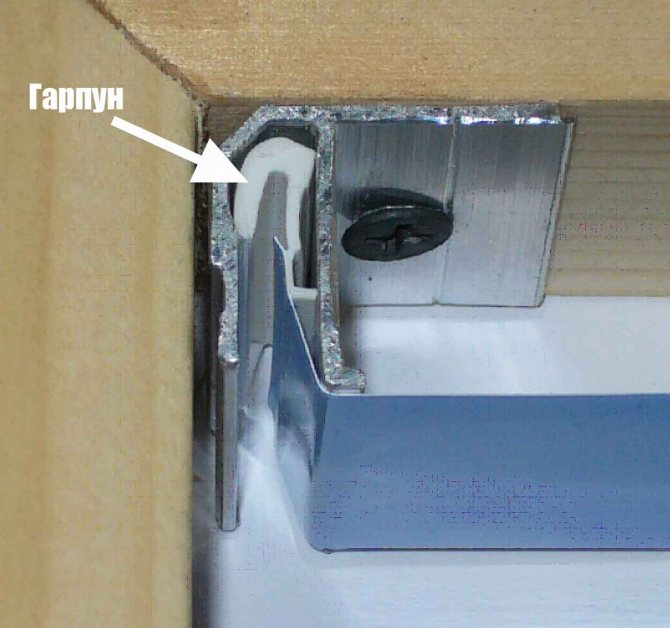

Гарпун – гибкая и упругая виниловая планка, которая наваривается по краям пленочного полотна в условиях промышленного производства. Внешний вид сечения фиксирующего элемента похож на английскую букву «V». Внутреннее устройство пазов оборудовано специальными выступами, куда упирается выпуклая часть крюка, входящая в паз.

Если предполагается монтаж натяжных потолков гарпунной системой, то пленочные покрытия изготавливают на 10% меньше площади потолочного пространства. Под воздействием тепла полотно становится очень эластичным и сильно натягивается по мере остывания, исключая даже самые незначительные провисания.

Схема гарпунного крепежа

• Гарпун, фиксирующий полотно в профиле.
• Багет или профиль – удерживает всю натяжную конструкцию и прикручивается к стеновой поверхности на саморезы или дюбели.
• Пленочное полотно.
• Черновой потолок.
• Стеновая поверхность.

Технические особенности гарпунного крепления

Монтаж гарпунного натяжного потолка предполагает следующий алгоритм:

• К поверхности стены крепится багет из алюминия или пластика.
• Гарпун для фиксации полотна в профиле, приваренный к натяжному полотну заводится в багет, внутренний паз которого формой соответствует гарпунной кромке, и закрепляется к нему вместе с полотном, цепляясь за выступ на профиле.
• Завершающий этап установки полотна – монтаж декоративных заглушек.

Конструкция гарпунной системы

Вся система в данном случае построена на использовании гарпуна, особой разновидности крепежа. Следует отметить, что у каждого производителя натяжных потолочных конструкций своя форма гарпуна, отличная от других.

В большинстве случаев гарпун для натяжных потолков выглядит как пластинка, имеющая крючкообразные выступы. Именно за счет этих выступов обеспечивается сцепка пленки с направляющим профилем.

Основной особенностью гарпуна является его гибкость. Это основные параметры качества изделия. Гарпун, припаянный к полотну, должен быть гибким и эластичным, обеспечивая легкий и быстрый монтаж всей подвесной системы

Однако не стоит акцентировать внимание при выборе способа монтажа только на конфигурации гарпуна. Вся конструкция состоит из двух, взаимодополняющих элементов:

• гарпун, приваренный к кромке полотна;
• металлический профиль, монтируемый по периметру комнаты.

Если гарпун изготавливается из ПВХ, то направляющий монтажный профиль делается из алюминиевого сплава. Его форма и конфигурация должна полностью повторять конфигурацию ПВХ вставки.

Эти два элемента должны быть точно подобраны друг к другу, демонстрируя наглядно всем преимущества подобного способа крепления подвесных потолков.

Комплектующие для натяжных потолков

Правильный подбор комплектующих влияет на внешний вид натяжного полотна и его надежность.

Для установки натяжного полотна потребуются:

• направляющий профиль (багет);
• крепежный материал;
• кольца и платформы для крепления светильников;
• вставки для обвода труб;
• специальный инструмент.

Чтобы комплектующие были правильно подобраны, предварительно необходимо точно знать  размер комнаты, определиться, сколько будет уровней, где расположены переходы, какой вид полотна будет выбран, сколько и где будут расположены светильники. Все это должно быть отображено на плане.

Эскиз двухуровневого натяжного потолка

Согласно этому плану заказывается полотно. Особая точность размеров необходима для полотна из ПВХ — пленки, т.к. изменить размер будет невозможно после того, как будет  наплавлен гарпун.

Особенности, преимущества и недостатки

Данный способ заключается в том, что по всему периметру потолка устанавливаются специальные профили. Они представляют собой достаточно тонкие упругие пластины из алюминия с резиновым вкладышем. В разрезе устройство вкладыша похоже на загнутый рыболовный крючок – гарпун, отсюда и название данной системы крепления.

У гарпунного способа есть ряд преимуществ, которые делают данную систему довольно популярной:

• Основным плюсом здесь является отсутствие щели между стеной и полотном. Материал плотно прилегает к стене, при этом нет необходимости в использовании ленты для маскировки.
• Данный способ будет идеален для многоуровневых потолков. Для их установки не нужно будет использовать дополнительные вставки.
• Монтаж потолка происходит достаточно быстро, по времени он занимает всего пару часов.
• Потолочная поверхность не дает растяжку и не деформируется. Полотно крепится надежно, после установки отсутствуют складки.
• Система может вынести большие нагрузки. При затоплении квартиры этажом ниже не придется заменять полотно.
• Потолок можно при необходимости демонтировать, а потом устанавливать несколько раз.
• Такая система практически не «скрадывает» высоту комнаты, поэтому может быть использована в помещениях с низкими потолками.

Но у данной конструкции есть и несколько недостатков:

• В данной системе используется только ПВХ пленка. Тканевое полотно не применяется, потому что практически не дает растяжки.
• Нужен точный расчет натягиваемого полотна. Оно должно быть меньше площади потолка всего на 5%.
• Гарпунный профиль стоит достаточно дорого. Это один из наиболее дорогостоящих методов крепления натяжных потолков.

Основные преимущества гарпунного способа крепления натяжных потолков

Техническая сторона вопроса монтажа подобных потолочных систем с использованием гарпунных вставок, достаточно проста и понятна. В сравнении с другими, существующими методами крепления полотна – эта технология обладает следующими преимуществами:

• Первое – крепление ткани таким способом быстро и доступно даже работника не самой высокой квалификации;
• Второе — в результате использования такого способа крепежа потолочная поверхность получается идеально ровной (без складок и провисания);
• Третье – монтаж скроет дефекты и недостатки стеновых панелей;
• Четвертое — гарпунная вставка обеспечивает при необходимости быстрый демонтаж полотна, как частично, так и полностью;

Устанавливаем натяжные потолки: гарпунная система или штапиковая

У многих людей возникает вопрос, какая система лучше: гарпунная или штапиковая? Эксперты утверждают, что каждая система имеет свои особенности. При выборе метода крепления нужно опираться на индивидуальные предпочтения и бюджет.

Также к преимуществам штапиковой системы относят:

• Низкую стоимость полотна. Такая система стоит в несколько раз дешевле, чем гарпунная.
• Быстрый замер. Перед установкой штапиковой системы нужно измерить только длину и ширину комнаты.
• Возможность регулирования степени натяжения полотна.
• Отсутствие провисания полотна и технических зазоров.
• Возможность установки тканевых натяжных полотен.

К недостаткам штапиковой системы можно причислить сложность монтажа конструкции и отсутствие возможности скрыть коммуникации. Если вы используете штапиковую системы, скрыть трубы можно только при помощи специализированная накладки, изготовленной из пластика.

Если вы хотите монтировать натяжной потолок в небольшом помещении прямоугольной конфигурации, то отдайте предпочтение штапиковой системе. Монтаж вам обойдется значительно дешевле. Если же вы хотите установить натяжное полотно в комнате с необычной конфигурацией, целесообразно использовать гарпунную технологию.
