Растровые светильники для подвесных потолков: советы по выбору

Какую лампу выбрать?

Здесь выбор небольшой — лампа  для растровых светильников может быть люминесцентной или светодиодной.

О люминесцентных лампах знает каждый, по большей части они уже вытеснили из квартир привычные «лампочки Ильича«. Устройство люминесцентной лампы достаточно сложное — ультрафиолетовое излучение, создаваемое электрическим током в парах ртути, преобразуется в видимый свет при помощи особых смесей, также называемых люминофорами (отсюда и название этих ламп).

Преимущества светильников люминесцентных растровых очевидны — они прочны, они несколько мощнее светодиодных ламп, а энергии при этом потребляют намного меньше. Да и служат они несколько лет (обычно, около 5). И, как и светодиодные, они могут быть разных видов — лампы высокого давления используются в технических целях и для уличного освещения, лампы низкого давления предпочтительны для бытовых служб и офисных помещений. У этих ламп очень высокий КПД, а также они располагают большой цветовой гаммой.

Но и здесь не без недостатков

Эти лампы химически опасны, так как содержат ртуть, а потому обращаться с ними следует осторожно. Утилизируется они в специально отведенных для этого местах, как это делается, читайте тут

К тому же спектр их освещения неравномерный, что иногда приводит к искажению цвета, чаще — к раздражению сетчатки глаза. О возможном вреде люминесцентных ламп для здоровья читайте здесь. Со временем светоотдача такой лампы снижается, а, значит, снижается и КПД.

Светодиодные лампы работают за счет светодиодов и являются самым экологичным видом ламп. Такие лампы широко используются для уличного освещения или освещения рабочих помещений. Такие сменные лампы, в отличие от других, не содержат ртути, а, значит, являются максимально безопасными.

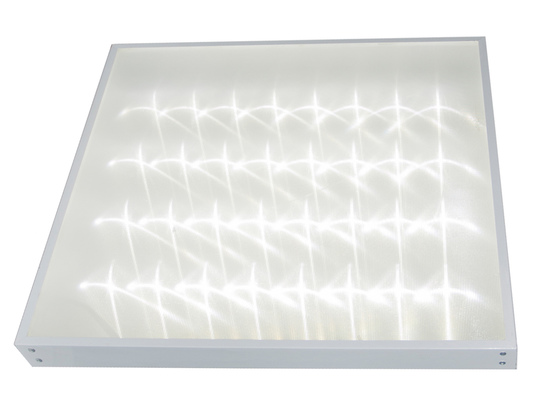

Светильник растровый светодиодный имеет свои преимущества — они достаточно прочны, могут быть небольших размеров, безопасны. Но самое главное — у них очень большой срок службы (до 50 000 часов), в то время как энергозатратность минимальна.

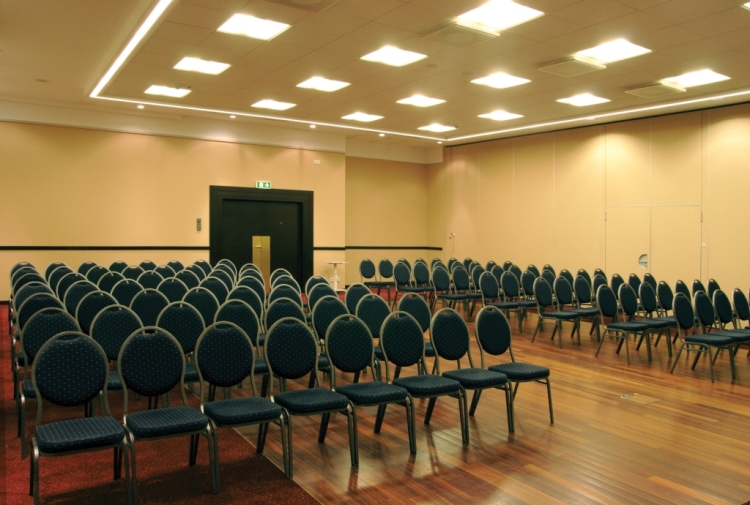

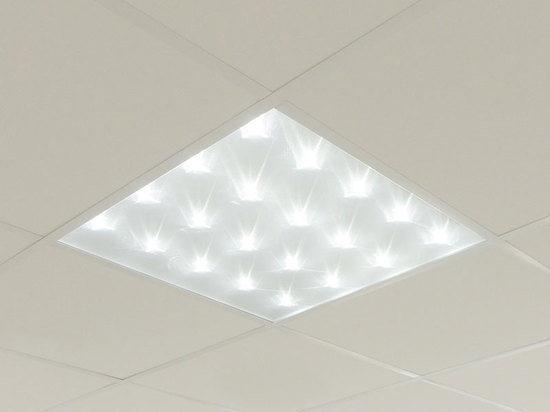

Освещение зала растровыми светодиодными светильниками

Несмотря на большое количество плюсов светодиодных ламп, предпочтение все же отдается люминесцентным. Их не сложно найти в магазине, срок их службы в разы дольше, к тому же нет необходимости каждый раз искать ту же самую лампу, что бы установлена изначально. В зависимости от помещения, можно выбрать лампу определенной мощности и цвета, что, несомненно, является огромным плюсом.

Порядок установки

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

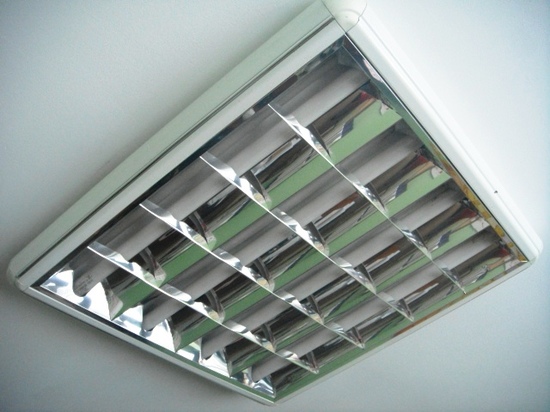

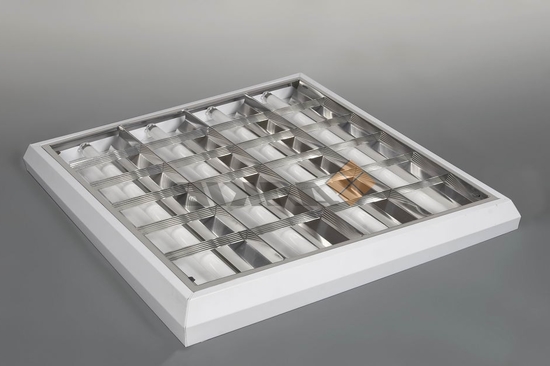

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого видео:

Правильный монтаж корпуса

https://youtube.com/watch?v=YGExpbtJHLY

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Использование лазерного уровня

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

Монтаж светильников в потолок Армстронг.

Рекомендую перед началом установки снять растр или пластиковый прозрачный пластик или стекло со светильника, что нам откроет доступ к клемнику для подключения к электросети и позволит установить лампы,  при условии, что они не будут мешать последующей установке и подключению- советую сразу установить лампы, потому что внизу- это сделать проще и быстрее.

В зависимости от видов светильников будет различаться и технологии монтажа. Основные виды приборов освещения для потолка Армстронг на картинке.

• Первые  два стандартного размера приблизительно 59х59 сантиметров. Их установить очень просто- под не большим углом как к направляющей потолка, так и самой плоскости вставляем светильник внутрь ячейки поворачиваем и ложем в квадратную ячейку. Смотрите как это делает установку мастер на картинке справа. Помните, если расстояние от потолочного основания или коммуникаций до каркаса будет меньше 20 сантиметров- Вы не сможете установить люминесцентный светильник стандартных размеров.
• Приходилось мне ставить и светильники по размеру равными половине ячейки, при этом он ставится по любому необходимому краю ячейки каркаса, а вторая половина закрывается вырезанным по размеру куском декоративной плиты.
• Не редко ставил так же Я и встраиваемые круглые или квадратные гораздо  меньше размера ячейки светильники. Под них необходимо аккуратно и точно по размеру вырезать посадочное отверстие в декоративной плите, куда будет вставляться светильник. Резку как круглых так и квадратных отверстий- легко можно сделать с помощью острого ножа. В принципе все делается аналогично, как Я рассказывал в статье: “установка точечного светильника”.
• Если потолки высокие, то часто над рабочими местами устанавливаются подвесные светильники на тросах, которые крепятся не к каркасу, а к потолочному основанию. Как они устанавливаются читайте в моей статье “установка подвесного светильника”.

Установка точечных светильников своими руками

Установка встроенных светильников в гипсокартон, как точечных светильников, так и растровых, обычно не представляет сложности. В прилагаемом к светильнику паспорте в большинстве случаев даже имеется соответствующая схема. Впрочем, в большинстве случаев не значит всегда.

Способов крепления обычно два:

• с помощью пружинных «лапок»;• с помощью винтов или шурупов.

В первом случае, «лапки» отводятся вверх, наподобие рук ныряльщика, и так, лапками вперед, светильник вставляют в заранее подготовленное отверстие (гнездо), лапки отпускают и светильник оказывается зажатым между ними и ограничителем (например, декоративным кольцом) упирающимся в ГКЛ снаружи (рис. 2).

Во втором случае, обычно сначала устанавливают обойму для размещения прибора. Крепится она к ГКЛ и/или несущему каркасу с помощью шурупов или подобного крепежа. Затем в обойму вставляется сам светильник, фиксируясь с помощью различного типа защелок, задвижек или болтов. Нередко, элементы крепления после монтажа закрываются декоративными элементами.

Подобный способ установки чаще используют для более громоздких растровых светильников.

Кроме всего прочего, для встроенных светильников (в том числе на светодиодах) иногда нужны дополнительные устройства, например: понижающий трансформатор, пусковое устройство для люминесцентных ламп. Они могут, как составлять часть прибора, так и располагаться отдельно в пустотах конструкции.

Тип крепления по отношению к плоскости потолка

Различаются растровые светильники по способу крепления к потолку. Делятся они на встраиваемые и накладные. Последние крепятся непосредственно на полотно потолка посредством крепления к монтажной рейке. Боковая часть корпуса при этом остается видимой и выступает на поверхности. Такие светильники отличаются универсальностью и простотой монтажа, главным моментом которого является подключение проводки.

Встраиваемые варианты удобно применять при монтаже в систему плит Армстронг или в каркас, обшитый листами гипсокартона. При монтаже такие светильники устанавливаются заподлицо с нижним уровнем плоскости потолка, подчеркивая его ровность. Оптимально подходят для монтажа в ванной комнате. За счет скрытых боковых стенок в толще модуля, светильник дольше противостоит воздействию влажности и температурных перепадов, защищает подвесной потолок от потери линейных габаритов (разбухания, вспучивания) за счет надежной фиксации наборных элементов стенками корпуса.

Не менее важная информация по теме: Пожарные извещатели за подвесным потолком

Правила техники безопасности при проведении монтажных работ

Помимо соблюдения элементарных требований электромонтажных работ в ходе установки светодиодных светильников важно придерживаться следующего ряда правил по общей безопасности:

1. Все действия, предусматривающие контакт с электрооборудованием и проводкой, нужно начинать только после выключения общего рубильника сети.
2. Прежде чем устанавливать лед-светильник, необходимо удостовериться, каким номинальным напряжением он обладает и подходит ли для работы под 220В или требует понижающего трансформатора.
3. Все контакты с электропроводкой и оборудованием должны выполняться исключительно сухими руками.
4. Приборы освещения, устанавливаемые в конкретном помещении, должны соответствовать по классу защиты условиям эксплуатации по таким показателям, как влажность и температура воздуха.
5. Запрещено выполнять монтаж оборудования с явными признаками неисправности.

Кроме того, при выходе из строя уже эксплуатируемой системы освещения или хотя бы одного светодиодного светильника ремонтные действия или обычный осмотр необходимо выполнять только при отключенной внешней сети питания.

Люстра — тоже популярно

Основное крепление люстры монтируется к потолку до монтажа натяжного потолка. Также заранее проводится проводка. При выборе люстры необходимо помнить, что при нагревании такой потолок начинает провисать. Поэтому расстояние между лампами и полотном должно быть не менее 1 см.

Еще о причинах провисания такого потолка читайте тут: http://kvarremontnik.ru/pochemu-provisaet-natyazhnojj-potolok-pod-lyustrojj/

В зависимости от массы люстры (если люстра большая и тяжелая, то обязательно), нужно в фирме, которая будет устанавливать натяжной потолок, согласовать мощность, расстояние до полотна люстры, уточнить габариты люстры (диаметр верхней закрывающей чашки) и место ее нахождения.

В зависимости от массы люстры, ее можно крепить на шпильку или крюк. Установочные работы нужно провести до монтажа и убрать оставшийся мусор, чтобы тот не попал на полотно натяжного потолка. В нужном месте просверливается отверстие (5-6 см), туда вставляется крюк, или шпилька с цангой. Подводится проводка и надежно закрепляется на основном потолке.

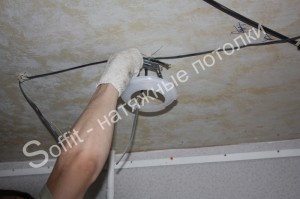

Совет. Бывает, что люстру монтируют уже после установки натяжного потолка. Но это очень большой риск. Одно неверное движение дрелью или крупные осколки бетона могут повредить полотно и повлекут большие затраты на устранение прорывов.

Затем монтируется потолок, крепятся термоусадочные кольца нужного диаметра, вырезается отверстие, люстра крепится к крюку (если расстояние между потолком и люстрой недостаточное, то можно нарастить его при помощи карабина) или шпильке.

Затем подключается к питанию, если люстра многоуровневая, на каждый уровень нужно прикрутить по лампе и проверить работоспособность. При правильной работе люстры, убираются провода, закрываются колпаком и установка завершена.

Типы по методу монтажа

В потолок по типу Армстронг светильники могут встраиваться или размещаться наружно. На качество освещения это не повлияет, но может несколько видоизменить вид потолка.

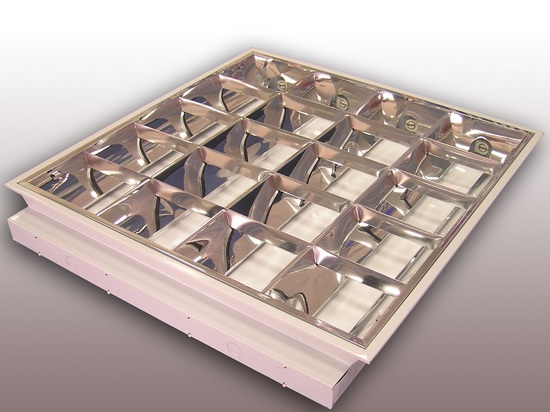

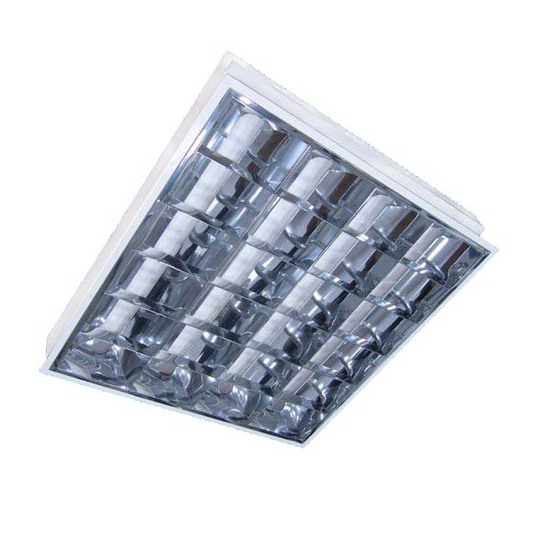

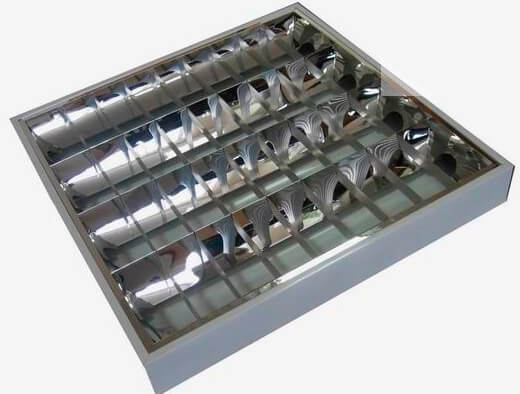

Потолочный светильник рассчитанный для люминесцентных ламп

Встроенный, полностью утапливается внутрь конструкции. Вся начинка прячется в пространство между армстронгом и потолком. Его основной плюс – это эргономичность, потолок выглядит монолитно.

Что касается наружного типа, то он немного выступает за линию потолка

Важное преимущество такого типа – это большая светоотдача. Монтировать можно успешно и один и второй тип, выбор зависит исключительно от собственных предпочтений

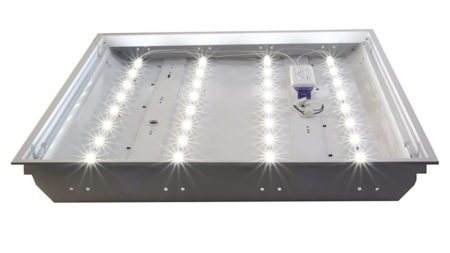

Светодиоды внутри осветительного прибора

Стоит заметить, что не все конструкции осветительных приборов, которые сейчас есть на рынке, имеют стандартные размеры. Так американские, которые были первыми на рынке – 60,5х60,5 см. Европейский стандарт – 59,5х59,5 см

На этот момент также нужно обращать внимание при выборе фонаря по методу монтажа

Несколько предварительных рекомендаций

Общий выбор, конечно, должен исходить из собственного желания, вкусов, взглядов и технических требований помещения. Но есть и общие моменты, которые стоят того, чтобы о них рассказать.

Сразу отметим важный технический момент. Светильники должны быть подобраны под существующее напряжение и силу тока. Потому что в одном случае – это будут постоянные растраты на источники света, а в другом — на дополнительные приборы для избегания конфликта.

О светильниках

Для создания оригинального и привлекательного дизайна интерьера можно применить различные приемы светового оформления. Сегодня большой популярностью пользуются встраиваемые модели светильников для подвесных потолков. Высокая востребованность обеспечена широким модельным рядом этих приборов: различные цвета, материалы, формы. Поэтому, если нужно освежить пространство, встраиваемые светильники для подвесной конструкции – отличный выход.

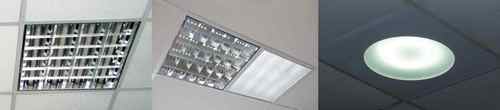

Виды

Поскольку светильники устанавливаются при монтаже каркаса подвесной конструкции, особое крепление не требуется. В отличие, например, от светильников накладного типа. Очень часто они оснащаются непростыми фиксирующими приспособлениями.

Итак, о видах:

1. Растровые. Прекрасно подходят для нежилых, общественных помещений.
2. Люминесцентные. К ним склоняются те, кто предпочитает энергосберегающие технологии.
3. Накладные. Подходят для помещений с низкими потолками, если встроенное освещение вмонтировать по каким-то причинам невозможно.
4. Для реечных потолков. Применяются не только в офисах и коммерческих структурах, но и в жилых комнатах.
5. Грильято. Отлично подходят для потолков Армстронг. Похожи на растровые приборы, однако отличаются конструкцией корпуса.
6. Приборы направленного света. Для отражения светового потока обладают зеркальной поверхностью.
7. Пылевлагозащищенные. Подходят для применения в непростых условиях. Имеют разные IP-классы.
8. Точечные. Подходят для небольших пространств, способны взять на себя декоративную функцию.
9. Ринго – представители акцентного освещения.

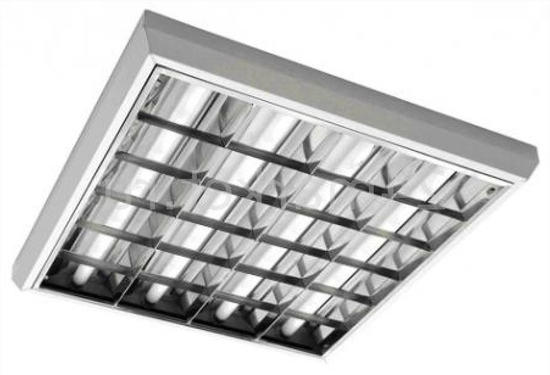

Растровые

Поскольку сейчас для нас особый интерес представляют растровые приборы, рассмотрим их подробнее.

Вообще, «растровые» походит от немецкого слова «растер», означающего «решетка». В таком световом приборе отражателем выступает решетка белого цвета или выполненная из зеркального алюминия.

Такие светильники с решеткой сейчас чаще всего применяются для обустройства освещения при установке систем Армстронг. Эти приборы стали фактически первыми на постсоветском пространстве после ЛПО. Раньше, во времена Союза, подвесные потолки были большой редкостью. Ими могли похвастаться, например, лаборатории или театры. Выглядели эти конструкции весьма грубо, а производились почти как под заказ.

Выбирая такой светильник, стоит ориентироваться и на решетку, которая не только распределяет поток света, но и позволяет комфортно себя чувствовать под таким прибором человеку. Поэтому должно быть безопасно.

Виды решеток

1. V-образная. Материал – матовый алюминий.
2. Параболическая. Материал – анодированный алюминий. Увеличенное количество поперечный ламелей в конструкции уменьшает слепящий эффект от прибора. Как правило, предусмотрены варианты с 5, 7 и 9 ламелями.
3. Двойная параболическая. Материал – анодированный алюминий.

Особенности расчета и монтажа

Один растровый светильник при стандартной высоте потолка (до трех метров) рассчитан на освещение пяти квадратных метров.

Поскольку приборы имеют достаточно большой вес, их устанавливают с закреплением к перекрытию или основному потолку. Для стандартной подвесной конструкции предусматривается два подвеса для светильников.

Ассортимент позволяет сделать правильный выбор

Как видим, возможностей для оптимального выбора предостаточно. Главное, взвесить все преимущества и недостатки того или иного варианта, и тогда избранный вариант будет и выглядеть красиво, и служить эффективно и надежно.

Подвесной потолок

Подвесные потолки имеют массу поклонников. Особенно они популярны при оформлении офисных и складских помещений, в магазинах и ресторанах, залах ожидания и так далее. Для освещения используются галогенные лампы и лампы накаливания, так же модно использовать светодиоды.

В основном, используется два вида светильников:

1. точечные (монтируются во все виды подвесных потолков: армстронг, грильято, гипсокартонный, реечный);
2. растровые (в основном, используются для потоков армстронг, грильято, реечный).

Растровые светильники отличаются по типу монтажа (встраиваемые и накладные) и по типу экранирующей решетки (белая, зеркальная параболическая, с опаловым рассеивателем).

Точечные светильники в таком потолке

Точечные светильники монтируются непосредственно в подвесной потолок. Для этого в нем на месте нахождения светильника вырезается отверстие нужного диаметра и вставляется светильник. Необходимо так же приобрести трансформатор, который увеличит срок использования ламп освещения, предохранит от перепадов напряжения. Точечные варианты ламп отличаются между собой по уровню защиты, внешнему виду (цвету и форме) и материалу, из которого изготовлен корпус.

Совет. Как и в натяжных потолках, при монтаже точечных светильников нужно учитывать расстояние, на которое нужно опустить потолок (для ламп накаливания 3-5 см, для галогенных ламп – до 10 см).

Крепим светильник в подвесной потолок

Провести коммуникации и кабели для подключения нужно до установки подвесного потолка.

Растровые светильники используются для освещения подвесных потолков типа армстронг, грильято, реечного. Они бывают встраиваемые, накладные, подвесные.

Встраиваемые растровые светильники монтируются до установки плиточного покрытия (типы потолков армстронг, грильято). Светильники устанавливаются в клетки, которые для придания дополнительной жесткости крепятся по углам к потолку (чтоб не допустить провисание), затем оборудование подключают к сети и проверяют его работу. После установки всех светильников и проверки их работы, оставшиеся клетки заполняются декоративными квадратами.

Накладные растровые светильники крепятся на готовое покрытие, при помощи подвесов или кронштейнов. Так же крепятся и подвесные растровые светильники.

К подвесным потолкам, в принципе, можно использовать любой вид освещения (люстру, другие светильники). Люстры монтируются в подвесной потолок аналогично с монтажом точечных светильников.

Совет. Если люстра достаточно тяжела – лучше всего использовать дополнительное крепление в виде крюка.

Монтаж светильников в реечный потолок не отличается от монтажа их в подвесной потолок, за исключением установки растровых светильников. Растровые светильники монтируются в специальные рейки (экраны), у которых есть вырез под нужный размер растрового светильника. Экраны изготавливаются на заводе-изготовителе реек. Реже, экраны продают в комплекте со светильниками. Установка точечных светильников ничем не отличается от установки в другие виды.

На гипсокартонный подвесной потолок можно так же установить систему звездное небо. Принцип установки аналогичен установке в натяжной потолок с выпуском оптоволоконных нитей наружу. Особенностью является отсутствие дополнительного потолка (гипсокартон выдержит вес оптоволокна) и каждое отверстие, через которое будут выходить нити, нужно обработать герметиком. Это нужно для того, чтоб оптоволоконные нити не покидали, предназначенного им места, сами нити отрезаются на расстоянии 3-5 мм от потолка.

Монтаж светильников в различные потолочные системы требует внимания и усидчивости. Эту работу можно доверить профессионалам, или сделать самому.

Монтаж

• В первую очередь необходимо произвести разметку потолка. С помощью лазерного или гидроуровня сделайте метки по периметру комнаты, и определите самый низкий угол. Это делается для того, чтобы расстояние между потолком и основанием рассчитывалось от самой нижней точки в комнате.
• Устройство потолочной системы армстронг требует минимального отступа от основания — 15 сантиметров от нижнего угла комнаты. Это сделано для простой установки панелей и светильников.

Исходя из этого, рассчитайте необходимый отступ от потолка. Затем в каждом углу отметьте необходимый отступ карандашом. Далее все точки соедините последовательно малярной нитью.

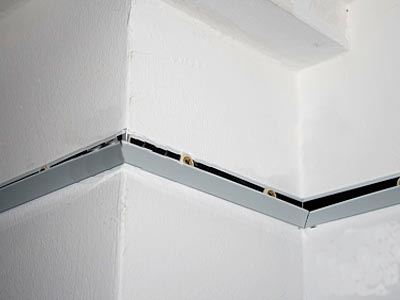

Закрепите по периметру комнаты пристенные уголки 19\24. Большая сторона уголка должна быть со стороны стены. Для соединения в углах комнаты, отрежьте краяпрофилей с помощью ножниц по металлу под углом 45 градусов.

Пристенные уголки.

Противоположные стороны нужно соединить малярной нитью. Пересечение двух нитей и будет являться серединой комнаты. Меньшая из нитей будет служить ориентиром для крепления направляющего настенного профиля Т24.

В левую и правую сторону от направляющей необходимо разметить параллельные линии с отступом друг от друга 120 сантиметров.

Условно говоря, центральная точка будет служить местом монтажа подвеса. От неё на параллельных линиях направляющих профилей с промежутком 90 сантиметров нужно отметить точки, по которым пойдут подвесы для крепления остальных направляющих профилей.

Монтаж подвесов и направляющих профилей

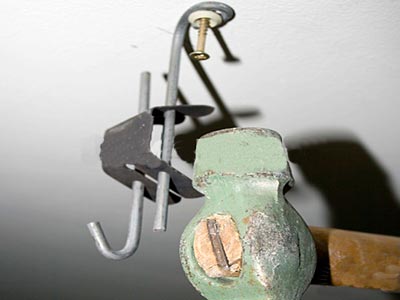

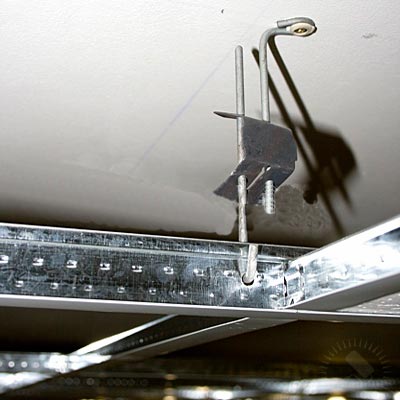

Подвесы для потолка Армстронг.

После того, как вы закрепите на потолке все необходимые подвесы, можно приступать к сборке навесного каркаса.

Первым делом устанавливаются направляющие профили. Профили L3600 иL1200 имеют готовые отверстия для крепления на подвесы, они просто навешиваются на спицы.

Края должны опираться на уголок вдоль стены. Профиль выравнивается в горизонтальном положении с помощью пружины-бабочки.

Подвесы для потолка.

Как сделать армстронг потолок.

После того, как вы собрали несколько направляющих, их можно соединить между собой профилями L1200. Они соединяются при помощи встроенных замков и прорезей на торцах.

Расстояние между поперечными профилями должно составлять 60 сантиметров.

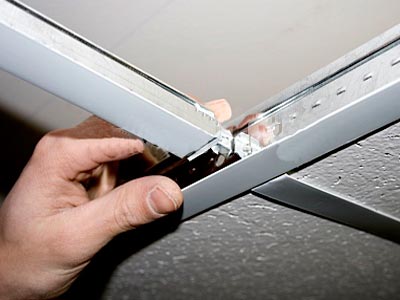

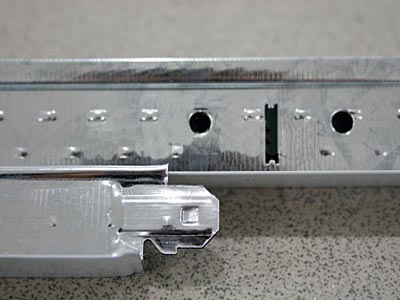

Соединение профилей.

• После того, как конструкция из профилей L1200 будет готова, по такому же принципу соединяем их профилями L600. В местах, где планируется встроить светильники, нужно сделать дополнительный подвес.
• По всему периметру каркаса, где поперечный профиль не достаёт до стены, необходимо замерить расстояние и отрезать нужные детали ножницами по металлу.
• Если все направляющие профили установлены горизонтально, то и поперечные будут в таком же положении. В результате у вас должен получиться металлический каркас с ячейками 60х60 сантиметров.
• Для более наглядного объяснения, посмотрите видео как нужно делать потолок Армстронг.

Укладка плитки и установка светильников

Каркас готов, и теперь нужно сделать завершающий этап – установить в него плитку и светильники. Делать это нужно только когда влажность в помещении ниже 70%.

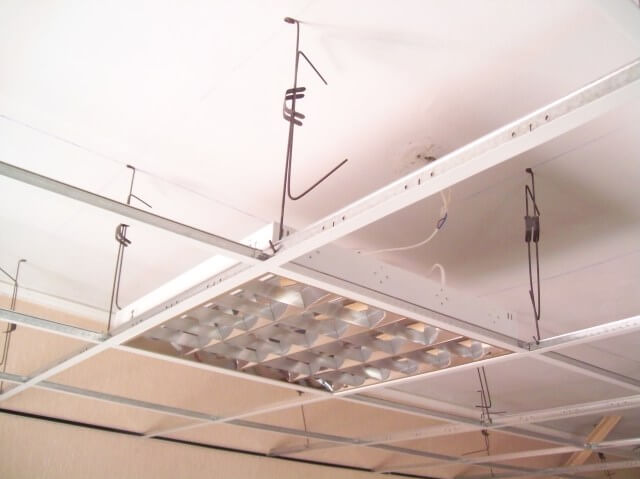

Вначале нужно установить растровые светильники.

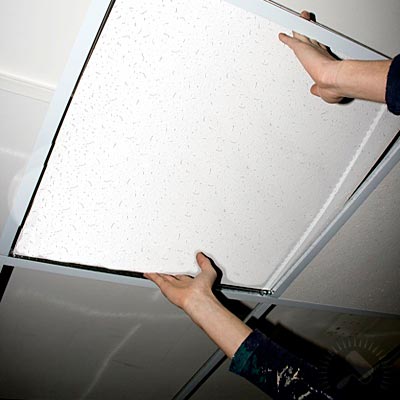

Укладка плитки на потолок.

Далее укладываем саму плитку. Так как она очень маркая, и её состав может вызвать раздражение кожи, то лучше делать это в резиновых перчатках. Если вы купили плитку с рисунком, то соблюдайте правильную последовательность при её укладке.

В местах, где вы поставили светильник, плитку укладывать не нужно. В местах, где размер ячейки не полный, необходимо отрезать плитку ножом.

Если какая-либо плитка придёт в негодность, её можно с лёгкостью заменить.

Вот и все! Ваш потолок готов. Теперь вы знаете, что установка потолочной системы армстронг не так трудна, как кажется на первый взгляд. Сделав это самостоятельно, вы сэкономите не маленькие деньги, ведь цена по его установке превышает цену самого материала. А данное видео поможет вам в этом деле!

Вместо вывода

Растровые светильники потолочные сейчас очень популярны, увидеть их можно сейчас где угодно — в офисах, школах, на складах. Разнообразие моделей их очень велико, а каждый вид светильника имеет свои преимущества и свое предназначение. Основная их классификация учитывает особенности решетки, и именно от решетки зависит качество освещения светильника. Растровые светильники могут быть накладными и встраиваемыми, и выбор какого-либо из них зависит в от типа потолка в помещении.

Растровые светильники могут работать на светодиодных лампах и лампах люминесцентных. Обе эти лампы отлично подходят для офисного и производственного освещения, но в их характеристиках есть свои различия, о которых не стоит забывать при выборе сменной лампы.
