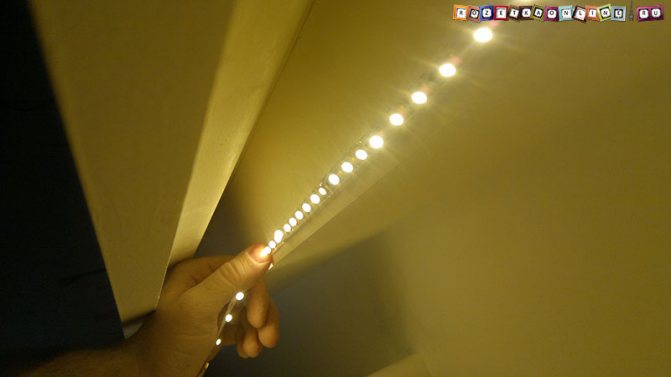

Как правильно установить подсветку из светодиодной ленты под натяжной потолок

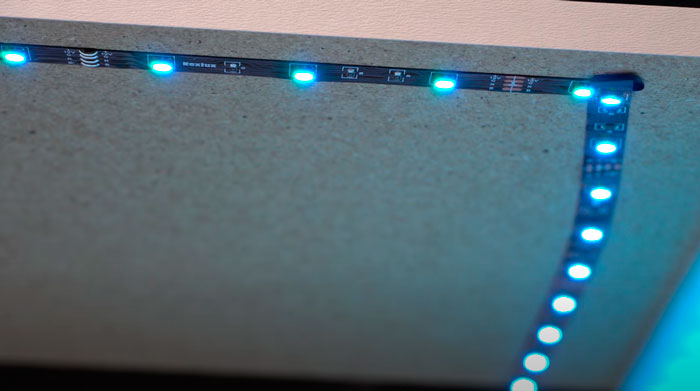

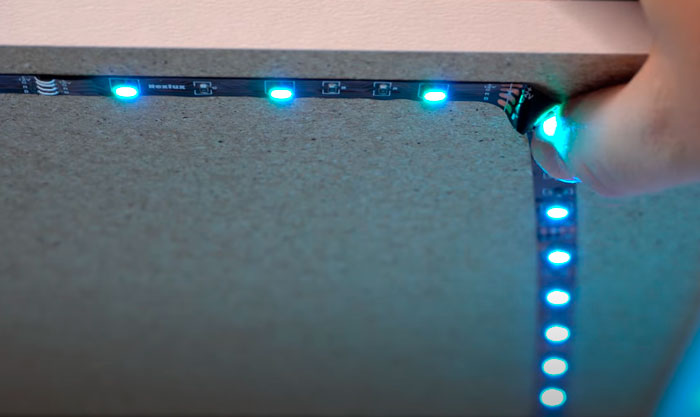

Угол или поворот на 90 градусов

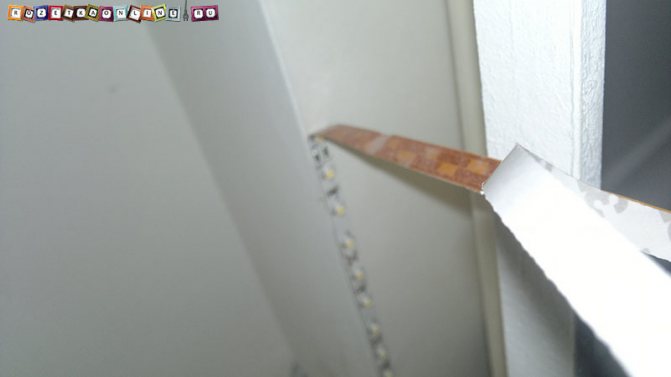

Отклеивание в первую очередь начинается по углам в местах
поворота или по краям. Поэтому к данным точкам крепления нужно отнестись
изначально более серьезно.

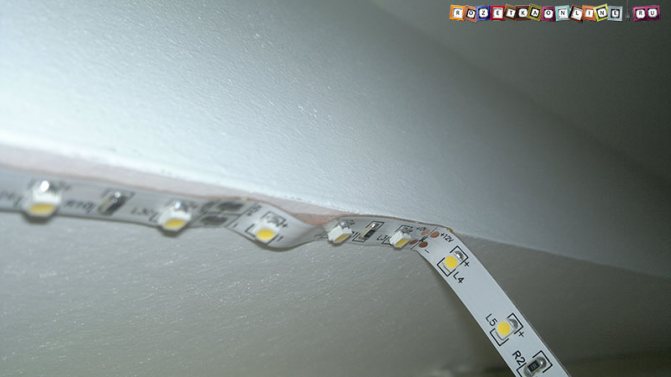

Если вы просто согнете полоску под углом в 90 градусов и
попытаетесь ее закрепить подобным образом, это однозначно приведет к ее
отслаиванию.

В углу образуется воздушных промежуток, а прямые участки
ленты будут оказывать растягивающие усилия.

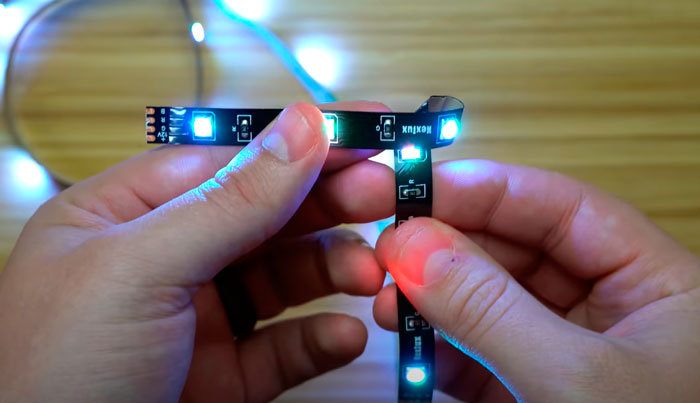

Что можно сделать в таком случае?  Например, разрежьте ленту и получите
идеальный угол в 90 градусов, или любой другой, который вам нужен.

Соединение отдельных отрезков производится либо пайкой.

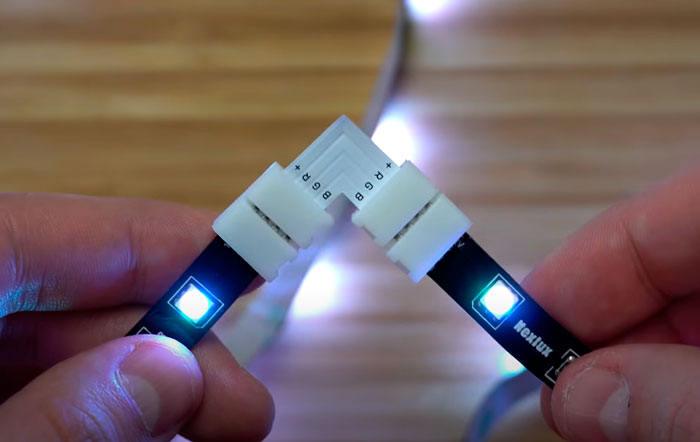

Либо недорогими коннекторами.

Разрезание цельной ленты нравится далеко не всем и с этим
можно согласиться. Поэтому есть и другой способ.

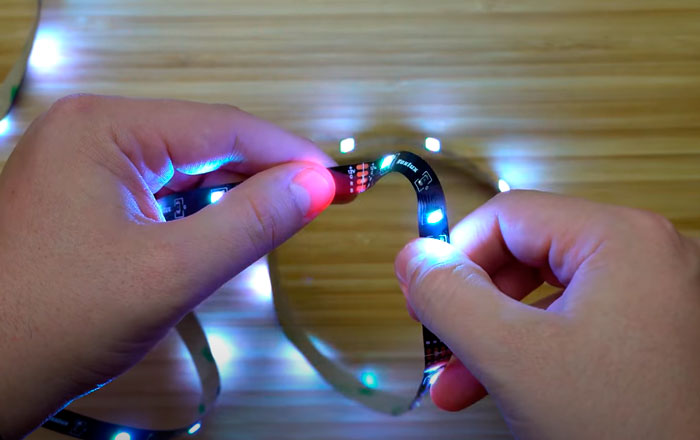

Вместо обычного загиба под 90 градусов, сделайте петлю.

Да, у вас по-прежнему останется кусочек ленты, не
приклеенной к поверхности, зато исчезнет усилие, пытающееся отодрать другие
прямые участки.

Как делается эта петелька? Вместо того, чтобы загибать полоску в нужную сторону, поверните ее в противоположном направлении и сделайте один оборот.

Хотя и здесь как обычно присутствует недостаток. Все
рекомендации по работе с Led лентами
запрещают ее изгибать в каких-либо направлениях, так как это отрицательно
сказывается на целостности медных дорожек.

Поэтому какой именно вариант лучше – разрезание или
петля, решать уже вам исходя из конкретной ситуации.

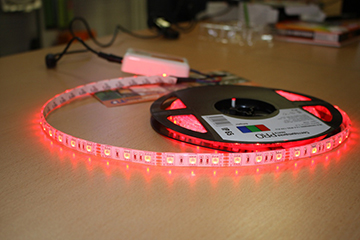

Фото подключения светодиодной ленты

Также рекомендуем просмотреть:

• Зачем нужна док-станция для смартфона
• Как выбрать WI-Fi адаптер для телевизора
• ТОП лучших стабилизаторов напряжения
• Как выбрать антенну для цифрового телевидения
• Какие существуют индикаторы скрытой проводки
• Как выбрать и настроить универсальный пульт для телевизора
• Лучшие промышленные пылесосы
• Рейтинг лучших телевизоров 2018 года
• Как выбрать вихревой теплогенератор
• Как выбрать мобильный кондиционер
• Обзор лучших ноутбуков 2018 года
• Что такое система умный дом
• Как выбрать хороший жироуловитель под мойку
• Обзор лучших мониторов 2018 года
• Как выбрать конвектор отопления
• Лучшие IPTV приставки для телевизора
• Лучшие проточные водонагреватели
• Инструкция, как заряжать автомобильный аккумулятор
• Какую диагональ телевизора выбрать
• Рейтинг лучших бойлеров для нагрева воды
• Обзор лучших планшетов 2018 года
• Рейтинг фитнес браслетов 2018 года
• Обзор лучших WI-FI роутеров
• Рейтинг лучших холодильников 2018 года
• Рейтинг лучших стиральных машин

Помогите сайту, поделитесь в соцсетях 😉

Инструкция — клеим светодиодную ленту на потолок и углы

При монтаже светодиодной ленты необходимо учесть некоторые требования и нюансы:

1. LED-подсветка подключается к сети только через специальный блок питания, поскольку для работы светодиодов достаточно напряжения в 12 или 24 В. Мощность блока питания должна соответствовать потребляемой мощности ленты.
2. Механическое воздействие на ленту недопустимо.
3. Поверхность, на которую наносится светодиодная лента должна быть гладкой, без бугров и выступов. Это позволит избежать повреждения тонкой печатной платы.
4. Работать с лентой на клеевой основе следует аккуратно, поскольку зафиксировать ее на поверхности можно только один раз. Рекомендуется заранее произвести разметку траектории, чтобы избежать неточности.
5. Допускается последовательное подключение отрезков светодиодной ленты длиной не более 5 метров. Для соединения отрезков лед-подсветки используют специальные коннекторы, которые могут иметь различное сечение в зависимости от типа светодиодной ленты и производителя.
6. Мощную подсветку (более 10 Ватт на погонный метр) монтируют на алюминиевый профиль, которые необходим для отвода тепла.

Способы монтажа светодиодной ленты на потолок:

• В потолочный плинтус (профиль).
• В карниз из гипсокартона.

Крепится лента таким образом, чтобы она не была видна снизу (глубина заложения не менее 2-х сантиметров).

Идеальным монтажным основанием для светодиодной ленты является специальный алюминиевый профиль, который не только выполняет роль базы, но и служит отличным радиатором (исключает перегрев ленты).

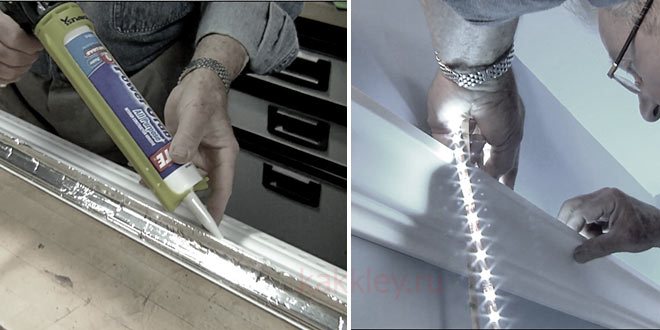

• При использовании дополнительного клея для монтажа ленты наносить его следует не сплошной полосой, а точечно — маленькими каплями с интервалом 5-10 сантиметров.
• При использовании термоклеевого пистолета ленту сначала приклеивают к основанию на самоклеящуюся основу, а уже затем «прихватывают» точечно по краям через каждые 5-10 сантиметров.

Как клеить светодиодную ленту в углах?

Ни в коем случае не рекомендуется выполнять угловое соединение банальным перегибом ленты, поскольку изгиб платы-основания недопустим, т.к. это чревато обрывом контактов.

Идеальным вариантом станет использование специальных угловых коннекторов-соединителей. Если приобрести их не удалось, можно использовать небольшой отрезок медного провода. Для соединения отрезков ленты используют пайку.

ВИДЕО ИНСТРУКЦИЯ

Монтаж и подключение на стол

Светодиодная лента широко используется в качестве декоративной подсветки для корпусной мебели — кухонных гарнитуров, шкафов-купе, рабочих столов и т.п.

В большинстве случаев мебель изготовлена из ламинированной ДСП, которая имеет гладкую поверхность, и приклеить к ней светодиодную ленту не составит труда.

Однако чтобы надежно приклеить светодиодную ленту к дереву или ЛДСП, необходимо подготовить поверхность, обезжирив ее спиртом.

Порядок монтажа ленты следующий:

1. На подготовленную поверхность нанесите разметку, где будет крепится лента;
2. При помощи рулетки измерьте нужную длину ленты, отрежьте отмеренную часть;
3. К контактам следует припаять или присоединить при помощи коннектора провода питания (плюс с плюсом, минус с минусом);
4. Снимите часть защитной пленки (не более 15 сантиметров) с обратной стороны светодиодной ленты и приложите в указанное место. Остальную защитную пленку следует удалять по мере приклеивания;
5. Подсоедините провода к блоку питания, установите выключатель;
6. Блок питания следует скрыть в любом удобном месте, при этом необходимо обеспечить его защиту от влаги.

ВИДЕО ОБЗОР

При монтаже ленты лучше оказаться от дешевых китайских коннекторов, которые предназначены для монтажа маломощных лент. В этом случае паяльник поможет сделать соединение более надежным.

Полугерметичные блоки

Если же вас не устраивает ни один из вышеприведенных вариантов и переплачивать вы не намерены, то обратите внимание на третий вид блоков. Это полугерметичные модели

По английски они называются Rainproof, хотя полноценной защиты от дождя и не обеспечивают.

Поэтому ставить их непосредственно на улице под открытым небом нельзя. Здесь индекс влагозащиты равен IP54.

Где же их можно монтировать? Они идеально подойдут для следующих помещений:

большие склады

чердаки

садовые беседки

подсобные и неотапливаемые помещения

крыши

У этих полугерметичных блоков есть защитный корпус и крышка, которая легко открывается, предоставляя доступ ко всем внутренностям. По бокам расположены вентиляционные отверстия.

Но в отличие от простых насверленных «дырок» в негерметичных экземплярах, эти отверстия имеют защиту от капель в виде выпуклого ската.

Главная конструктивная особенность таких БП — наличие встроенного внутреннего вентилятора.

К примеру в негерметичных блоках, вентилятор ставится в мощные экземпляры, начиная от 300Вт.

В этих же моделях, встроенное охлаждение идет уже в девайсах мощностью всего 60Вт.

Недостаток отверстий для охлаждения приходится компенсировать принудительным обдувом. Также сама микросхема здесь заливается прозрачным эпоксидным материалом.

Существенный их недостаток — шумность. Поэтому применять их в жилых помещениях не рекомендуется.

Также при одинаковой мощности, они имеют самые большие габариты среди всех остальных блоков питания. Поэтому чтобы спрятать такую коробку, придется хорошенько поискать подходящее место, либо мастерить отдельную площадку.

Подобрать себе подходящие блоки питания можно у проверенных китайских товарищей:

негерметичные — тута

Slim модели — здесь

герметичные — отсюда

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

• светодиодная лента длиной 5 м;
• диммер с пультом дистанционного управления для монохромной ленты;
• блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Разъемы

Заводская комплектация полностью готовой к установке ленты, предполагает наличие разъёмов, присоединяемых к источнику электрического питания.

Однако, в нарезанных элементах нет готовых контактов, поэтому применение коннекторов с разъёмами – единственно правильный вариант для подключения осветительного прибора.

Стоимость коннектора в значительной степени варьируется в зависимости от функционального назначения.

Конекторные устройства могут быть не только соединительными, но и соединительно-запитывающими, предназначенными для подключения к таким устройствам, как источник питания, контролер или диммер.

Последовательность установки

Порядок выполнения операций при установке подсветки на кухне таков:

1. Нарезаем ленту на куски нужной длины.
2. Припаиваем к клеммам 2 провода. Здесь нужно строго соблюдать полярность, поэтому лучше брать провода разного цвета. К примеру, от клеммы «+» ведем красный провод, а от «-» — черный.
3. Изолируем место пайки. Лучше сделать это с помощью термоусадочной трубки. Она натягивается на место контакта так, чтобы на 3-4 см выходить от него с обеих сторон. После этого она хорошенько прогревается строительным феном. Такая изоляция выглядит опрятно, да и качество защиты на высоте.
4. Размечаем отверстия на мебели, просверливаем их дрелью, прикручиваем на саморезы алюминиевый профиль.
5. Внутрь профиля клеим полоску двустороннего скотча. На вторую сторону закрепляем ленту.
6. Прикручиваем на место трансформатор. К нему заранее стоит прикрепить кусок провода с вилкой. Это прикрепление делается к клеммам первичной обмотки, на которую от сети будет подаваться 220 вольт от бытовой электросети.
7. Собирается схема, провода от ленты припаиваются к клеммам трансформатора. Присоединяются элементы управления.

Схема собрана. Осталось подключить питание и проверить ее на работоспособность.

Инструкция по монтажу

В процессе монтажа необходимо соблюдать определенные правила для того, чтобы добиться максимальной работоспособности схемы и исключить необходимость проведения частых ремонтов впоследствии.

Светодиодную ленту лучше покупать с максимальной защитой от влаги. Она целиком помещается в силиконовую трубку. Такая лента стоит несколько дороже. Однако, если учесть, что кухня – это место, где всегда есть риск попадания водяных капель, такие затраты не будут неоправданными.

Места, в которых можно проводить нарезку ленты, на ней отмечаются специальными значками. Резать ленту в других местах запрещается, поскольку тогда невозможно гарантировать ее бесперебойную работу. После обрезки контакты очищаются от силиконовой трубки. Чтобы иметь возможность спокойно паять, нужно примерно 15 мм чистого пространства.

Выполнять присоединение проводов к ленте лучше посредством пайки. Коннекторами добиться соединения проще, особенно для многоцветных лент, у которых в управляющих схемах много проводов. Но качество соединения будет низким, при перегибах провода могут просто переломиться. Коннекторы лучше подходят для соединения отрезков ленты.

Блоки питания стоит подбирать с резервом мощности. Он должен составлять примерно 20% от требуемой мощности (она рассчитывается по количеству диодов). Такой резерв позволит блоку не работать в экстремальных режимах, что продлит его срок службы.

Как установить светодиодную ленту на кухне?

Во влажных помещениях и кухне устанавливаются герметичные ленты, для крепления которых на стене или потолочной поверхности чаще всего применяются специальные пластиковые хомуты или клипсы:

• соединить контакты диодной ленты с проводами посредством спаивания или специальными коннекторами;
• заизолировать места соединений изоляционной лентой или термоусадочной трубкой;
• при установке ленты на профиль посредством двухстороннего скотча поверхность должна быть сухой, чистой и обезжиренной;
• наклеить светодиодную ленту, постепенно удаляя верхнюю плёночную защиту и прижимая осветительное устройство;
• установить в заранее выделенном месте трансформатор.

При создании подсветки из нескольких диодных элементов, их объединение в единую систему должно быть строго параллельным, а участки соединения убираются в пластиковые специальные чехлы.

В последнее время потребители отдают предпочтение не традиционным выключателям, а современным диммерам, которые устанавливаются вместе с блоком питания. На заключительном этапе осуществляется проверка работоспособности установленного освещения.

Как надежно закрепить светодиодную ленту | Секрет установки

Использование светодиодной ленты для подсветки помещений, встречается все чаще и чаще. И это неудивительно, ведь эта технология позволяет реализовывать интересные решения в освещении, недоступные ранее.

При этом не нужны серьезные подготовительные работы, а с подключением и установкой сможет справится практически каждый. Во многом, это заслуга производителей, которые предусмотрели в своих изделиях практически все для того, чтобы монтаж не вызывал никаких затруднений и не требовал особых навыков.

Так для крепления светодиодной ленты к потолку, стене или любой другой поверхности, её тыльная сторона имеет клеевой слой, скрытый защитной оболочкой. Проще говоря, туда нанесена разновидность двухстороннего скотча (клейкой ленты), одна из клейких сторон которого прикреплена к светодиодной ленте, а вторая предназначена для фиксации ленты в месте установки.

Чтобы закрепить светодиодную ленту , например, в нише потолка, необходимо просто снять защитный слой двухстороннего скотча с обратной стороны ленты, а затем прижать клейкой внутренней стороной в необходимом месте.

Что может быть проще такого способа крепления? Но, к сожалению, в процессе монтажа или спустя непродолжительное время, зачастую случаются неприятности — лента просто отклеивается .

Причин тому может быть масса, от неправильно выполненной подготовки поверхности к установке, до использования производителями некачественных компонентов.

Для того чтобы светодиодная лента надежно приклеилась необходимо , чтобы поверхность, куда она прикрепляется, была сухой, чистой и желательно ее обезжиренной.

Так же для прочного крепления чрезвычайно важно качество, используемого в производстве светодиодной ленты, двухстороннего скотча (клейкой ленты). Чаще всего, защитная лента с обратной стороны имеет маркировку 3M

3M – это крупнейший мировой производитель различных продуктов, в числе которых и множество разновидностей скотчей. Кстати, такой мировой бренд как Scotch , от которого и пошло общепринятое название клейкой ленты в нашей стране — «скотч», так же является частью этой компании

Чаще всего, защитная лента с обратной стороны имеет маркировку 3M. 3M – это крупнейший мировой производитель различных продуктов, в числе которых и множество разновидностей скотчей. Кстати, такой мировой бренд как Scotch , от которого и пошло общепринятое название клейкой ленты в нашей стране — «скотч», так же является частью этой компании.

Но даже такая маркировка не гарантирует, что в производстве светодиодной ленты использовался качественный скотч этой фирмы. Так как львиная доля всех led лент, продаваемых в нашей стране, произведены в Китае и какая именно использована клейкая лента, определить тяжело.
