Что такое led-панель и где они используются

Изготовление на основе из стекла

Более простым вариантом является изготовление из готовой светодиодной ленты. Это специальная самоклеющаяся лента, на которой расположены светодиоды. Гораздо дешевле выйдет купить ее в интернете. Стоимость обойдется примерно 3 доллара за 5 метров.

Подготовительные работы

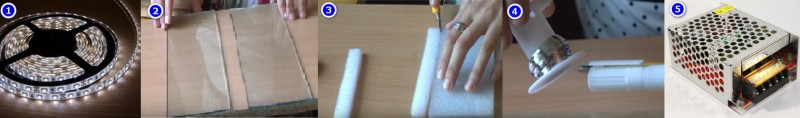

Рассмотрим пример изготовления одной светодиодной панели, площадью 230 квадратных сантиметров. Нужно определиться, какой мощности светильник вы хотите получить. Мощность напрямую зависит от площади панели и количества светодиодов. Для изготовления вам понадобится:

1. Светодиодная лента. Возьмем 5630 SMD LED 1 метр.
2. Стекло 2 штуки. Площадь стекла равна площади вашей панели. В нашем примере 23 сантиметра на 10 сантиметров.
3. Две полоски из пенопласта или изолона размером 2 сантиметра на 10 сантиметров, которые будут исполнять роль прокладки между стеклами.
4. Лента для паяния, покрытая оловом и флюс в виде маркера для пайки. Продается в комплекте, легко найти в интернете. Стоимость около 10 долларов за комплект.
5. Блок питания. Это устройство для преобразования напряжения 220В в 12В и подключения нашей панели к сети.

Для того, чтобы узнать какой мощности нам нужен блок питания, произведем простой расчет.

Мощность данной ленты 32 Ватта на метр. То есть 1 метр ленты потребляет 32 Ватта. Нужно учесть потери мощности в проводах, следственно прибавляем еще 30 процентов к 32 Ваттам. Получится 41,6 Вт. Округляем до целого числа. Получается блок питания мощностью 45 Вт.

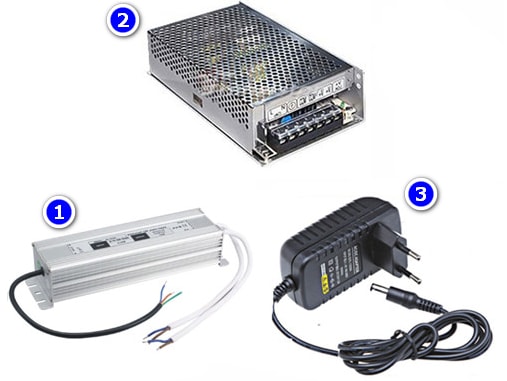

Различают несколько типов блока питания. Каждый из них используется в зависимости от применения светодиодной ленты. Для самодельной панели можно использовать любой из них.

1. Компактный герметичный;
2. открытый;
3. компактный сетевой.

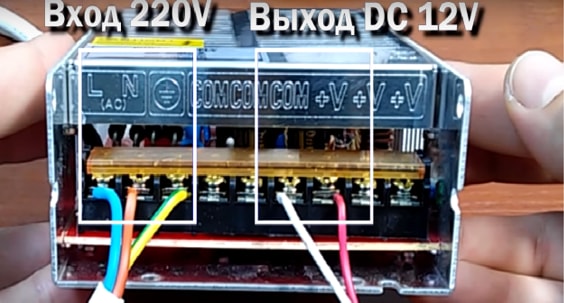

Если вы используете открытый блок питания, то на входе 220В подсоединяем сетевой кабель (фаза, ноль и заземление), на выходе 12В контакты от ленты.

Процесс сборки

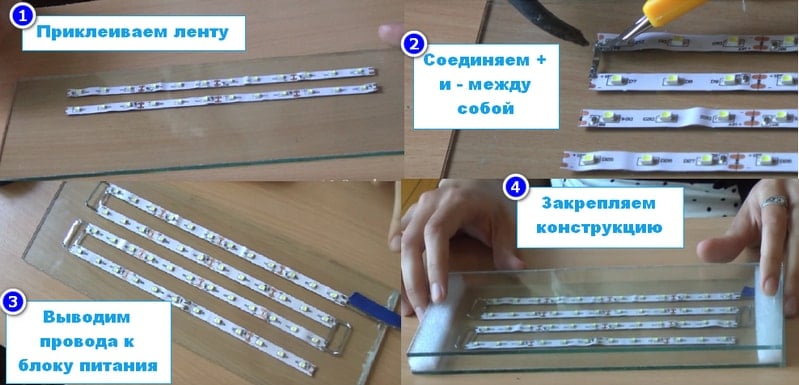

Разрезаем светодиодную ленту на равные части. Длиной около 20 сантиметров. На ленте есть указатели в виде ножниц, где нужно разрезать.

После начинаем наклеивать ленту на стекло. Наша задача соединить все плюсы с плюсами, а минусы с минусами. Для удобства можно клеить ленту размещая плюсы рядом друг с другом. Но это не обязательно, кому как удобно. Возможные схемы соединения показаны ниже.

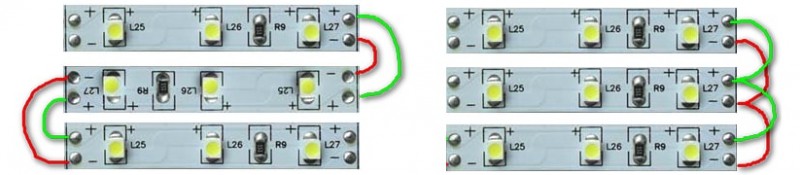

Смазываем флюсом контакты и припаиваем провода по схеме. Два крайних контакта затем подключаются к блоку питания.

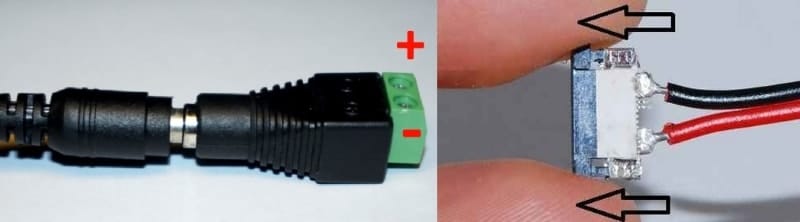

Существуют коннекторы, специальные переходники для крепления к блоку питания, а также разнообразные разъемы. Конец ленты прикрепляется к одному концу разъема, а другой подсоединяется к блоку питания. Можете подобрать такой разъем, если не хотите паять. К тому же внешний вид с таким разъемом будет намного лучше. Пример приведен ниже на фото.

Далее собираем лампу. По краям стекла со светодиодными лентами прикладываем уплотнитель и сверху накладываем второе стекло. Скрепляем конструкцию изолентой или скотчем. Поверхность стекла можно покрыть белой матовой краской для придания более товарного вида и равномерного распределения света.

Нужно понимать, что это условная схема, в которой упор сделан на малый бюджет. Данная панель собрана с целью показать как сделать led панель из подручных материалов.

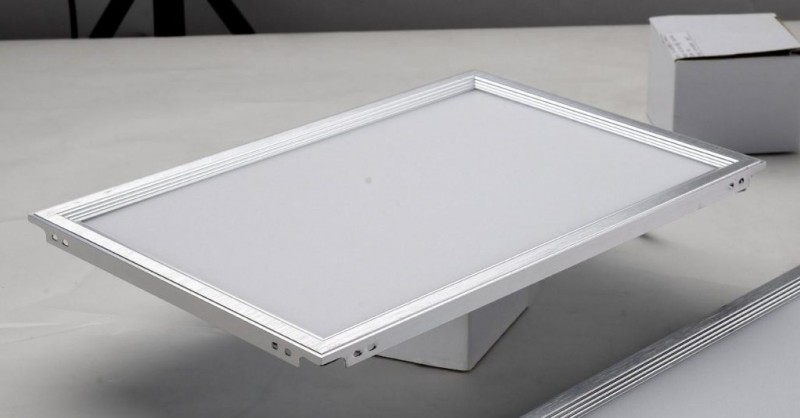

Что такое световые панели?

На рынке они появились сравнительно давно – около 10 лет назад. Дизайнеры интерьеров активно используют их в своих проектах. Но мало кто среди обычных пользователей знает, что же представляют собой подобные панели, и безопасно ли их использовать в жилых помещениях.

По своей сути световая панель – это светильник, имеющий особенную конструкцию. Он состоит из алюминиевого каркаса, на который и крепятся лампы. Свет от ламп попадает на светопроводящую линзу, которая отражает его за счет лазерных насечек. Чтобы добиться равномерно распределения света по всей поверхности светильника, устанавливается рассеиватель и светоотражающая пленка. За счет такой сложной конструкции мы получаем цветовое панно с равномерным свечением.

Крепится такая конструкция к потолку на саморезы, шурупы или дюбель-гвозди. Чтобы обеспечить стабильную работу прибора, производители комплектуют его стабилизированным источником питания. В результате получается панель, которая потребляет малое количество электроэнергии, но обладает хорошей светоотдачей.

Стоит ли: делать самому или покупать

В изготовлении своими
руками панели освещения на базе светодиодной ленты есть несколько преимуществ:

1. Экономия. Покупные
   модели с аналогичными светотехническими характеристиками обойдутся в несколько
   раз дороже по сравнению с себестоимостью самоделки.
2. Дизайнерские и
   конструкторские воплощения. Своими руками можно изготовить светодиодную панель
   любых форм, габаритов и световой силы под конкретные задачи, что не всегда доступно
   в варианте из магазина, а заказывать у мастера будет еще дороже.
3. При
   использовании качественных материалов и правильно рассчитанном оборудовании
   подобный светильник прослужит без каких-либо аварийных ситуаций не один десяток
   лет.

Однако при всех плюсах
в сборке своими руками лед-панелей есть и недостатки:

1. Использование некачественных, поддельных, дешевых светодиодных полосок. Их срок службы быстро заканчивается, поэтому прибор придется переделывать, ремонтировать.
2. Неправильный расчет питающего блока и контроллера.
3. Не был учтен нагрев достаточных по силе свечения светодиодов. Светимость лед-кристаллов быстро падает, причем некоторые перегорают полностью.
4. Плохое качестве комплектующих.
5. Нестабильные параметры электрического тока на выходе из трансформатора.

При наличии опыта, уверенности в своих силах, а также доступности качественных проверенных материалов можно приступать к самостоятельному изготовлению светодиодной панели. В противном случае выгоднее заказать ее у профессионала либо просто купить в надежном магазине.

Размер и форма

Производители стараются удовлетворить требования даже самых взыскательных покупателей.

Панели на данный момент представлены на рынке в трех формах:

• Круглая. Лаконичные плавные линии смягчают интерьер. Если вы не хотите утяжелять пространство гостиной большой люстрой, то круглая световая панель по центру станет и отличным источником света, и украшением. Такая форма придется по вкусу и любителям футуристического стиля.
• Квадрат. Данная форма находит свое применение в офисных помещениях, кабинетах или коридорах (как предприятий, так и жилых квартир). Традиционная форма подойдет как любителям классики, так и тем, кто задумал интерьер в минималистическом стиле.
• Прямоугольник. Очень интересная форма, хотя и вполне традиционная. За счет разного соотношения сторон и их длины можно визуально вытянуть или зонировать пространство комнаты.

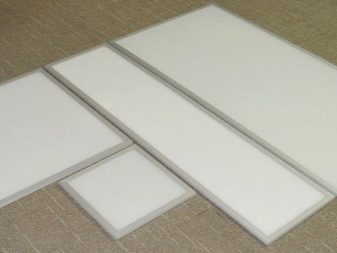

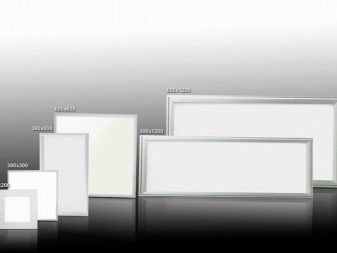

Что касается размеров, то световые панели квадратной и прямоугольной формы производятся с определенными параметрами:

• 60*60см;
• 120*30см;
• 60*30.

Для решения дизайнерских задач их оказывается вполне достаточно, соединяя и сочетая их между собой можно выстроить уникальную композицию. Круглые панели не имеют таких четких рамок. Их можно встретить в размерной сетке от 12 до 60 см.

Советы/рекомендации

• Форма геометрии панели, а также её толщина выбирается по желанию, но с учётом типа крепёжных элементов.

• При выполнении расчётов необходимо уделить внимание интенсивности свечения

При этом важно учесть степень затенённости выбранного материала. Если стекло или пластик имеют на поверхности структурный рисунок или плотный окрас, то расчётные данные увеличиваются до 30%

Если стекло или пластик имеют на поверхности структурный рисунок или плотный окрас, то расчётные данные увеличиваются до 30%.

• Разрабатывая проект светодиодных панелей, следует определиться со схемой их включения. Это может быть вариант с последовательной подачей тока к светильникам или режимная работа отдельных точек.

Если панель используется в качестве подсветки, то ориентироваться стоит на усреднённую норму – 1 Вт/дм2. При желании создать полноценный источник освещения расчёт увеличивается до 10 Вт на один чип.

• Интересно смотрится вариант панелей с разнокалиберными светодиодами. В этом случае нужно предусмотреть возможность переключения режимов работы системы.

Стоимость самой простой панели светодиодного типа, рассчитанной на 14 Вт, стартует от 1600 рублей. Самодельный вариант обойдётся немного дешевле, но появится возможность проявить творческий талант, придав интерьеру индивидуальности и неповторимого стиля.

Что такое светодиод

Светодиод – это полупроводниковый элемент, который полученный электрический ток трансформирует в непосредственно световое излучение. По-английски это звучит так, light emitting diode, или LED. Отсюда и идёт популярное в наше время название LED лампочки. Как срабатывает этот полупроводниковый механизм не есть предмет нашей статьи. Это довольно сложно. Добавим только, что освещение зависит от мощности тока, но у него есть предел, который нарушать нельзя.

У светодиода есть один серьёзный недостаток – цена. Ведь цена единицы света (люмен) у светодиодной лампы в десятки раз выше цены за галогеновую единицу. Но технология не стоит на месте и через 2-3 года ситуация изменится, светодиодные лампы резко подешевеют, в десять раз.

Ещё необходимо отметить, что светодиоды долговечны, большинство из них работают до 100 000 часов. Но не надо только их перегружать.

Особенности панелей ПВХ

Несмотря на то что поливинилхлоридные панели сравнительно недавно появились на рынке, они смогли завоевать большую востребованность у потребителей. В первую очередь у тех, кто собирается делать ремонт своими руками. Это обусловлено:

• высокой эксплуатационной надежностью;
• широким ассортиментом;
• простотой монтажа.

Отличительной особенностью ПВХ-материала является высокая стойкость к влаге. Поэтому он все чаще заменяет плитку при отделке ванных комнат, туалетов и других помещений с повышенной влажностью.

В связи с тем, что потолочные панели не несут практически никакой нагрузки, они тоньше и легче стеновых аналогов

Вместе с тем они более хрупкие и легко повреждаются при неосторожном обращении. ПВХ-панели соответствуют требованиям, предъявляемым материалам, используемым для отделки жилых и бытовых помещений

Это:

• экологичность;
• надежность;
• стойкость к воздействию влаги и агрессивных сред;
• длительный срок эксплуатации;
• практичность;
• пожаробезопасность.

Необходимо помнить, что панели ПВХ плохо переносят перепады температур, в результате чего материал может деформироваться. Чтобы не допустить такой ситуации, необходимо правильно выбрать осветительные приборы.

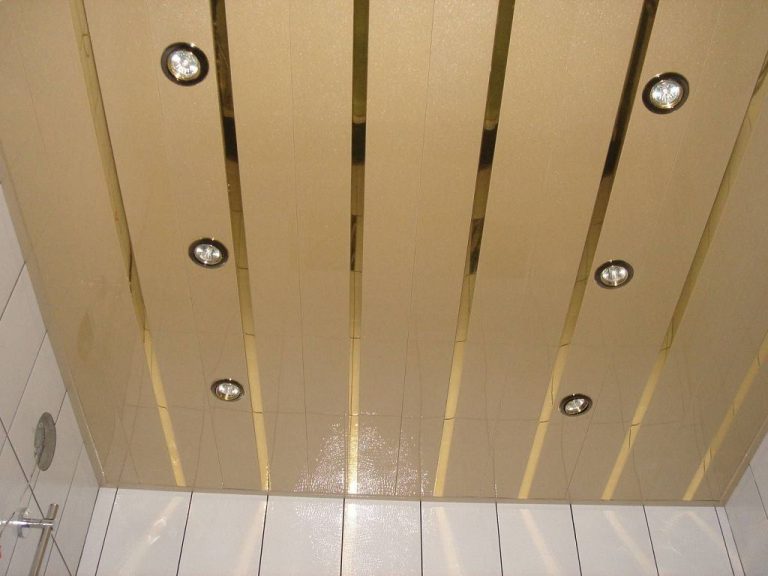

Монтаж светильников в ПВХ-панели и подключение к сети

Места для установки осветительных приборов определяются на этапе подготовки к проведению работ по монтажу потолочных плит. Отверстия для монтажа точечных элементов света должны соответствовать размеру светильника и изготавливаться до крепления плит на потолок. Блоки питания светодиодных ламп размещают в запотолочном пространстве и крепят к монтажному профилю.

Провода напряжением 220 В помещают в гофрированную трубку. На 1 блок питания можно подключить не более 4 галогенных или светодиодных ламп. Светильники не располагают в местах крепления профиля. Высота запотолочного пространства должна быть достаточной для свободного размещения корпуса осветительного прибора. Следует помнить, что некоторые модели предполагают крепление к бетонному потолку. Этот момент нужно учитывать при выборе светильников.

Размещение

Установка точечных светильников проводится так, чтобы все помещение было равномерно освещено. В ванных комнатах осветительные приборы не монтируются над душем и умывальником. В связи с тем, что угол рассеяния составляет 30°, светильники должны располагаться не ближе 0,6 м от стен, а расстояние между источниками света не может быть более 1 м. Для лучшего освещения затененных зон можно использовать арматуру с поворотным механизмом.

Кабели

Монтаж точечных светильников чаще всего проводят гибким 3 жильным проводом с сечением 1,5 мм². Для подсоединения будет использоваться 2 проводника, а 1 останется в резерве. Подключение каждого осветительного прибора должно проводиться отдельным кабелем. Длина проводов для 1 понижающего трансформатора должна быть не более 4 м. В противном случае падение напряжения скажется на яркости горения лампы.

Соединение

Монтаж проводится проводом марки ШВВП или ПВС. Лампы соединяются параллельно – каждая своим проводником. Подключение к источнику питания проводится через контактную колодку. Для этого делают 2 скрутки по 4 провода, т. е. по 1 жиле от каждой лампы. Если в помещение уже было освещение, то подключение можно проводить через имеющуюся пару. В помещениях с высокой влажностью выключатель выносится наружу. После того как лампы установлены, проверяется правильность монтажа, вначале визуально, а затем – пробным включением.

Если соединение выполнено без ошибок, собирается потолок, а патроны светильников пропускают через отверстия. Для удобства последующего монтажа свободная часть провода должна иметь запас 15-20 см.

Схема подключения

Чтобы создать надежный контакт, проводники должны быть хорошо скручены и заизолированы. Для этого используется изолента или термоусадочная трубка. В случае использования гофротрубы необходимо следить за тем, чтобы место соединения не оказалось в ней. После окончательного монтажа перекрытия арматуру устанавливают в отверстия под светильники и фиксируют прижимными лапками, которые удерживают кольцо корпуса у подвесного потолка.

Использование светильников с пластиковыми панелями

Выше было сказано, что потолок из ПВХ-панелей имеет ряд недостатков. Один из них — зависимость от температуры. При высокой температуре состояние потолка ухудшается, поэтому к выбору светильников нужно подходить ответственно. Из-за влияния высоких температур для потолочного освещения данного типа рекомендуется покупать осветительные приборы мощностью не более 40 Вт. Желательно избежать использования ламп накаливания и газоразрядных трубок!

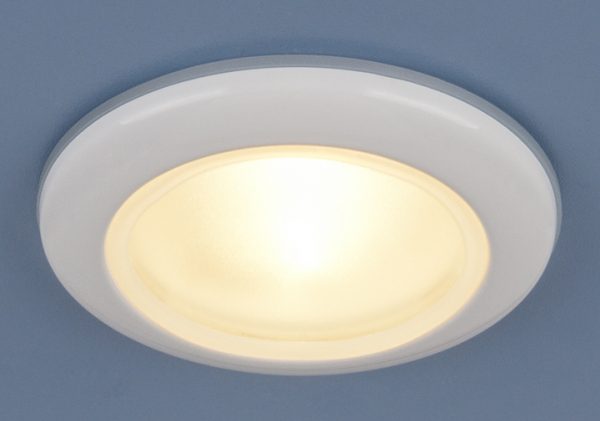

Точечные светильники для потолков выпускаются с металлическими защитными кольцами, частично уменьшающими воздействие высоких температур на потолок. Данное кольцо позволяет использовать практически все источники света, доступные на рынке.

Очень важно, чтобы корпус изделия был герметичным. Данное условие актуально при эксплуатации светильников в комнатах с повышенной влажностью

Лучшим вариантом станет точечный светодиодный прибор, работающий от низкого постоянного напряжения.

На герметичность корпуса следует обращать внимание при использовании светильников в санузле, ванной комнате или на кухне. Защита устройства от пыли и влаги должна составлять не менее IP44

Первая цифра указывает на защиту от проникновения пыли, вторая — влаги. Чем выше ее значение, тем лучше. Для гостиной, спальни, коридора и прихожей влагозащищенность роли не играет.

Несмотря на большое разнообразие источников света, используемых на пластиковых потолках, их монтаж и подключение практически всегда выполняются одинаково.

Достоинства панели освещения

Осветительные приборы для того или иного помещения должны отвечать некоторым требованиям. Одним из таких требований является ровное распределение световых потоков. Потолочные светодиодные панели легко справляются с этой задачей. Во время их работы полностью отсутствует мерцающий эффект, а значит, никакого дискомфорта сетчатке глаза причинено не будет.

Панели имеют ровно такие же положительные качества, как и любые другие диодные приборы для освещения. Если быть точнее, то это:

• низкое потребление электричества;
• количество световых лучей поступает в большем количестве, чем от остальных лампочек, даже если их мощность будет равной;
• длительная работоспособность;
• легкость установки;
• возможность освещать как целое помещение, так и отдельные его зоны;
• светодиодная панель прекрасно работает в тандеме с ультрафиолетовыми и инфракрасными светильниками;
• прекрасно подходит для дизайнерских работ, при помощи панели с диодами можно создать нестандартную конструкцию, которая сделает потолок уникальным.

Казалось бы, панели идеальны, но все же присутствует одно «Но».

Установка модульных светодиодных приборов

Поскольку панель имеет форму, которая соответствует размеру ячейки подвесной конструкции «Армстронг», то монтаж в потолок такого типа будет самым простым. Для этого при сборке каркаса делают проводку для освещения, а при закладывании панелей в нужном месте устанавливают на полки профиля светодиодный модуль.

Для потолков из гипсокартона и натяжной конструкции предусмотрены два варианта крепления:

• ЛЕД-панель на тросы;
• ЛЕД-панель на уголки к несущей панели.

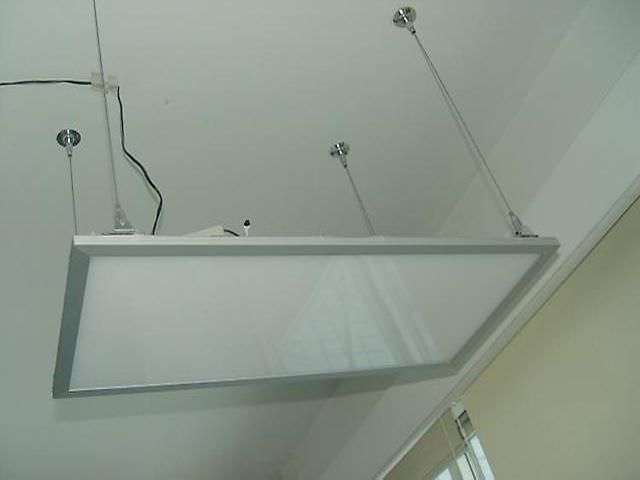

Установка на тросы

Чтобы установить потолочный светодиодный светильник подвесным способом, вначале на потолке отмечают место расположения светильника и просверливают отверстия под дюбеля, к которым будут крепиться тросики. Каждый подвес крепится на три дюбеля.

После этого на стены переносят проекции точек крепления подвесов, чтобы после подшивки определить на ней место для отверстий.

После того как потолок подшит, в отмеченном месте прорезают отверстия и через них пропускают подвесные тросы.

На корпусе светильника есть специальные кронштейны для крепления подвесов. В них запускаются подвесы и фиксируют хомутом на нужной высоте.

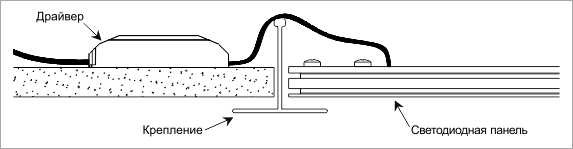

Установка на уголки

Чтобы установить светодиодный светильник встраиваемым способом, с разметкой придется повозиться дольше.

Смысл этой технологии – потолочный светильник располагается на одном уровне с поверхностью потолка.

Вначале определяют местоположение будущей поверхности потолка. Для удобства используют нить, натянутую между противоположными стенками.

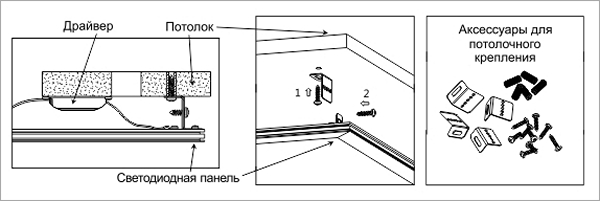

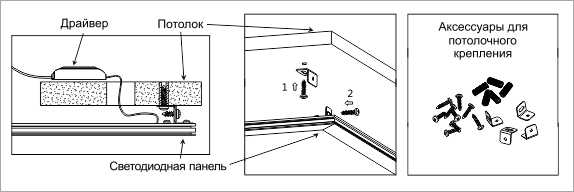

Чтобы закрепить модульный светодиодный светильник к основанию, используют специальные уголки. Та сторона уголка, к которой крепится корпус прибора, имеет большую длину с множеством отверстий (по типу П-образного подвеса для гипсокартона), что позволяет регулировать высоту крепления прибора.

Обзор с описанием характеристик и вариантов установки модульного ЛЕД-светильника можно посмотреть на видео:

Подшивают потолок после установки светодиодной панели.

Установка на натяжные потолки

Материал натяжной конструкции делает монтаж панелей несколько сложнее, чем в других навесных системах.

Чтобы выполнить установку на подвесы, точно так же вначале крепят подвесы к основанию. Для драйвера необходимо предусмотреть крепление в удаленном месте. Это обеспечит доступ к прибору. Проекции точек крепления переносят на стены и устанавливают натяжное полотно.

На полотне отмечают точки выхода подвесов и укрепляют пленку уплотнительными кольцами.

После этого можно прорезать отверстия и крепить панель к подвесам.

Если нужно сделать конструкцию так, чтобы панель была в одной плоскости с полотном, вначале отмечают положение поверхности будущего потолка, и в соответствии с ним монтируют и подключают осветительный прибор.

После этого заказывают полотно с соответствующим вырезом. Дальнейший монтаж натяжной ПВХ-пленки должны выполнять профессионалы, так как для сборки обвязки из профилей и правильной натяжки такого полотна потребуется высокая квалификация.

ЛЕД-панель – это осмысленный и прагматичный подход к планированию освещения.

Световые панели характеризуются тем, что они способны не только превосходно украсить комнату и придать ей неповторимый стиль, но и помогают значительно сэкономить средства, потому как потребляют совсем немного электроэнергии. С помощью грамотно подобранных световых панелей, есть возможность визуально расширить комнату, зонировать помещение, сделать освещение равномерным. С помощью декоративных светодиодных панелей, есть возможность выгодно подчеркнуть отдельные области в комнате и придать им неповторимый, изысканный вид. Очень красиво и оригинально буде выглядеть композиция из чередующихся светлых и темных панелей, в центре которых можно расположить панель с рисунком.

Что нужно знать при монтаже светодиодных панелей

Перед работой со светодиодными панелями, мастера советуют изучить конструкцию изделия. Зачастую, корпус изготавливают из алюминия с повышенными характеристиками теплопроводности. В дальнейшем, он будет выполнять функцию отвода тепла от светодиодных элементов. Если чипы перегреваются, это негативно отражается на сроках их службы.

Внутренний рассеиватель производят из органического стекла. Оно обеспечивает мягкий свет, растекающийся по всей панели. Еще один элемент конструкции – это светопроводящая линза, создающая матовое рассеивание. За счет неё глядя на свет, глаза не устают, а люди, находящиеся в комнате, могут сохранять внимательность и концентрацию.

Рис.1 – элементы конструкции LED-панели.

Светодиоды располагаются по периметру корпуса. Сам корпус, как говорилось выше, работает как радиатор, то есть отводит температуру от чипов. Поэтому перегрев возникает крайне редко. За линзой находится светоотражающая пленка. Она нужна для перераспределения светового потока перпендикулярно вниз.

Проводка и осветительные приборы

При сборке подвесной обрешетки на П-образных кронштейнах с прокладкой коммуникаций не возникает каких-либо сложностей.

К тому же, если расстояние от основного потолка не меньше 8 см, можно использовать высокие светильники со сменными лампами. Если же рейка прикручена непосредственно к потолку, его придется штробить (как минимум в местах пересечения бруса и проводки), а выбор осветительных приборов ограничивается тонкими светодиодными моделями.

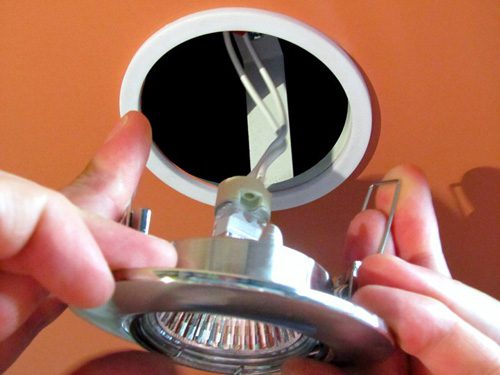

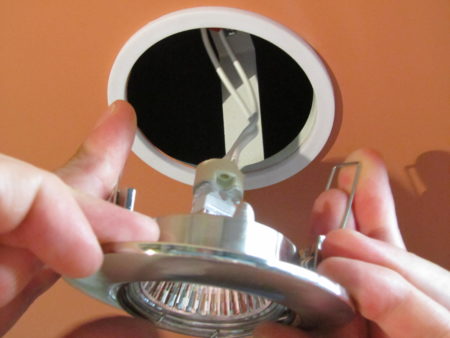

Устанавливать точечные светильники необходимо в процессе монтирования панелей, при этом желательно сразу проверять их функционирование, чтобы не пришлось решать возникшие проблемы после окончания обшивки.

При выборе освещения не стоит приобретать устройства с лампами накаливания, так как они в ходе работы нагреваются, от чего пластик желтеет и незначительно деформируется.

Собственно врезка выполняется электродрелью при помощи специальных коронок.

Также можно воспользоваться лобзиком с мелкой пилкой, однако здесь потребуется некоторое умение владеть этим инструментом. Сделать отверстие возможно и другими способами, например, узким ножом, главное – правильно оценить свои навыки, чтобы не повредить пластик и не травмироваться.

При использовании люстр и прочих подвесных светильников следует позаботиться о месте их крепления. Сделать это нужно еще на стадии сооружения обрешетки. Так для массивных люстр монтируют дополнительную закладку из рейки или оцинкованного профиля. Главное, чтобы данный элемент был жестко зафиксирован на основном потолке.

Видеоинструкция по установке потолка из ПВХ панелей:

Способы установки

Конечно, многих будет интересовать вопрос, как правильно установить светодиодную панель на потолок? Все будет зависеть от того, какая потолочная конструкция располагается в помещении. Поэтому стоит рассмотреть все варианты.

Базовая потолочная поверхность

Базовый потолок – это не подвесная и не натяжная конструкция. Она может быть бетонной в виде плиты перекрытия, или деревянной, установленной по несущим потолочным балкам. В этом случае светодиодные панели устанавливаются по подвесной технологии, то есть, путем крепления светильника к самому потолку специальными тросовыми подвесами, с помощью которых можно регулировать высоту установки светильника.

Многие производители такие подвесы продают, как неотъемлемую часть светодиодной панели. Но если даже их в комплектации нет, то данную конструкцию можно приобрести отдельно, в магазинах она продается.

Самое сложное в данной технологии – это провести разметку на потолке. Поэтому производители в инструкции к изделию точно описывают способ проведения процесса, поэтому стоит с ним ознакомиться. В принципе, ничего сложного в этом нет. Как только разметка будет произведена, по месту на потолке делаются монтажные отверстия под крепеж тросового подвеса. Крепление обычно производится саморезами на пластмассовые дюбеля, на каждый подвес по три штуки. После чего на тросы устанавливается и сама светодиодная панель. В данном случае крепление производится на специальные кронштейны, которые приварены по углам панели. Трос через них пропускается петлей и закрепляется специальным хомутом.

Есть второй вариант без тросов. Для этого необходимо использовать металлические крепежные изделия в виде уголков. Четыре таких крепежа устанавливаются по разметке на потолок, четыре по углам панели. А вот между собой они закрепляются шурупами, как это показано на рисунке ниже. Кстати, размеры уголком могут быть разные, что определяет расстояние от базовой потолочной поверхности до обратной стороны панели.

Установка на подвесной потолок

Вообще, конструкция светодиодных панелей изготавливается таким образом, чтобы они смогли помещаться в подвесные потолочные конструкции. По сути, эти светильники для таких потолков и изготавливались. Основное к ним требование – это точное совпадение лицевой части светильника с плоскостью подвесного потолка. Конечно, простота монтажа и прочность крепления являются основными характеристиками светодиодных панелей.

К вопросу, как установить светодиодную панель на подвесной потолок, можно ответить так. Если это панельный или реечный потолок, то под саму светодиодную панель просто выделяется место, и она укладывается на подвесы потолочной конструкции. Как это показано на рисунке снизу.

Если это гипсокартонный потолок, то не стоит в нем ничего вырезать. Оптимальный вариант – это использовать технологии крепления к базовой поверхности. Единственное, что необходимо сделать обязательно, это еще на стадии сборки гипсокартонного потолка учесть места крепления, под которые надо обязательно установить металлические профили, как прочную основу под светильник.

Установка светодиодной панели на натяжной потолок

Установка, связанная с натяжными потолками, немного сложнее. Все дело в самом материале для потолка. Поэтому специалисты предлагают два варианта.

1. На тросы.
2. В виде встраиваемого светильника.

В первом случае необходимо сначала сделать разметку на потолке, затем установить натяжной потолок, сделать в нем четыре отверстия, как это делается под светильники с помощью термокольца, а затем провести монтаж тросов, к которым прикрепляется сама светодиодная панель.

Во втором случае сначала на уровне натяжного потолка устанавливается основа под светильник, которая изготавливается из металлических профилей, закрепляемых к потолку. Затем устанавливается панель и тут же подключается. После чего надо будет сделать заказ натяжного потолка с учетом встроенного светильника. В принципе, можно до установки осветительного прибора натянуть полотно, а уже к основе панель крепить с помощью крепежных уголков. То есть, вариантов несколько, можно выбирать какой-то один с учетом условий монтажного процесса.
