Как производить самостоятельную установку точечных светильников в гипсокартон

Подключение и монтаж светильников

После проведения разводки устанавливают гипсокартонные листы на сооруженный каркас. Затем еще раз, теперь уже на гипсокартонном потолке, обозначаются места расположения осветительных приборов. В них необходимо сделать отверстия под источник света.

Обратите внимание, что еще на стадии формирования схемы распределения светильников по потолочной поверхности необходимо строго учитывать, чтобы осветительный прибор не попал на элемент металлического каркаса. Потому что в таком случае нет возможности провести монтаж, металлический профиль просто будет мешать установке

Проблемы при монтаже потолочных светильников

Здесь есть один тонкий момент – диаметр точечных светильников для гипсокартона должен совпадать с диаметром отверстия на потолке. Первый параметр производитель обязательно указывает на коробке (упаковке), но лучше его проверить.

Поэтому данный размер наносится на гипсокартонный потолок по местам установки приборов. Для этого лучше использовать циркуль. Теперь надо вырезать отверстия по нанесенной разметке. Есть несколько способов, как это можно сделать:

1. Самый простой – просверлить отверстия дрелью, на которую устанавливается коронка диаметром, равным диаметру начерченной на потолке окружности.
2. По окружности высверливаются сквозные отверстия мелким сверлом с шагом 1-1,5 см. После чего кусок гипсокартона просто вдавливается внутрь. Правда, кромки отверстия придется доработать острым ножом или лобзиком.
3. Можно использовать балеринку. Для этого резак выставляется под радиус отверстия.

Остается только вытащить провода из вырезанных отверстий и подключить к ним светильники.

Монтаж потолочного светильника

Способов подключения, а точнее, приспособлений, с помощью которых производится соединение, немало. Самый простой, но и надежный, это клеммники с прижимными винтами или современные клемы WAGO.

Такая клема позволяет соединить разные типы проводов

Провода от осветительного прибора надо вставить в него с одной стороны, зажимая их винтами, питающую проводку с другой стороны.

Остается только провести установку светильников в гипсокартонный потолок. В конструкции приборов есть специальные зажимные планки (усики), которые подпружинены с одной стороны. То есть, в свободном состоянии они развернуты наружу, соответственно выступают за техническую часть прибора. То есть, разлет усиков больше, чем вырезанный диаметр отверстия на гипсокартонном потолке. Поэтому монтажные планки необходимо прижать, чтобы просунуть их в отверстие.

Иногда это сделать руками непросто, потому что мешает сам гипсокартон. Поэтому опытные мастера поступают так – связывают между собой усики проволокой, а после установки точечного светильника в гипсокартон разрезают ее кусачками или пассатижами. Усики расправляются под действием пружин, опираются на внешнюю сторону потолка, не давая светильнику упасть.

При помощи проволоки удерживаем усики пружин

Некоторые конструкции встраиваемых светильников для потолка из гипсокартона являются разборными. То есть, декоративная часть отсоединяется от технической. Поэтому последовательность проведения монтажных работ здесь немного другая:

1. Производится разборка прибора.
2. Техническую часть устанавливают в гипсокартонный потолок, то есть в отверстие, точно так же, как в вышеописанном случае.
3. Производится подключение прибора к питающему кабелю, который вытаскивается через патрон. После чего провод утапливают обратно.
4. Декоративную часть присоединяют к технической.

Универсальные методы монтажа отверстий в гипсокартоне если попался металлический профиль

Не всегда под рукой бывают необходимые коронки для монтажа отверстий, кроме того они имеют определенные размерный ряд под достаточно небольшие электроизделия, как же быть в случае, если необходимо встроить в потолок акустику, светильник или еще что-то габаритное, при попадании в профиль металлокаркаса?

Самый простой способ, вырезать отверстие в гипсокартоне вместе с металлическим профилем под ним – это высверливание. Думаю, это первое, что приходит на ум многим, кто сталкивается с подобной проблемой.

Так, например, при монтаже отверстия под потолочную акустику, в одной из предыдущих статей, нам мешал профиль металлокаркаса, располагавшийся прямо попрек отверстия.

Было принято решение высверлить его. Для этого по контуру отверстия были проделываются отверстия сверлом по металлу, с помощью дрели или шуруповерта.

А затем прорезаем перегородки между получившимися отверстиями ножницами по металлу.

Так, довольно быстро, был удален мешающий монтажу потолочный профиль. Главным минусом этого способа является то, что остаются рваные края профиля, о которые вы можете порезаться или повредить устанавливаемое электрооборудование. Поэтому желательно дополнительно обработать их, например, напильником.

Второй способ, как можно вырезать металлический профиль в гипсокартоне, это использование различного режущего электроинструмента с пилками по металлу. Это может быть обычный электрический лобзик, сабельная пила или вибрационные инструменты.

Главным недостатком этого способа является то, что не каждый имеет в своем арсенале домашнего инструмента подобное, довольно узкопрофильное, электрооборудование. Кроме того, многие не имеют опыта обращения с ним, который так же понадобиться при монтаже отверстий в металлическом профиле гипсокартонного потолка или стены.

Использовать ручную ножовку по металлу для пропиливания мешающего металлического профиля каркаса я рекомендую только как крайнюю меру, когда все остальные варианты недоступны. Сразу предупреждаю, что это довольно трудоёмкий процесс, требующий серьезных усилий и терпения и больше подходит для выполнения прямых резов, а вот выпилить круглое отверстие так будет совсем нелегко.

Специализированная ножовка по гипсокартону, как и пила с полотном по дереву, с этой задачей вообще не справятся

Самый оптимальный вариант, конечно же, это на этапе монтажа каркаса для гипсокартона, точно вымерять и оставлять зоны, для установки встраиваемого электрооборудования, свободными. При этом есть возможность усиливать каркас в особо нагруженных местах.

Таким образом вы значительно облегчаете себе процесс установки оборудования и самое главное, не нарушая при этом целостность металлокаркаса, сохраняете его структуру — жесткость, что напрямую отражается на его долговечности.

Это интересно: Гипсовые светильники, какие выбрать и где применяют — освещаем подробно

Как установить светильники в потолок

Установка светильников в гипсокартонный потолок ведется с помощью специальной самозажимной планки, которая поставляется в комплекте с каждым светильником. Эта планка позволяет быстро установить и зафиксировать светильник в нужном положении. Планка расположена на патроне.

Сначала мы раскручиваем патрон и наружную часть светильника, отделяем их друг от друга. Затем подключаем светильник к проводке через клемму. Здесь все просто – 3 провода нужно соединить с 3 проводами и затянуть клеммные соединения винтами.

Теперь вставляем цоколь в гипсокартон и фиксируем его. Вставляем точечный светильник и надеваем декоративную накладку, которая полностью закрывает просверленное отверстие.

Лично я советую вставить светильник в цоколь сразу после подключения всех светильников и проверить, насколько хорошо они горят и горят ли вообще. Конечно, для этого дополнительно нужно установить выключатель. Если вы хотите получить регулироемое по цвету или интенсивности освещение, советую также установить люстру с пультом управления.

Монтаж точечных светильников завершен. Остается только закончить ремонт стен и пола, чтобы наслаждаться прекрасным видом своей комнаты каждый день.

Как сделать отверстие в гипсокартоне

В гипсокартоне — потолках, перегородках, стенах и коробах — приходится делать множество отверстий. Как на стадии монтажа, так и позже. Для светильников, подрозетников, ревизионных люков или вентиляционных решеток.

Хотя в этом материале отверстие сделать проще, чем в каком-либо другом, по началу могут возникать сложности. Поэтому разбираемся в деталях: чем и как работать, чтобы было быстро и аккуратно.

Коронки по дереву (или как их еще называют «круговые пилы») — самый простой и быстрый способ сделать круглое отверстие под светильник или подрозетник.

Продаются обычно в наборе, где на одну основу накручены полотна под разный диаметр сверления. Простенький набор с пилками из дешевой стали обойдется где-то рублей в 250 — 300. И этого вполне достаточно. Хорошая сталь в данном случае и не нужна, вы же не ДСП сверлить собираетесь.

Порядок работы такой: вынимаются лишние полотна, нужное вставляется на свое место (диаметр указан цифрами на основании). В магазине надо сразу глянуть, чтобы в наборе был необходимый вам диаметр. Дешевые наборы рассчитаны максимум на 63 мм. В то время как посадочное место для подрозетника (стандарт — 68 мм) отлично сверлится 67 мм коронкой. Кроме того, у самых дешевых коронок глубина пропила — 18 мм. Если у вас перегородка зашита в два слоя стандартными ГКЛ, то этого маловато. Общая толщина получается 25 мм. Чтобы не мучиться, лучше сразу купить набор, рассчитанный на 32 мм пропил.

Бывает специальная по гипсокартону, но подойдет и та, что предназначена для кафеля. Принцип работы одинаков. На плече балеринки устанавливается РАДИУС будущего отверстия. Дальше подрезается картон. Часто после этого доводить все до ума приходится пилой.

Пила по гипсокартону

Если не найдете такую, подойдет и полотно для ножовки по металлу. Только край изолентой обмотать, чтобы держать было удобней.

Размечается отверстие, в одном месте сверлится дрелью, чтобы можно было всунуть ножовочное полотно. Дальше аккуратно по кругу вырезаете гипсокартон. Гипс и размахрившийся картон потом нужно затереть шкуркой.

Принцип тот же, что и с ножовкой. Единственная рекомендация — для непрямоугольных отверстий лучше взять узкую («фигурную») пилку и вести лобзик не быстро. Иначе или пилку сломаете, или круг получится больше на многоугольник похожим.

Для потолочного ГКЛ (толщина листа 9,5 мм) дрель можно использовать в качестве фрезера. Берется сверло 6 или 8 мм (то есть не слишком тонкое и не слишком толстое). Засверливаетесь по готовой разметке, а потом потихоньку ведете дрель вдоль нарисованной линии.

Вот этого не советую. Если резать сам лист ножом легко и просто, то делать отверстия (особенно круглые) — неблагодарное занятие. Получается неровно и слишком высока опасность просто выломать лишний кусок гипсокартона.

При засверливании отверстий на потолке может так случится, что попадете на профиль каркаса. Ну вот никак этот светильник не передвинуть, должен он быть именно тут. Что делать?

Простой случай. Профиль перекрывает все отверстие или приходится на его середину — берем обычную биметаллическую коронку и сверлим. Проблемы может быть, если профиль находится сбоку и только часть коронки цепляется за металл. Тогда ее начинает клинить. В таком случае

Профиль находится не по центру и перекрывает меньше половины отверстия. Нормально высверлить его коронкой не получится. Либо руки на дрель намотаются, либо потолок разобьете так, что ни один светильник там держаться не будет. Поэтому приходится извращаться. Вырезаем гипсокартон как обычно, а металл — потихоньку лобзиком пилим. Или попробовать профиль ножницами по металлу в несколько заходов вырезать. По-другому, увы, не получится.

Установка точечных светильников в подвесной потолок из гипсокартона

Итак, технология установки, как уже говорилось, одинакова для встраиваемых точечных светильников практически любых видов и начинается монтаж всегда с выбора места.

1. Выбор места установки.

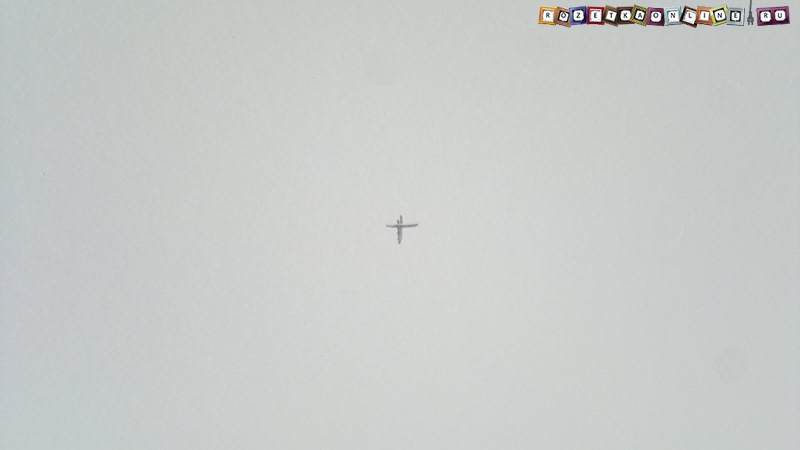

Согласно проекту, по которому выполнена электропроводка, с помощью карандаша отмечаем центр установки точечного светильника.

2. Монтаж отверстия в гипсокартоне.

Следующим шагом необходимо сделать отверстие для светильника в подвесном потолке из гипсокартона.

Существует несколько различных способов монтажа отверстий под светильники, но наиболее универсальный вариант, использовать «балеринку» — круговое сверло, оснащенное резцами с возможностью регулировки их разбега. С помощью неё, можно с легкостью делать отверстия различного диаметра в гипсокартоне, что очень полезно при монтаже точечных светильников, ведь они бывают разных габаритных размеров.

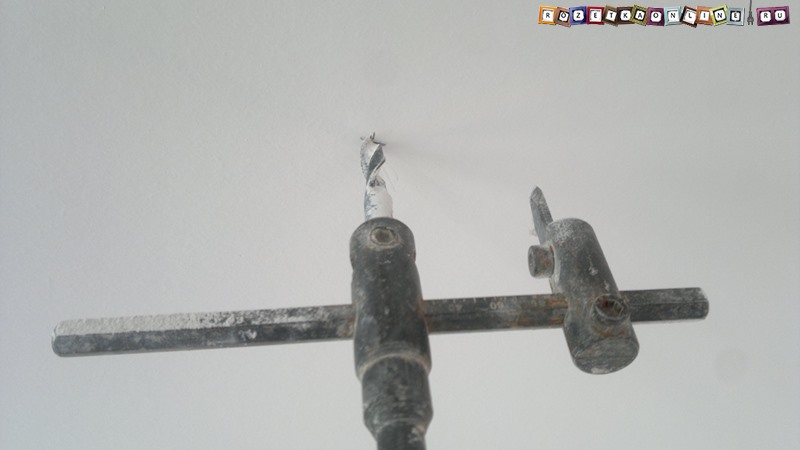

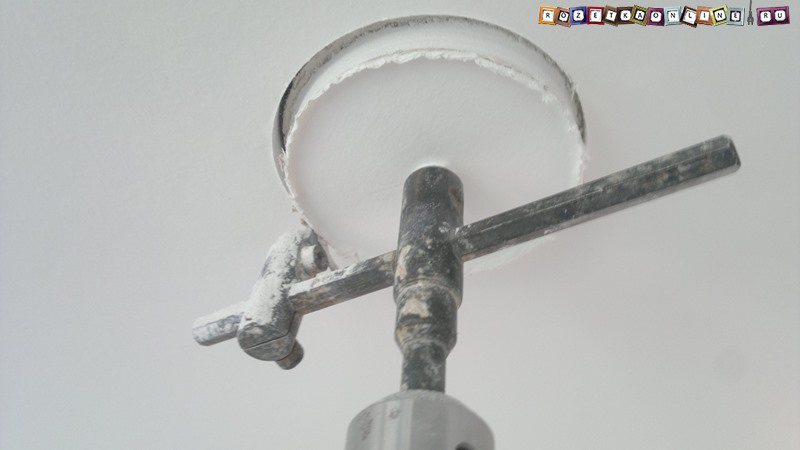

Зажимаем балеринку в дрель или шуруповерт, выставляем необходимый диаметр и аккуратно вырезаем отверстие в отмеченном месте. Для светильников Ecola GX53 диаметр монтажного отверстия равен 90мм.

3. Установка точечного светильника в подготовленном отверстии

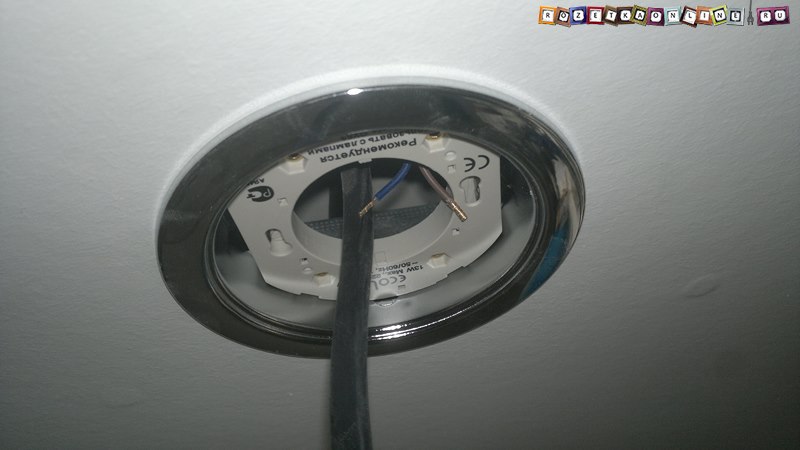

Далее необходимо закрепить точечный светильник в проделанном отверстии. Для этого отгибаем пружинные крепежные «ушки», на корпусе светильника и помещаем в посадочное место, как показано на изображении ниже.

 При этом не забываем достать провода, идущие к нашему светильнику, которые скрывались за гипсокартоном, выводя их из центра прибора.

4. Подготавливаем питающие провода  Корректируем длину питающего кабеля так, чтобы его хватало для подключения к проводам светильника Ecola и оставался запас, для возможности аккуратно уложить провода внутри потолка после монтажа.После чего, снимаем защитную оболочку – оплетку, и зачищаем жилы проводов на 5-7мм.

Для работы точечным светильникам Ecola требуется только два провода фаза и ноль.

Белый – фазный провод

Голубой – ноль

Заземление при этом не используется.

 5. Подключение точечного светильника Ecola Gx53В первую очередь стоит напомнить, что любые действия с электрическими проводами, необходимо проводить только после полного отключения подачи электрического тока.Выключить напряжение, можно в учетно-распределительном щите, переведя рычажки автоматических выключателей в положение «выкл». Если вы не уверены, какой именно автомат отвечает за линию в которой производится монтаж, выключайте всё, так будет безопаснее. У светильника Ecola, для подключения к сети с тыльной стороны выведен провод с двумя жилами — коричневой и голубой. Подключать питающий кабель необходимо именно к ним.

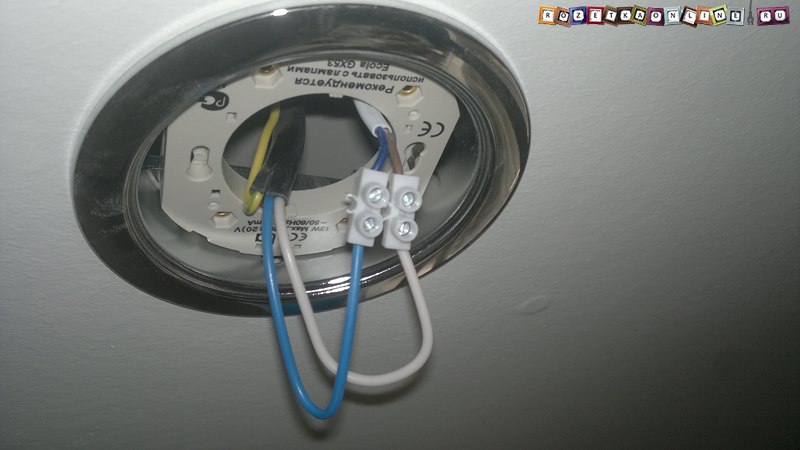

Для соединения проводов удобно пользоваться клеммами, в данном примере мы использовали винтовые.

Подключение проводов необходимо выполнять в следующем порядке:

Белый фазный провод питающего кабеля соединяем с коричневым проводом точечного светильника.

Голубой нулевой провод питающего кабеля соединяем с голубым проводом точечного светильника.

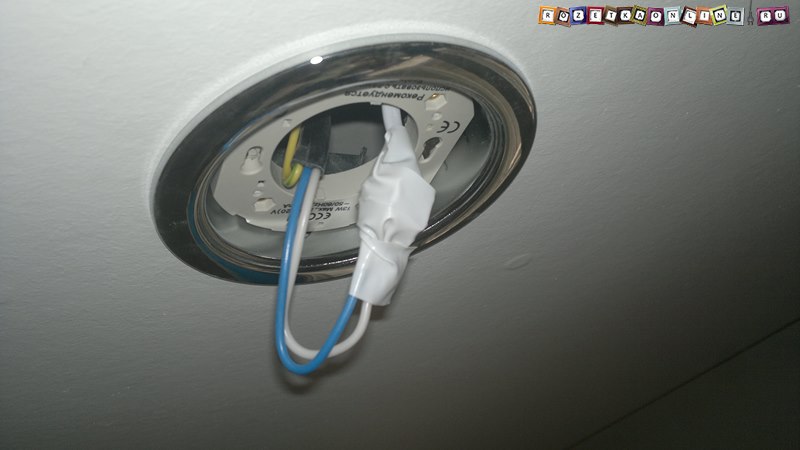

Для большей безопасности, рекомендую защитить соединение, обвернув его изолентой.

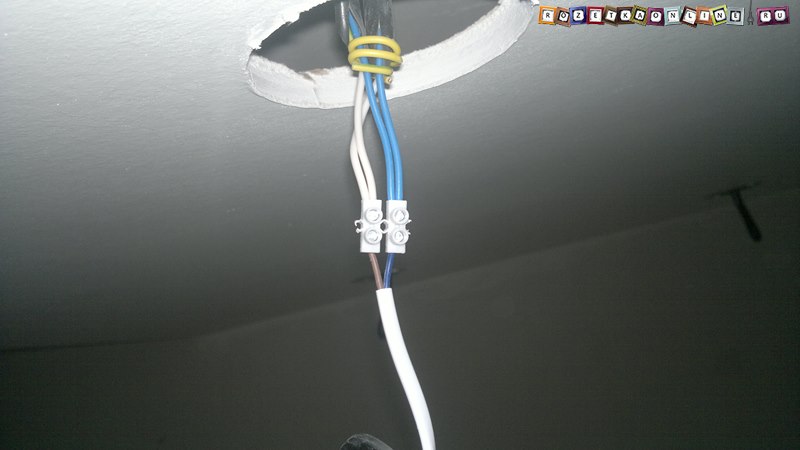

Очень часто, точечные светильники подключаются последовательно, то есть питающий кабель проложен один и в местах установки из провода сделаны петли. В этом случае подключение выполняется следующим образом (см. изображение ниже)

6. Установка ламп с цоколем GX53

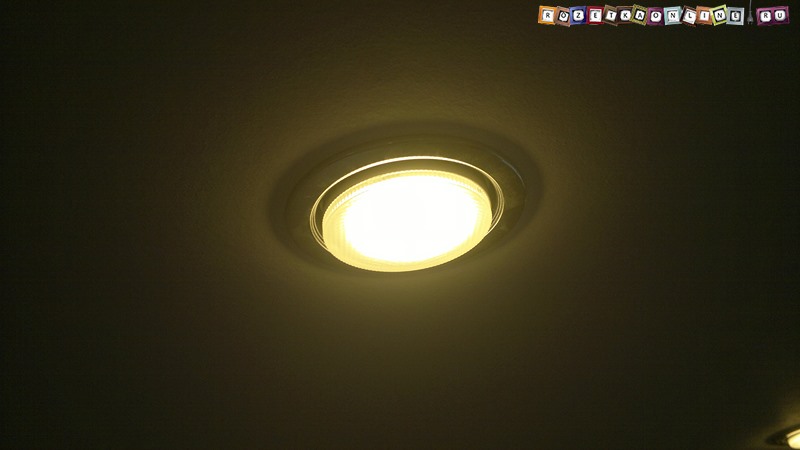

На этом установка точечного светильника в подвесной потолок из гисокартона завершена, можно включить подачу электричества и проверить его работу.

Как видите, монтаж точечных светильников в гипсокартон не так и сложен, как кажется на первый взгляд

При наличии некоторого несложного инструмента (балеринки или соответствующей коронки, шуруповерта или дрели) с установкой справится практически любой человек, при этом совершенно неважно какой тип или размер у встраиваемого точечного светильника, технология монтажа не меняется

Сделать наколку.

Если у Вас есть дети, которые из рук вон плохо учатся в школе, не расстраивайтесь, и от таких детей может быть большая польза. Возьмите из готовальни измеритель – такая штука, похожая на циркуль, только с иголочками на обоих ножках, и, выставив измеритель, на необходимый радиус сделайте проколы листа через каждые 2-3 мм. Прорежьте ножом картон с двух сторон по контуру отверстия. После этого лист желательно положить на подпорки так, чтобы под будущим отверстием опоры не было, а рядом с отверстием опора была. Теперь резким ударом молотка по центру контура можно выбить отверстие.

Есть и другие способы, но я думаю, Вам и этих на первое время хватит, если нет, оставляйте комментарий, учтем.

Надеюсь, уважаемый читатель, информация, представленная в данной статье, помогла вам хоть немного разобраться в имеющейся у вас проблеме. Также надеюсь на то, что и вы поможете мне выбраться из той непростой ситуации, в которую я попал недавно. Даже и 10 рублей помощи будут для меня сейчас большим подспорьем. Не хочу грузить вас подробностями своих проблем, тем более, что их хватит на целый роман (во всяком случае мне так кажется и я даже начал его писать под рабочим названием “Тройник”, на главной странице есть ссылка), но если я не ошибся в своих умозаключениях, то роману быть и вы вполне можете стать одним из его спонсоров, а возможно и героев.
