Утепление крыши изнутри: пошаговая инструкция

Функции гидроизоляционных и пароизоляционных материалов

Назначение гидроизоляции заключается в следующем:

1. Предотвратить проникновение влаги на утеплитель извне.
2. Способствовать выведению из утеплителя лишней влаги, которая проникла из помещения.

Для гидроизоляции применяют специальные пленочные и мембранные материалы. Если речь идет о гидроизоляционной пленке, то она представляет собой трехслойный материал с микроперфорацией, центральным слоем которого является сетка из полипропилена, ламинированная с обеих сторон полиэтиленом.

Мембраны – это нетканые материалы, в которых гидро- и пароизоляцию обеспечивает центральный слой, а внешние – предназначены для придания прочности. Подобные материалы принято называть супердиффузионными. Преимущества мембран перед пленками заключается в том, что они лучше проницаемы для пара, следовательно, перед укладкой не требуется создание воздушной прослойки.

Если же перед утеплением крыши внутри монтируется гидроизоляционная пленка, ее следует укладывать с некоторым зазором, чтобы излишки пара могли свободно выводиться. Без такого отступа утепляющий материал быстро начнет намокать и перестанет выполнять свои прямые функции. Долговечность мембран существенно больше, чем пленок.

Что касается пароизоляционных материалов, то их главная функция заключается в создании барьера для влажного воздуха изнутри помещения, чтобы он не попадал в утеплитель. Как правило, для этого применяют паронепроницаемую пленку.

Подготовка

Для проведения утеплительных процедур важно четко понимать, с какой крышей предстоит работать. Правильно определив порядок работ, можно быстро и качественно произвести утепление крыши

Стоит учитывать и материалы, которые будут под рукой во время работы. Важно четко для себя понять, с чем именно предстоит работать и что делать.

Если процесс утепления стал полностью понятен, то справиться можно абсолютно с любой крышей, будь-то у сельского домика или большой виллы у моря

Для того чтобы проводить утеплительные работы, важно подготовить саму крышу к этому

Для этого есть определенный порядок действий, который включает:

• осмотр стропильной системы, чтобы можно было вовремя выявить испорченные доски и заменить их;
• обработка деревянных конструкций антисептиком;
• проверка коммуникаций, если они располагаются под крышей. Это касается трубопровода и проводки.

Как только крыша будет готова, нужно проверить наличие всех материалов, при помощи которых будет производиться утепление, подготовить инструменты, и только после этого можно приниматься за работу. Рабочий процесс имеет свои правила и закономерности, которые необходимо знать, чтобы не совершать ошибки и получить хороший и качественный результат.

Скатная кровля: использование штучных и листовых кровельных материалов

К штучным кровельным материалам относят керамическую, песчано-цементную, мягкую и металлическую черепицу. К листовым – ондулин, кровельный профнастил, шифер, фальцевую кровлю. Такие материалы различаются по размерам, но принцип укладки у них одинаковый.

Схема и этапы монтажа кровли из штучных и листовых кровельных материалов:

1. Мауэрлат. Это брус, на который будут опираться стропильные ноги. Главная задача – распределение нагрузки, оказываемой конструкцией на несущие элементы. Стандартно используется брус сечением 150х150 мм. Крепят мауэрлат посредством крепежей анкера, которые фиксируются к армирующему каркасу, изготовленному из стальной арматуры. Сам каркас на этапе строительства закладывается в армпояс.

Стропильная конструкция – основа крыши, от которой зависит количество скатов кровли. Конструкция изготавливается из деревянного бруса (коньковый брус 50х200 мм, стойки 100х100 или 100х150 мм, затяжки, прогоны подкосы – 50х100 или 100х100 мм), который обрабатывается специальными составами, защищающими древесину от воздействия влаги и вредителей, а также уменьшающими ее горючесть.

Количество брусьев и их сечение подбирается в зависимости от размеров и конфигурации крыши, климатических условий региона. Конструкция должна выдерживать предполагаемые ветровые и снеговые нагрузки.

Стропильные ноги фиксируются с помощью стальных угловых профилей, закрепленных саморезами по дереву. Дополнительно конструкцию усиливают длинными гвоздями.

При обустройстве стропильной системы сперва устанавливают опору, используя коньковый брус, на него ложится конек, крепятся между собой они с помощью профилей.

Пароизоляционная мембрана. Фиксируется к нижней стороне стропил. Сверху на нее набивается фиксирующая обрешетка. Она является основой для укладки утеплителя и внутренней отделки чердака.
Утеплитель укладывается между стропил со стороны кровли. Он может быть рулонным или в виде матов. Чаще всего используется минеральная вата или плиты пенополистирола.

Стыки между ними изолируются устойчивой к воздействию влаги клейкой лентой. Сверху утеплитель закрывается гидроизоляционной мембраной по траектории от карниза к коньку. Она прижимается к стропильной системе с помощью контрбрусьев. На них сверху набивают разреженную обрешетку, изготовленную из досок. Используются рейки 50х50 мм и доски 20х150 мм.

Сплошная основа и кровля. Поверх обрешетки монтируется сплошная основа. Она может быть выполнена из устойчивой к воздействию влаги фанеры (пропитывается специальным составом либо вскрыта лаком) или листов ОСП. Основа застилается подкладочным ковром, поверх которого фиксируется кровельный материал. Этот этап важен при монтаже мягкой черепицы. При использовании металлочерепицы она фиксируется напрямую к обрешетке оцинкованными саморезами.

Отделка карнизов и монтаж системы водоотвода. На этом этапе выполняют подшивку софитов, отделку свесов. При необходимости устанавливается система антиобледенения. Водоотвод бывает точечным и линейным. Первый подразумевает обустройство в определенных местах уклонов конвертерного типа. Из них вода подается в водосборник. Линейная система состоит из желобов, которые заключены в модульные каналы. Это оптимальное решение для плоской крыши.

Что собой представляет мансарда

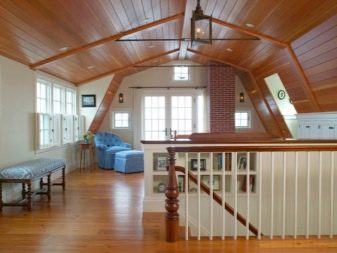

Мансардный этаж, фото которого можете увидеть в статье, это пространство под крышей, высота его достигает 2,3-2,5 м. От чердака мансарду отличают параметры помещения, которые необходимы для образования дополнительной жилой площади.

Стропильная система ограничивает габариты мансарды по высоте. Фронтоны жилого здания служат внешними стенами, в которых оборудуют окна и делают вынос для балкона. Помещения оборудуют под спальню, детскую, кабинет, комнату отдыха, для хозяйственных нужд. Конструкцию устанавливают над жилым домом, гаражом, баней. Свое название подкровельное пространство под криволинейной или ломаной крышей получило благодаря французскому архитектору Франсуа Мансару.

Преимуществами надстройки мансарды являются:

• увеличение полезной жилой площади за счет подкровельного пространства;
• финансовая выгода. Затраты на монтаж мансарды ниже, чем на строительство дополнительного этажа;
• придание дому законченного вида, улучшение эстетической составляющей;
• сохранение тепла в здании за счет утепления чердачного помещения;
• строительство без использования строительной спецтехники;
• разнообразие дизайнерских решений для отделки помещения и создания интерьера;

Важное!

При строительстве мансардного этажа придерживаются строительного регламента СП 54.13330.2011. Изучите документ при строительстве мансарды.

Мансарды могут иметь симметричную и асимметричную форму, располагаться по всей протяженности строения или быть обустроенными только в одной части. Уклон стропильной системы после преломлений должен быть крутым (не менее 60 градусов), в пологой верхней части кровли организуйте пологую крышу (градус наклона 20-30). При выносе мансардной конструкции за пределы строения более чем на 1 м необходим монтаж опор. Остов мансарды выполняйте из дерева, железобетона, металла. Деревянные элементы оптимальны за счет малой массы и простоты работы.

Это интересно: Стропильная система четырехскатной крыши — особенности каркаса

Устройство и монтаж теплой кровли

Работы по обустройству теплой кровли, как и в случае с холодной, также начинается с укладки гидроизоляции

При этом важно помнить, что простую пленку использовать уже нельзя, поскольку прямо под ней будет расположен утеплитель, который должен «дышать», отдавая лишнюю влагу в атмосферу. В противном случает теплоизоляция может отсыреть и будет плохо выполнять свою функцию. Чтобы утеплитель испарял лишнюю влагу, гидроизоляционный слой должен быть паропроницаем

Поэтому вместо пленок используют гидроветрозащитные мембраны, например, ISOVER Ветранет (АМ). Не позволяя воде протечь вниз и намочить утеплитель и стропила, она пропускает снизу вверх водяные пары. Еще одно преимущество Ветранет (АМ) состоит в том, что она может выполнять роль временного укрытия, защищая конструкцию от дождя и позволяя отложить монтаж кровельного покрытия на срок до двух месяцев

Чтобы утеплитель испарял лишнюю влагу, гидроизоляционный слой должен быть паропроницаем. Поэтому вместо пленок используют гидроветрозащитные мембраны, например, ISOVER Ветранет (АМ). Не позволяя воде протечь вниз и намочить утеплитель и стропила, она пропускает снизу вверх водяные пары. Еще одно преимущество Ветранет (АМ) состоит в том, что она может выполнять роль временного укрытия, защищая конструкцию от дождя и позволяя отложить монтаж кровельного покрытия на срок до двух месяцев.

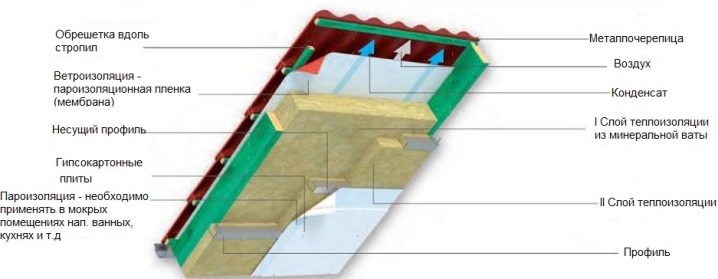

Устройство кровельного пирога крыши частного дома

Некоторые домовладельцы стараются сэкономить и вместо мембраны используют дешевые пленки с микроперфорацией, которые, по заявлениям их производителей также совмещают гидроизоляционные свойства с паропроницаемостью. Однако, не всем известно, что это справедливо соблюдается только до тех пор, пока пленка на весу. Как только она соприкасается снизу с каким-либо основанием – в этом месте тут же возникает протечка. А в теплой кровле гидроизоляция лежит на слое утеплителя.

Важно! В отличие от холодной кровли, в теплой вентзазор между кровельным покрытием и гидроизоляцией должен быть достаточен для того, чтобы вся лишняя влага эффективно испарялась, уносимая восходящими от карниза к коньку потоками воздуха.

Высота бруса для контробрешетки выбирается в соответствии с нормативом

Расчет контр-бруса для вентиляционного зазора

• При стандартной величине уклона ската (25-40º) высота контр-бруса должна быть не менее 50 мм, для крутых скатов (более 45º) – не менее 40 мм. Чем более пологий скат, тем хуже тяга под кровлей, поэтому при уклонах в 5-25º нужен контрбрус высотой не менее 60 мм, а при уклоне менее 5º – 100 мм.
• Имеет значение и длина ската. Все приведенные значения справедливы для скатов длиной до 10 м. Если же она больше, то нужно увеличить высоту вентзазора на 10 % или дополнительно устанавливать аэрационные патрубки. Более подробно с методикой расчета можно ознакомиться в СП 17.13330.2011 «Кровли».

Вентзазор не должен прерываться, чтобы восходящие от карниза к коньку потоки воздуха не встречали препятствий, а скатывающаяся по мембране вода нигде не скапливалась. Поэтому поперек между брусьями контробрешетки нельзя набивать никаких перекладин.

Утепление крыши на основе «Урса — скатная крыша»

Теплоизоляция для скатных крыш, производимая немецкой фирмой по технологии URSA Spannfilz широко применяется при строительстве всевозможных строительных, как жилых, так и нежилых объектов.

Утеплитель URSAGlasswool Скатная крыша

Преимущества данного утеплителя:

• упругость данного утеплителя позволяет ему удерживаться в пространствах между балками без провисания и образования щелей;
• легкость утеплителя;
• наличие звукоизоляционных характеристик;
• малая теплопроводность – 0,036 Вт/м×К;
• прекрасная гибкость утеплителя, что позволяет заполнять сложные пространства;
• нет необходимости в дополнительных элементах крепления, он удерживается в проемах сам;
• под упаковкой утеплитель спрессовывается в 5 раз, а после распаковки он быстро возвращает свой объем;
• материал практически не горит.

Цены на утеплитель URSA Скатная крыша зависят от величины матов и начинаются с 50 у.е. за 1 метр кубический. Толщина материала бывает 150 и 200 мм, но наиболее востребованными считаются маты толщиной 150 мм. Как правило, такой толщины всегда хватает для утепления скатных крыш в большинстве случаев. При расчетах толщины утеплителя для конкретного климатического пояса придется воспользоваться руководством СНиП 11-3-79. Выпускается материал шириной 1200 мм, при длине от 3900 до 4200 мм. Он без проблем укладывается между стропильной системой крыши без стыков и щелей.

Основные виды утеплителей

Не так давно самым популярным утеплителем была стекловата. Использование стекловаты дешевле, чем применение других видов утеплителей, однако у нее есть некоторые существенные минусы, которые заставляют людей отказываться от нее и утеплять крышу другими материалами.

Например, вата не подходит при утеплении наклонных поверхностей — она попросту скатывается вниз, оголяя самый верх крыши, через который и будет просачиваться тепло. К тому же при использовании ваты нужно продумать, как защитить ее от влаги. Однако, вату все еще используют в некоторых домах, в основном из-за ее небольшой стоимости.

Наиболее часто сейчас применяются пенопласт и минеральная вата (например роквул) . Все дело в том, что они лишены недостатков стекловаты, но зато обладают рядом дополнительных преимуществ. Пенопласт — довольно прочный материал и способен выдержать значительные нагрузки, а минеральная вата является замечательным шумоизолятором. Более подробно о утеплении крыши минеральной ватой вы можете прочитать здесь.

Утепление чердачного перекрытия

 Любые утеплительные мероприятия лучше всего проводить в процессе постройки дома, но, к сожалению, очень часто его делают только тогда, когда почувствуют на себе зимние холода.

Если чердак нежилой, то будет лучше утеплить перекрытие

Перед тем как засыпать или укладывать утеплитель, нужно провести подготовительные работы

Особенно это важно, если используется керамзит мелкой фракции, шлак  или опилки

Ранее, когда в продаже не было современных вспомогательных материалов, дощатое чердачное перекрытие подготавливали следующим образом:

— Доски, закрепленные к балкам перекрытия, тщательно промазывались раствором глины или извести, имеющим среднюю по густоте консистенцию. Эти природные материалы создают хорошую герметичность перекрытия, но в то же время — позволяют «дышать» всей конструкции.

— После полного высыхания глины или извести, производились утеплительные работы. Раньше для этого в основном использовался шлак, опилки, сухие листья или смесь из этих материалов. Они засыпались между балок на подготовленные доски.

Нужно отметить, что старый традиционный метод — достаточно надежен, и поэтому некоторые строители даже предпочитают его современным и по сей день.

В современном строительстве в основном для настила под утеплитель применяется специальная пароизоляционная пленка. Ее полотна укладывают полностью на всю площадь чердака внахлест на 15—20 см, углубляя между балок перекрытия и закрепляя на доски и балки. Полотна между собой рекомендовано склеить строительным скотчем.

Вся поверхность пола чердака сначала закрывается пароизоляционной мембраной

 Пленка станет дополнительной преградой на пути выхода из помещений дома тепла через потолок, так как нагретый воздух, поднимающийся вверх, не найдя выхода, будет опускаться и оставаться внутри дома.

Далее, на пленку насыпается утеплительный материал, укладывается минвата, засыпается керамзит, или же проемы между балками заполняется эковатой. Можно использовать и утеплитель, используемый ранее — шлак или опилки.

Для утепления перекрытия отлично подойдет эковата

Чтобы избежать возникновения мостиков холода через деревянные балки, на них тоже нужно закрепить слой тонкого утеплителя.

Укладка минеральной ваты между балками перекрытия

• Сверху утеплительного материала настилается еще один слой пароизоляции, так же, как и ранее — внахлест.    Этот слой пленки закрепляется к балкам перекрытия рейками, которые чаще называют контррейками.
• Сверху настилается покрытие из досок или толстой фанеры.

Общая схема утепления чердачного перекрытия

Иногда пароизоляция может быть закреплена и изнутри комнаты к деревянному потолку, но в этом случае его нужно будет обязательно отделать, например, гипсокартонными плитами. Они выровняют потолок и станут еще одним дополнительным утеплительным слоем.

Это интересно: Стропильная система вальмовой крыши — особенности конструкции

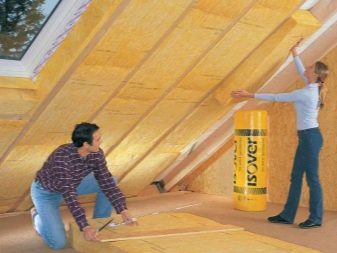

Процесс утепления крыши изнутри

Идеальным выбором для скатной кровли являются плитные или рулонные материалы. Их укладывают между стропилами, на обрешетку.

В процессе изоляции необходимо позаботиться о защите материала для утепления снизу (при помощи пароизоляционной пленки) и сверху (посредством применения герметизирующей ленты). Между покрытием крыши и утеплителем должен сохраняться зазор.

Помимо укладки теплоизоляционного материала между стропилами, можно воспользоваться и другим способом: укладывать их на стропила. При корректном выполнении работы можно обеспечить не только тепло -, но и шумоизоляцию здания.

Скатная кровля: особенности утепления

Утепление скатной кровли, под которой предполагается наличие жилого помещения, имеет свои особенности. При высокой влажности на чердаке рекомендуется использовать армированные пленки, на одну из сторон которых нанесена фольга.

При наличии карнизов необходимо позаботиться и об их утеплении для предотвращения попадания холодного воздуха в подкровельное пространство.

На сложных участках для прикрепления пленки используют строительный степлер, что значительно облегчает весь процесс. Можно воспользоваться также деревянными рейками.

Утепление мансардной крыши

Мансарда больше других помещений нуждается в утеплении, так как не защищена от холода извне. Кроме того, она имеет большую площадь взаимодействия с внешней средой.

При завышенных требованиях к теплоизоляции требования к качеству теплоизоляционных материалов также повышаются. Наиболее востребованным материалом для утепления мансарды является минеральная вата.

С внутренней стороны утеплителя помещают пароизолирующий слой, с другой – гидроизолирующий. Необходимо также обеспечить пространство для вентиляции с целью удаления излишков влаги и проветривания помещения.

Учитывая требования к качеству теплосбережения, при создании теплоизоляции крыши мансарды целесообразно использование в качестве кровельного материала черепицы или шифера. Металл лучше не выбирать.

Крыша гаража

В регионах с очень холодным климатом необходимо позаботиться и об утеплении гаража. Наиболее часто для этого применяют стекловату, которая производится в рулонах.

Ширина материала в них для удобства соответствует стропильному шагу. Стекловата обладает достаточной плотностью, что является еще одним плюсом.

Если брусья настолько широки, что в них возможно проделать 50-миллиметровые отверстия между слоем утеплителя и гидроизоляционным материалом, то можно закреплять стекловату между стропилами.

При недостаточной толщине утеплитель крепится поверх установленных сропил. Конечная толщина слоя теплоизоляционного материала составит 10 мм.

Поверх стекловаты должен быть установлен паробарьер для защиты гаражного помещения от пара. Сверху набивают особые бруски и укладывают облицовку. В качестве облицовки возможно использование сухой штукатурки, вагонки, гипсокартона или другого материала.

Особенности скатной крыши

Схема утепления скатной кровли.

Перед тем как крышу утеплить, важно узнать, как именно выполняется эта задача в соответствии с типом кровли. Утепление скатной крыши выполняется изнутри

В старом доме нужно обязательно проверить обрешетку на присутствие гнилых или отсыревших досок. Поврежденные доски нужно заменить свежими, после чего обработать все деревянные элементы каркаса антисептическим средством и противопожарной пропиткой.

Сделать утепленную крышу следует из нескольких прослоек. Обязательно присутствие следующих материалов: гидроизоляционный, утеплительный слой и пароизоляция. По желанию или необходимости выполняется внутренняя отделка. Между крышей и изоляцией следует организовать воздушную «подушку», также пространство должно быть между гидроизоляцией и утеплителем. Это необходимо для свободного удаления образовавшейся влаги. В случае если планируется декоративная отделка из вагонки или ДСП, нужно обеспечить воздушный зазор и перед этими слоями.

Обеспечение циркуляции воздуха при утеплении скатной крыши.

Перед тем как утеплить крышу, для обеспечения свободной циркуляции воздуха между всеми прослойками следует организовать два отверстия.

Чем утеплить крышу? Для проведения работ, выполнить которые вполне реально самостоятельно, требуется наличие следующих материалов:

1. Непосредственно утепляющий материал. Допускается применение минеральной ваты или стекловаты. Вторая выпускается в плитах или в виде рулона, однако для того, чтобы сделать утепленную крышу, оптимально применять именно плиты, которые не деформируются. Кроме того, можно применить и пенопласт.
2. В качестве гидроизоляционного материала можно взять рубероид. Подойдет для этой задачи и пленка, защищающая слои от воды, но допускающая испарение образовавшейся внутри влаги.
3. Для пароизоляции можно выбрать один из материалов: рубероид, полиэтиленовую пленку, фольгу, пергамин. Рекомендуемый вариант – специальная мембрана, защищающая утепляющую прослойку от воды и пара, но допускающая вывод образовавшегося конденсата.

После выбора материала для каждого из слоев и подготовки кровли можно начинать работы.

Скаты

Утеплить скаты можно различными способами, выбор которых зависит от конструкции стропил, их высоты и умений того, кто будет работать с поверхностью.

Есть всего три варианта, как можно утеплить скатную крышу:

• с теплоизоляцией, которая располагается между стропилами, каркас должен быть вровень с утеплением;
• с теплоизоляцией между и над стропилами, каркас обернут со всех сторон утеплением;
• с теплоизоляцией между и под стропилами, каркас не утеплен.

Утепление скатной крыши лучше всего проводить при помощи матов из минеральной ваты или же с основой из стекловолокна. Монтаж крыши может производиться как изнутри, так и снаружи. Различаться будут только слои и их порядок укладки. При внутренних работах крыша утепляется при помощи слоя гидроизоляции, на который уже укладывается сам материал утепления, и после этого натягивается пароизоляционная лента.

Ломаная крыша представляет собой особую конструкцию, которую нужно уметь правильно утеплить, особенно если вся процедура будет выполняться своими руками. Зная технологию и правильное расположение слоев, можно получить качественно выполненное кровельное покрытие, которое будет защищать дом от потери тепла и проникновения влаги и поможет создать внутри комфортный микроклимат.
