Как установить светильник армстронг

Светильники Армстронг: взгляд профессионала

Базовые принципы работы

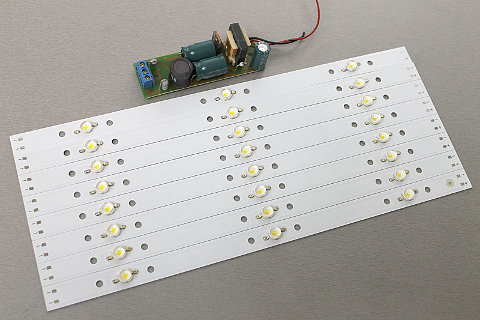

«Начинка» светильника

Как и большинство потолочных светодиодных светильников, Армстронг устроен по достаточно простой схеме:

• Основу светильника составляет светодиодная лампа, представляющая собой комбинацию из нескольких светодиодов.
  Главными факторами, влияющими на мощность светильника, являются тип используемых светодиодов, а также – их количество.
• Все светодиодные элементы светильника объединяются (последовательно, параллельно или по смешанному типу) в единую цепь, и через трансформатор подключаются к источнику питания.
• Обязательным элементом, входящих в комплектацию светильников светодиодного типа, является радиатор. Основная задача радиатора – обеспечение надежного отведения тепла, которое выделяют светодиоды при работе.

Большинство светильников линейки Армстронг используют несколько светодиодных ламп: это необходимо для обеспечения достаточного уровня освещения.

Применение светильников

Немаловажным фактором, влияющим на качество освещения, является также корпус, в который заключены светильники, потому как для Армстронга характерны качественные корпуса, позволяющие встраивание светильников в потолок без зазоров.

Значительная часть потолочных светильников Армстронг выполняется в корпусах, габаритами повторяющих потолочные лампы «ЛВО4х18», что позволяет производить их постепенную замену при переоборудовании дома или офиса.

Где применяются светильники Армстронг?

Область применения потолочных встраиваемых светильников Армстронг довольно широка. В первую очередь это, конечно же, офисные помещения. Именно в офисах, спроектированных по принципу «open space», чаще всего устанавливают светильники Армстронг потолочные люминесцентные —  потолочные потому что настенные или подвесные варианты светильников не обеспечивают достаточно качественного освещения офисного пространства.

Таблица освещенности для светильников Армстрог

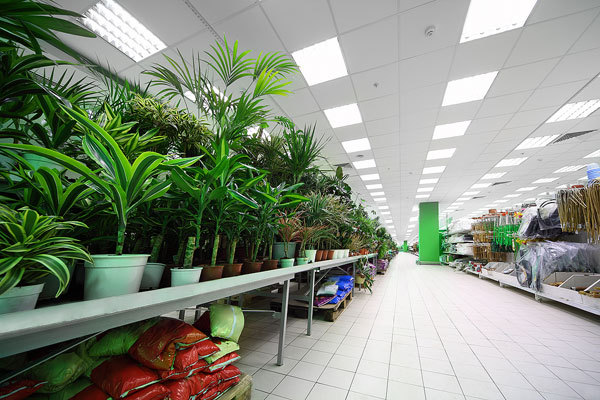

Другая сфера применения светильников Армстронг – это общественные здания и хозяйственные помещения. Здесь на первый план выходит экономичность светодиодных моделей: когда необходимо длительное время освещать большую площадь, величина энергопотребления является одним из ключевых факторов.

Устанавливать Армстронг в жилом доме тоже можно, но здесь нужно очень внимательно относиться к выбору помещения. Достаточно «холодный» спектр свечения не подойдет для спальни или гостиной, а вот в ванной или коридоре такой светильник будет вполне уместен.

Также нельзя не отметить, что оптимальными для установки светильников этого типа являются подвесные и реечные потолки. Вмонтированные в реечный потолок светильники Армстронг этого же типа смотрятся вполне органично!

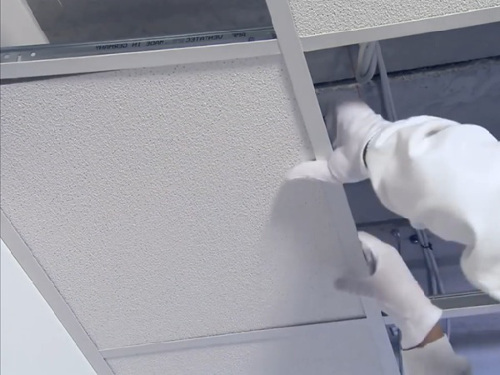

Инструкция по установке светильников в подвесные потолки

Необходимые материалы

Для монтажных работ понадобятся такие материалы и устройства:

• светильник с фиксаторами;
• электропривод;
• лампочки (подходящие к имеющемуся цоколю);
• клеммники или гильзы для скрепления проводников;
• изоляционная лента;
• переключатель.

Светильники должны быть однотипными. С таким подходом легче провести монтажные работы и не возникнет разнобоя с точки зрения дизайна. Лампы должны иметь светоотражающий слой, нанесенный на конус колбы.

Особое внимание рекомендуется обратить на провода. Для гипсокартона лучше всего подходит двухжильный ВВГ-2×1.5

В случае с пластиком или МДФ проводники должны быть покрыты огнезащитным материалом. Пример подходящего для пластика — РКГМ.

За клеммниками придется периодически наблюдать и после завершения монтажных работ. Эти детали вследствие нагрева постепенно разбалтываются, поэтому нужно подтягивать болты.

Планирование

Прежде всего нужно определиться с местами установки светильников. Подвесной потолок имеет линии фиксаторов с металлическими профилями. Необходимо проверить, чтобы они не проходили по участкам, где планируется установка осветительных приборов.

Подсчет количества светильников

Каждое устройство способно освещать площадь, составляющую от 1,5 до 2,5 кв. м. Рекомендуется приобретать светильники с запасом, исходя из минимально освещаемой ими территории (1,5 кв. м). Однако не стоит слишком усердствовать, так как большое количество ламп утяжеляет потолочную конструкцию.

Разметка

Если используется нивелир, отметки вначале делают на полу. Далее с помощью лазера точки переносят на потолочную поверхность.

На полу правильнее делать разметку не рулеткой, а загодя подготовленным шаблоном. В качестве такового подойдет кусок плинтуса или кабель-канала.

От края отверстия в полотне поливинилхлоридной пленки до багета нужно соблюдать определенное расстояние. Оно должно быть не меньше 3 см.

Разводка проводов в потолке

В ходе монтажа подвесного потолка раскладывают провода поблизости от запланированных участков отверстий под лампы. Специалисты рекомендуют предусматривать 10-15-сантиметровую петлю по всему периметру потолка. Это позволит в случае необходимости поменять схему расположения лампочек. На фото внизу показан пример того, как правильно разместить отверстия с проводами под светильники:

Проводку нужно зафиксировать на стяжках, как это показано на следующей фотографии:

Проделывание отверстий

Понадобится коронка для работы с деревом. Такой коронкой просверливают гнезда под выключатели или провода в мебельных изделиях. В результате сверления нужно получить максимально ровные отверстия. Далее замеряют диаметр выступающей части прибора освещения и высверливают углубление на сантиметр меньше имеющейся окружности. Благодаря этому появляется возможность удалить проводку из зоны видимости подвесной конструкции.

Поиск неисправностей

Трещины на патроне могут появиться из-за механического действия (удары, падения, вибрации) на светильник. Элементы нужно менять. Для этого следует отключить электричество, снять лампу и патрон. Провода нужно немного зачистить и вставить их в клеммы нового патрона

При работе важно не перепутать жилы

В светильнике может сломаться балласт. Он регулирует количество подаваемого напряжения. Если поломка связана с балластом, дешевле будет купить новый светильник. Определить неисправность можно по гудению прибора.

Поломку предохранителя или блока питания распознают по мерцанию. Если светильник мигает, нужно сбросить питание, включив и выключив рубильник. Если это не помогло, придется поменять блок.

Что такое и чем отличаются современные светильники Армстронг?

До того как были открыты светодиоды, для освещения больших площадей использовались люминесцентные лампы. На тот момент газоразрядные источники света стали компромиссом между качеством света и его экономичностью. Но со временем многие офисы, магазины, выставочные площадки, больницы и другие учреждения перешли на более доступное и надежное светодиодное освещение. Поэтому под современными светильниками Армстронг обычно понимают именно LED-модели.

Действительно, светодиодные решения имеют ряд преимуществ:

• ресурс работы более 20 000 часов (у люминесцентных — только 10 000 часов);
• потребляют на 60% меньше электричества, чем газоразрядные;
• не содержат ртути, не требуют специальной утилизации, не излучают свет ультрафиолетового спектра;
• работают бесшумно, включаются без задержек и миганий;
• имеют эффективный световой поток. LED-освещение рассеивается под углом меньше 360°, а значит, лучи света направлены в основном на нужные объекты;
• лучше передают естественные оттенки, чем люминесцентные. Такое освещение выгодно подчеркивает товары в магазинах, не создает лишней нагрузки на зрение сотрудников офисов, заводов, учеников школ и т. п.

Перейти на LED-освещение можно двумя способами: заменив люминесцентные лампы на соответствующие светодиодные или купив готовые к установке панели для потолков Армстронг.

Основные элементы

Конструкция светодиодных ламп довольно проста. Ее элементами являются:

• LED-модуль.
• Корпус со светофильтром и цоколем.
• Плата подачи питающего напряжения (драйвер).

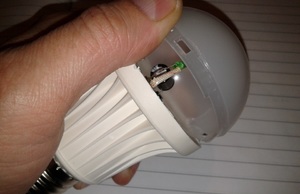

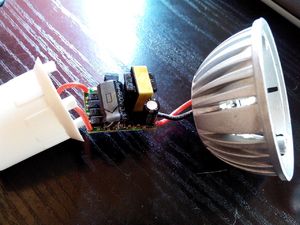

Доступ к электронной плате устройства можно получить после разборки корпуса. В дешевых лампах для ограничения показателей тока и напряжения используются конденсаторы. Рабочее напряжение светодиода составляет 3,3 В, а сила тока, в зависимости от типа лампы, находится в диапазоне от 20 до 50 мкА. Когда эти показатели превышаются, кристалл перегревается, и полупроводник выходит из строя.

LED-лампочки имеют довольно простую конструкцию: несколько десятков светодиодов соединены последовательно, образуя единый светоизлучающий элемент. С помощью электронной платы показатели тока и напряжения понижаются до нужного значения.

При увеличении электротока в разумных пределах, диод начинает излучать более сильный световой поток. В результате лампочка имеет более яркое свечение, чем другие виды, при прочих одинаковых параметрах.

Как поменять лампочку

Используются 3 способа крепления источника света. В зависимости от этого, а также от типа лампочки, замена производится разными методами.

Перед работой освещение нужно отключить на щитке и подготовить устойчивое основание. Поменять лампу, можно только после полного остывания корпуса осветительного прибора: очень велика опасность повреждения стеклянной части, что грозит травмой работнику.

Разбирать для этого подвесной потолок нужды нет, аппарат даже не вынимается из ячейки.

Специальный патрон – характерен для люминесцентных и светодиодных аппаратов. В первую очередь удаляют фиксирующее кольцо, снимают стекло с прозрачной части аппарата, а затем выкручивают лампочку. Специальный патрон требует дополнительного поворота на 90 градусов.

Чтобы поменять светодиодную или люминесцентную модель, следует надевать хлопчатобумажные перчатки или еще каким-то способом защитить руки: жирные пятна на кварцевом стекле колбы резко уменьшают срок службы.

В осветительной панели замена какого-либо либо устройства выполняются только после полного ее демонтажа. Модуль открепляют от проводов и вынимают из каркаса потолка.

На видео подробно рассматриваются все способы замены.

Принцип работы

Основным элементом конструкции LED-лампы является драйвер. Сетевое напряжение поступает на электронную плату и проходит через сглаживающий конденсатор с резистором. Благодаря этому ограничивается показатель электротока. Затем питающее напряжение попадает на диодный мостик, состоящий из 4 разнонаправленных полупроводниковых приборов. Этот элемент конструкции необходим для преобразования переменного тока в постоянный. После диодного моста на схеме расположены еще один конденсатор и резистор.

С их помощью показатель электротока снова понижается и ему задается требуемая частота. В результате напряжение питания с необходимыми параметрами попадает на группу последовательно соединенных светодиодов, которые начинают излучать световой поток.

Как правильно выбрать светодиодную лампу

Чтобы правильно выбрать светодиодные
лампы, следует учесть, что даже у изделий самых популярных производителей
бывают недостатки.

Важный элемент – радиатор, установленный между корпусом и цоколем. Если он изготовлен из пластика, то не способен обеспечить надлежащий теплоотвод. Дольше служат светодиодные лампочки с радиатором из алюминия. Спирали в нем расположены так, чтобы обеспечить наилучшую циркуляцию воздуха.

Особенности
выбора для потолочных светильников

Правильно выбрать модель светодиодной лампы для потолочного светильника достаточно сложно.

Если потолочный светильник люстра, то
после выбора цоколя определяется требуемый угол рассеивания. Для этого можно
использовать таблицу:

Существует следующие типы ламп из светодиодов, отличающиеся по форме:

• груши
  (самые распространенные, для больших плафонов с цоколем Е 27);
• шарообразные
  (для небольших круглых плафонов);
• свечи
  и свечи на ветру (с цоколем «миньон» для плоских и узких приборов освещения);
• рефлекторы
  (с цоколем GU 10 и GU 5.3 для точечных встраиваемых светильников);
• линейные
  (с цоколем G 13 для приборов, предусмотренных для освещения больших площадей);

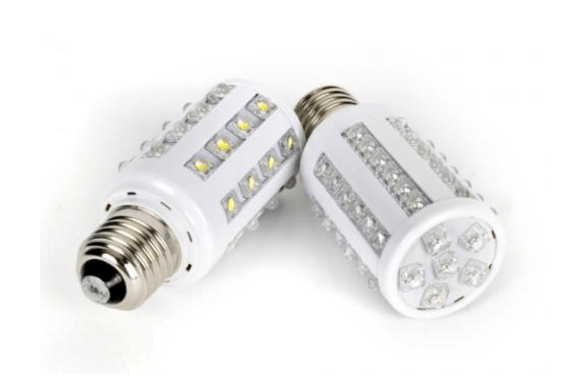

• кукуруза.

Можно выбрать лампы для промышлености,
улицы (с высоким уровнем защиты), автомобилей, растений.

Перед тем, как выбрать светильник, определяется место установки. Для люстры выбирайте грушу с углом рассеивания VWFL, для подсветки отдельных элементов интерьера подойдут свечи или свечи на ветру с углом NFL, для подвесных потолков — рефлекторы с цоколем GU 10 и GU 5.3 и углом FL или WFL.

Правила замены лампочек накаливания и
галогенок:

• если
  в светильнике меняется лампа накаливания, необходимо точно определить размеры
  плафонов, так как некоторые изделия на основе светодиодов имеют очень большие
  размеры;
• блок
  питания для галогенок не подойдет для светодиодов;
• диммеры
  поддерживают не все диоды;
• конструкция
  filament-ламп недоработана, поэтому у них много недостатков.

Я сам дома электрик – популярно об электротехнике

Когда делается ремонт светильника с перегоревшим светодиодом, его меняют целиком. Вставьте лампочку в колодку прибора.

Ведь требуется только изменение схемы, а светодиодные трубки по форме полностью повторяют лампы дневного света. Что нужно переделать? Теперь можно включить свет и оценить степень освещения мастерской.

Этот провод, тоже нужно отпустив винт, освободить.

Чтобы установить светодиодную лампу длиной мм, мм, мм или мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Так что есть возможность подобрать LED трубку для замены при переделке любого светильника.

Схема подключения светодиодных ламп вместо люминесцентных

Далее патроны, расположенные с одной стороны, нужно соединить между собой перемычками и вернуть на место, подключив отходящий от них провод к клеммной колодке. Следующий шаг — проверка наличия цепи между изолированными разъемами после установки перемычки.

Замена люминесцентных ламп на светодиодные Расчет эффективности замены люминесцентных ламп на светодиодные Неверно проводить сравнение характеристик светового потока люминесцентных и светодиодных ламп. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Обратите внимание! Замена люминесцентной лампы на светодиодную Т8 должна проводиться с учетом модели. Как правило, он прижат винтом к оголенному от краски месту корпуса светильника с помощью винта, как на фотографии

Вставьте светодиодные лампы. Делать это нужно обязательно: выключатель могли по ошибке установить в разрыв нулевого провода, а не фазового, и в этом случае прибор все время будет под напряжением как во включенном, так и в выключенном состоянии.

Они не содержат вредных отравляющих веществ, следовательно, не требуют особой утилизации после выхода из строя. Что нужно переделать?
Подключение двух люминесцентных ламп через один дроссель.

Принцип работы

Люминесцентные источники имеют такое наименование благодаря люминофору. Это покрытие, которое наносится внутри трубки. Люминофор дает лампе особые свойства, из-за чего увеличивается мощность по сравнению с классическими лампами при таком же потреблении энергии. В схеме подключения есть дроссель и стартер. Без них лампочка работать не будет.

• на электроны подается напряжение;
• в газовой среде под высоким напряжением поступает ток и образуется тлеющий разряд;
• ток проходит через спирали, прогревает их, в результате чего замыкаются контакты;
• после остывания стартерные контакты размыкаются;
• возникает импульсное напряжение на дросселе, из-за чего включается освещение.

Используются такие источники света в офисах, больницах, школах, администрациях, квартирах и других жилых и нежилых помещениях.

Снятие точечного светильника

Каждый владелец натяжных потолков рано или поздно задается вопросом – как менять светильники в таком потолке. Этот процесс также имеет свои нюансы, о которых мы и расскажем. Чтобы в процессе работы не возникло проблематичных ситуаций, прежде чем приступать к делу стоит внимательно ознакомиться со схемой, тогда все пройдет без запинки.

Снятие точечного светильника имеет некоторые трудности, а именно:

• В момент извлечения осветительного элемента, пружины, закрепляющие его над потолком, могут бить по пальцам
• Если не отключить электричество, есть большой риск удара током.
• Когда пружины слишком тугие, при извлечении лампы можно повредить штробу.

Однако при определенной предосторожности можно избежать этих проблем. Учитывая все вышеперечисленные правила, вы сможете легко поменять встроенный светильник в своем натяжном потолке

Учитывая все вышеперечисленные правила, вы сможете легко поменять встроенный светильник в своем натяжном потолке.

Распространенные виды светодиодных светильников

Новые осветительные приборы покупают по окончании строительства дома, при переезде в новую квартиру, во время ремонта. Какой выбрать, в первую очередь зависит от места установки и требований к уровню освещенности.

Потолочные светильники бывают:

• для
  жилых помещений и офисов;
• промышленные,
  складские;

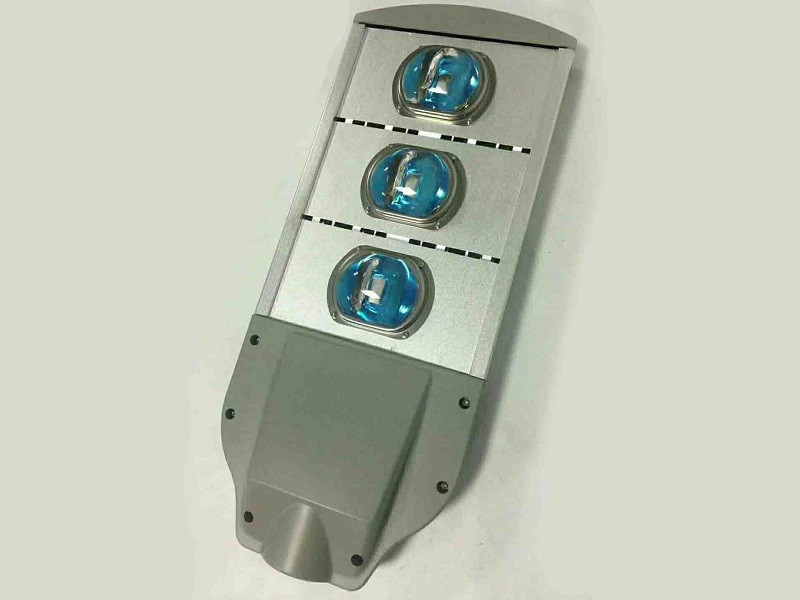

• уличные
  (ландшафтные и для фасадов);
• для
  ЖКХ;
• для
  бань, саун и бассейнов.

Приборы для помещений бывают встраиваемые и подвесные, устанавливаются на стены, потолки или предметы интерьера.

В любом осветительном приборе важны не
только характеристики источников света, но и конструкция, тип монтажа,
назначение. Встраиваемые модели обладают высокой светоотдачей, их можно выбрать
для различных помещений.

Потолочный светильник может быть
накладной, встраиваемый (в подвесную конструкцию) или подвесной (люстра). Встраиваемые
модели производятся с корпусом, оснащенным предохранительным экраном,
предотвращающем блики. Для люстр светодиоды выбирают редко, если они не имеют
абажура или плафона. Причина – непривлекательный внешний вид из-за основания, в
которое спрятан радиатор.

Часто светодиодные лампы используют в переносных светильниках и ночниках. Первые подходят для акцентирования внимания на отдельных участках или предметах интерьера, вторые – в местах, где необходимо прибор поворачивать в разные стороны.

Плюсы и минусы потолков Армстронг

Область применения Армстронга достаточно широка: его используют для отделки потолков в общественных местах и офисах, спортивных и культурных центрах, кафе и магазинах. Также удачно вписываются они в дизайн квартир.

Подвесной потолок Армстронг семейства Trulok

Достоинства потолков Армстронг:

• невысокая цена;
• хорошая звуко- и теплоизоляция;
• большой выбор материалов плит позволяет создать любой дизайн;
• не требуется предварительная подготовка потолка;
• простой монтаж, не требующий привлечения специалистов;
• возможность скрыть коммуникации и вентиляционные системы, обеспечить простой доступ для их осмотра и ремонта;
• простая установка встроенных светильников;
• возможен демонтаж и повторное использование (система потолка полностью разборная).

Потолок Армстронг с плитами из натуральной древесины

Недостатки такой конструкции заключаются в том, что она:

• понижает высоту потолка минимум на 20 см, поэтому для отделки квартир подходит не всегда;
• не подходит для помещений нестандартной формы;
• не защищает от протечек;
• боится влаги, органические плиты размокают и деформируются.

Благодаря огромному списку достоинств популярность потолков Армстронг не уменьшается, несмотря на новые технологии подвесных и натяжных потолков. Потолок Армстронг достаточно просто установить своими руками в квартире или офисе.

Цены на потолок «Армстронг»

потолок «Армстронг»

По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко

Это интересно: Как правильно заземлить ванну в квартире?

Cколько светильников Армстронг нужно на квадратный метр офиса, магазина или другого помещения?

Чтобы рассчитать количество источников света для магазина, отеля, школы и другого учреждения, нужно обратиться к профессионалам, например, специалистам магазина MAXUS. Ниже мы приводим данные только для приблизительных подсчетов.

В качестве основы берут требования СНиП:

• на складе, в подсобке, коридоре и других местах, где не выполняются визуальные задачи, допустимо освещение 100–150 лк;
• в жилых комнатах, в том числе в номерах отеля, этот показатель должен составлять порядка 200–300 лк;
• в библиотеках, лабораториях, офисах, аудиториях и помещениях похожего назначения нужно освещение не ниже 500 лк;
• в чертежных, на производствах и других местах, где работают с мелкими деталями, — от 1000 лк.

Чтобы рассчитать, сколько светильников армстронг нужно установить на квадратный метр, учитывайте размеры и форму комнаты, схему расположения источников света, цвет и отражающую способность стен, потолка и других поверхностей.

Имеет значение высота помещения и расстояние от пола до освещаемой поверхности. Ведь если модель со световым потоком 1000 лм находится в метре от рабочего стола, то освещенность составит 350 лк, а если до целевой плоскости — 3 метра, показатель упадет до 115 лк. Кроме того, учитывают КСС, яркость и другие характеристики источника света.

Пример расчета освещения для офиса в программе для светотехнического проектирования

Преимущества и недостатки

Основные плюсы светодиодного светильника Армстронг:

• интенсивная яркость, которая создается большим числом светодиодов, в отдельных моделях до 32 штук;
• бесшумность;
• отсутствие мерцания, в том числе при скачках напряжения;
• длительность эксплуатации – 50 тысяч часов, что составляет 3 года непрерывного использования (не нужно менять лампы);
• антивандальная лицевая панель, защищающая устройство от повреждений и выполняющая функцию рассеивания света;
• алюминиевые детали конструкции, которые отводят тепло от источников света, тем самым продлевая срок работы;
• равномерный белый свет полезен для организма, не вызывает утомления;
• простота монтажа.

Перечисленные достоинства перевешивают высокую стоимость и характеризуют светильник как практичный и эффективный прибор для освещения любого помещения.

Недостатки:

1. Высокая цена. От 1000 до 5000 рублей, в зависимости от производителя. Покупатель не сразу решится на дорогостоящее приобретение.
2. Однообразность внешнего вида моделей. Но подобрать светильник в стиле помещения можно;
3. Холодная цветовая температура утомляет глаза;
4. Через 3-4 года использования яркость значительно снижается, требуется замена лампы независимо от ее работоспособности.
