GL 15

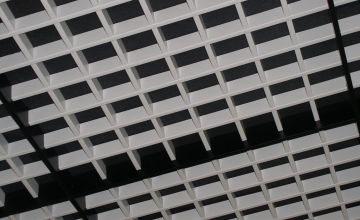

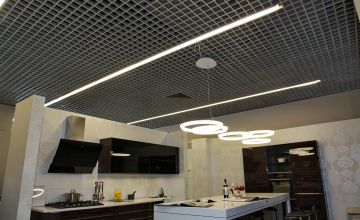

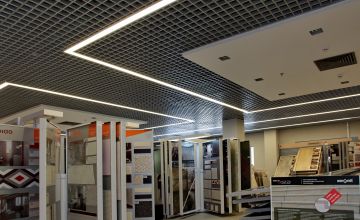

Грильято GL-15 – современная модификация потолка грильято, открывающая новые возможности при обустройстве и обновлении потолочного пространства, сочетающая в себе легкость и ажурность решетки грильято и функциональность подвесной системы Т-15 Prim.

Размер ячейки

50x5060x6075x7586x86100x100120x120200х200150×150

Наименование

• GL-15
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Калькулятор

Сформировать

Описание

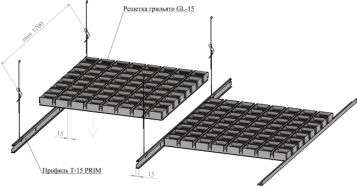

Cистема состоит из отдельных объемных решеток образованных пересекающимися окрашенными профилями. По периметру решетка обрамлена L-образными окрашенными профилями. Каждая отдельная решетка легко вставляется в кашпо подвесной системы «Т-профиль» шириной 15 мм. По завершению монтажа решеток на подвесную систему поверхность производит впечатление сплошной (непрерывной) конструкции.
Использование подвесной системы Албес «Т-профиль PRIM» совместно с системой потолков GL15 не только обеспечит быстроту и легкость монтажа, но и позволит сохранять целостность и прямолинейность подвесного потолка на весь период эксплуатации.

Данный тип потолка дополнительно комплектуется светильниками типа:

RVA, RAMKA LED, ULTRA LIGHT LED, UNIVERSAL LED.

Преимущества

Основное преимущество «GL15» обеспечивается его функциональными и эксплуатационными свойствами. Это достигается путём сочетания подвесной системы Т-15 «Prim» и металлической решетки. Решетка легко монтируется и при необходимости демонтируется, обеспечивая возможность лёгкого доступа к инженерным коммуникациям, а также быстрый процесс обновления потолочного пространства.

• Удобство монтажа — установка L-профилей на решетку не требует дополнительных операций по его закреплению
• Идентичный материал изготовления — система т-профилей и решетки изготовлены из одного сырья, что гарантирует стабильный цвет
• Жесткость конструкции — наличие дополнительных ребер жесткости
• Монолитность потолочного пространства — единый уровень т-профиля и решеток Грильято

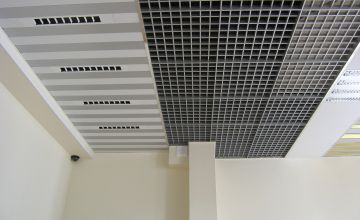

• Архитектурный дизайн  -возможность совмещения в одном пространстве (на одной подвесной системе) разноплановых потолочных элементов, путем чередования кассет и решеток.

Технические характеристики

Процент прозрачности Грильято GL 15

Сертификаты и заключения

Наименование
Действителен до

О проекте

В зарубежной практике тесное сотрудничество архитектора и производителя строительных материалов воспринимается как нечто само собой разумеющееся. Да и может ли быть иначе, если архитектор в силу возложенных на него компетенций является ключевой фигурой всего многоэтапного процесса проектирования и воплощения задуманного в жизнь. Постепенно понимание сути профессии архитектора приходит и в Россию. И вслед за представительствами зарубежных производителей строительных изделий и материалов российские компании также вводят в свою структуру специальные подразделения, отвечающие за коммуникацию с архитекторами.
    Забегаев Сергей Константинович,
    заместитель генерального директора, ТД «Албес»

Расчет освещения

Для определения необходимого количества светильников, необходимо определиться с уровнем освещенности, который нормируется для определенного типа помещения и/или для различных видов работ. Значения нормируемой освещенности отражены в СанПиН 2.2.1/2.1.1.1278–03. Для офисных помещений он составляет 400–500 лк на расчетной плоскости на высоте 0,8 метра от пола (высота рабочего стола).
Метод коэффициентов использования позволяет простыми вычислениями решать относительно простые светотехнические задачи — определение необходимого количества осветительных приборов и расчет средней освещенности.
Вычисления производятся по следующей формуле:


Е — нормируемая освещенность
S — площадь помещения
Кз — коэффициент запаса, учитывает падение освещенности в процессе эксплуатации.
U — коэффициент использования (в таблицах коэффициентов использования), характеризует эффективность использования светового прибора в помещении определенных габаритов и типов поверхностей.
n — количество ламп в светильнике
Фл — световой поток лампы


Для определения коэффициента использования (U) необходимо рассчитать индекс помещения k и определить коэффициенты отражения поверхностей помещения (стены, пол и потолок). Индекс помещения (k) рассчитывается по следующей формуле:


Пример: Пусть имеется помещение шириной 5,8 м, длиной 6 м и высотой 2,8 м, где a — длина помещения, b — ширина.


Выбираем коэффициенты отражения по таблице 1 и коэффициент запаса по таблице 2.


Таблица 1. Коэффициенты отражения

Таблица 2. К₃ — коэффициент запаса

Примем, что коэффициенты отражения равны 50, 30, 20, и найдем коэффициент использования по таблице 3 для светильника RVA 418. Е = 400 лк, S = 34,8 м2, Кз = 1,4, n = 4, Фл = 1350 лм (лампа 18 Вт)

Таким образом, данное помещение должно быть освещено светильниками RVA 418 в количестве 8 шт. при равномерном размещении по поверхности потолка для достижения освещенности Е = 400 лк на рабочей поверхности (0,8 м от пола).

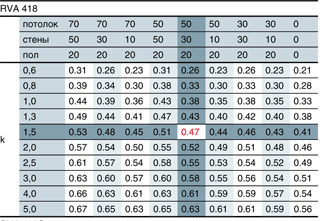

Таблица 3. Коэффициенты использования

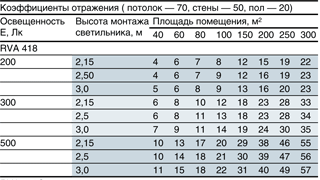

Расчет количества светильников

Грильято «Разноуровневый»

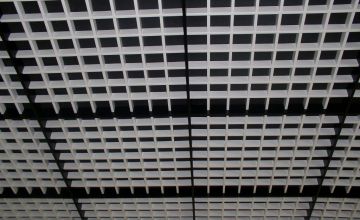

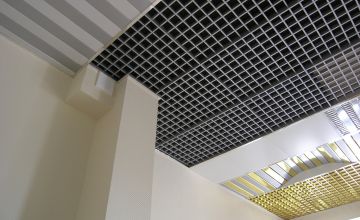

Растровый потолок Грильято «Разноуровневый» создает новое визуальное ощущение, когда все потолочное пространство четко поделено на отдельные модули 600х600 мм выступающими направляющими. Функциональность данного типа подвесного потолка позволяет без труда определить модуль, необходимый для демонтажа и тем самым легко проникнуть в запотолочное пространство.

Размер ячейки

50x5060x6075x7586x86100x100120x120150x150200x200

Наименование

• GL-15
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Наименование

• GL-15
• GL-24
• Пирамидальный
• Разноуровневый
• Стандартная

Рекомендованные светильники

• RVA 418G, ROA 418G
• RPA 418 G
• ROA LED G,RPA LED G

Калькулятор

Сформировать

Описание

Потолок Грильято «Разноуровневый» представляет собой объемную решетку 600х600 мм, образованную профилями «мама» и «папа» шириной 5 и 10 мм, высотой 30 мм, 40 и 50 мм, закрепленную на несущие направляющие шириной 10 мм и высотой 50 мм, длиной 600 мм, 1200 мм, 2400 мм.

Данный тип потолка дополнительно комплектуется светильниками типа:

ULTRA LIGHT LED Grigliato.

Преимущества

Потолки Грильято «Разноуровневое»:

1.      Грильято «Разноуровневый» создает новое визуальное ощущение, когда все потолочное пространство четко поделено на отдельные модули 600х600 мм выступающими направляющими. Тем самым создается новое дизайнерское решение.

2.      Функциональность данного типа потолка позволяет легко определить модуль, необходимый для демонтажа и тем самым легко проникнуть в запотолочное пространство.

Технические характеристики
