Как производится монтаж плит перекрытия

Советы профессионалов

Плиты перекрытия укладываются на стены в строгом соответствии с проектно-технической документацией на строительство здания. «Коробка» будущего объекта проектируется таким образом, что обеспечить оптимальную глубину опирания – без разрывов по периметру и защемления.

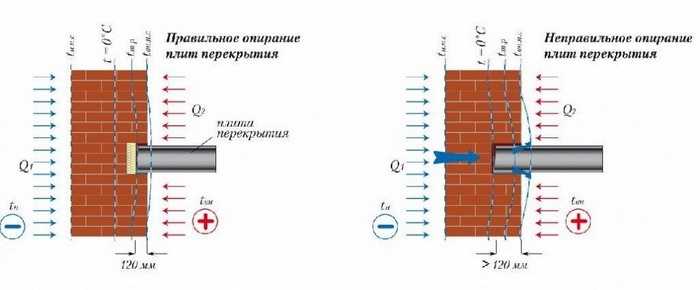

Рисунок 12. Примеры правильного и неправильного опирания ЖБ плит

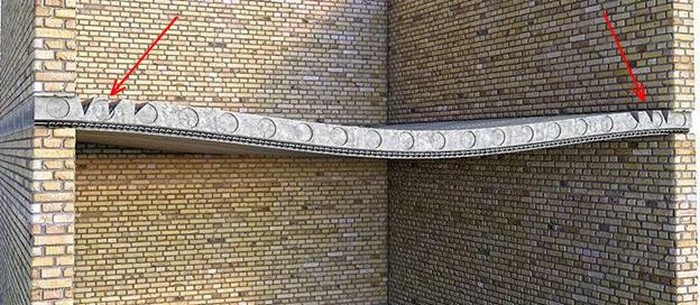

Рисунок 13. Результат защемления плиты перекрытия

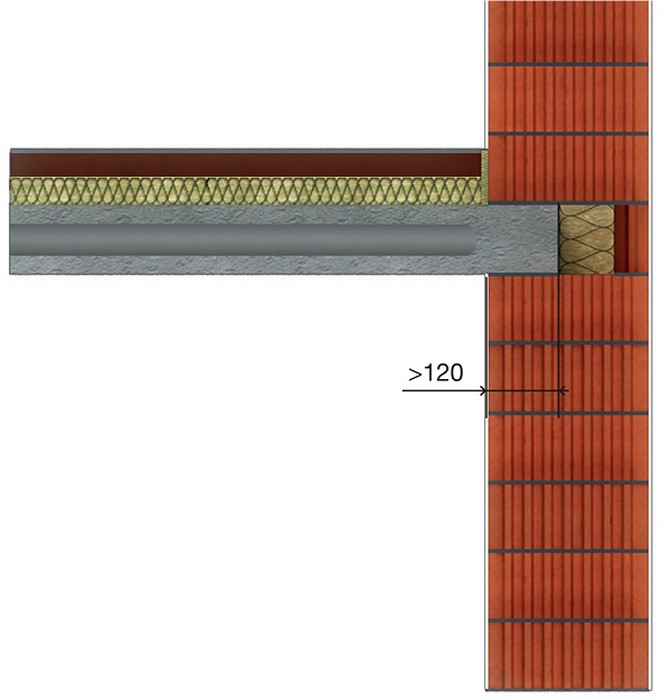

В качестве примера можно рассмотреть укладку железобетонного изделия на стены стандартной толщины 380 мм (рис. 14) из крупноформатных керамоблоков. При обеспечении оптимальной глубины опирания 120 мм с обеих сторон между ЖБИ и стеновой конструкцией останется  пустое пространство для теплоизоляционной воздушной прослойки.

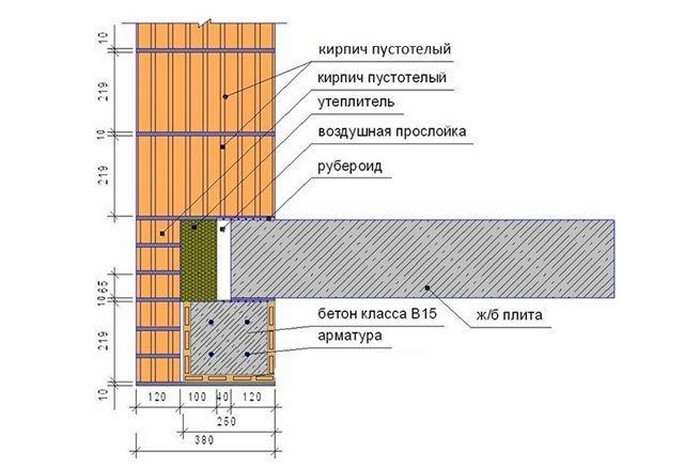

Рисунок 14. Пример укладки плит на стены толщиной 380 мм из поризованных блоков с обеспечением воздушной прослойки

Более подробно вопрос раскладки плит перекрытия рассмотрен в представленном видео:

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 6208 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 7675 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 8133 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 7740 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 3557 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 11442 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 4335 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 4988 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 6908 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 9328 руб/штПодробнее

Возведение фундамента для межкомнатных стен

Фундамент под тяжелые межкомнатные стены

Качественная основа под внутренние перегородки получается в том случае, если фундамент заливается одновременно под все стены. Однако в некоторых случаях возникает необходимость возводить перегородки в уже построенном доме. Работы по заливке фундамента под внутренние стены в этом случае проводятся в следующем порядке:

1. Внутри дома по всей площади выкапывают яму глубиной до 50 см. Дно ямы засыпают песком и тщательно утрамбовывают.
2. Проводят разметку траншеи. Чтобы перегородки получились ровными и прямыми, нужно провести равномерную закладку фундамента. Поэтому на данном этапе рекомендуется пользоваться строительным уровнем.
3. Теперь можно приступать к выкапыванию траншеи. Грунт следует убирать до твердого слой. Ширина траншеи зависит от материала, выбранного для изготовления перегородок, плюс небольшой запас около 2 см. это позволит предотвратить оседание перегородок, и появление на них трещин.
4. Для большей прочности необходимо связать общий фундамент с основой, предназначенной под межкомнатные стены. Для этого в фундаменте с помощью перфоратора высверливают отверстия. Делают это в тех местах, где траншея соприкасается с бетоном. В полученные отверстия устанавливают прутья арматуры.
5. Готовые траншеи заполняют бетонной смесью.
6. Верхняя часть нового основания тщательно выравнивается и разглаживается. На таком основании можно возводить качественную перегородку.
7. Проводить какие-либо строительные работы на таком основании можно только по истечении 3-4 недель. За это время бетонный раствор полностью застынет, и основание окрепнет.

Фундамент под перегородки можно сделать еще одним способом: заливка основания пола бетонным раствором. Использование такого варианта требует значительных материальных затрат и тщательной подготовки почвы.

1. Для начала снимают верхний слой почвы.
2. В местах, где планируется возведение перегородок, роют траншеи на глубину до 50 см.
3. Всю площадь, включая дно траншеи, тщательно утрамбовывают, обильно смачивая и подсыпая щебень. В траншеи дополнительно укладывают сетку из арматуры.
4. Вся площадь заливается бетонным раствором в один прием. Это обеспечит связь основного фундамента и его ответвлений.

Основание под легкие стены между комнатами

Облегченные варианты перегородок могут возводиться на балках, которые опираются на несущие стены. Для этого в стенах на этапе возведения оставляют ниши. Главное условие – ниша должна располагаться ниже основного пола на 10 см.

Если ниши в стене отсутствуют, можно выполнить их с помощью перфоратора.

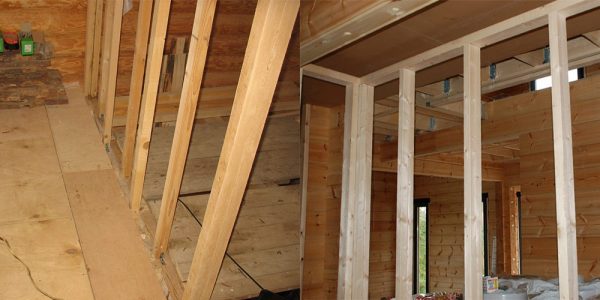

Основание под облегченные перегородки

Длина балки не должна превышать 6 метров, чтобы избежать проседания стен во время эксплуатации. Если расстояние между стенами превышает этот параметр, то под балку необходимо воспользоваться опорным столбом. Его установка проводится только на плотный грунт.

Качественное снование под межкомнатные перегородки предотвратит их деформацию и разрушение. Следовательно, эксплуатация дома в течение долгих лет не доставит хлопот и разочарований.

Особенности монтажа плит перекрытия на стены из разных материалов

Многие начинающие строители задаются вопросом, как правильно укладывать плиты перекрытия на несущие стены. Здесь многое зависит от материала, из которого возведена «коробка» здания, поэтому рассмотрим подробнее особенности монтажа на конструкции из кирпича, поризованных, керамзитобетонных и газобетонных блоков.

Кирпичные стены

Раскладка плит перекрытия на кирпичные и бетонные стены может производиться непосредственно на опорную плоскость несущих конструкций на цементно-песчаный раствор толщиной до 20 мм

Но при укладке на стены из кирпича важно учитывать глубину опирания – оптимальным значением является 120 мм.

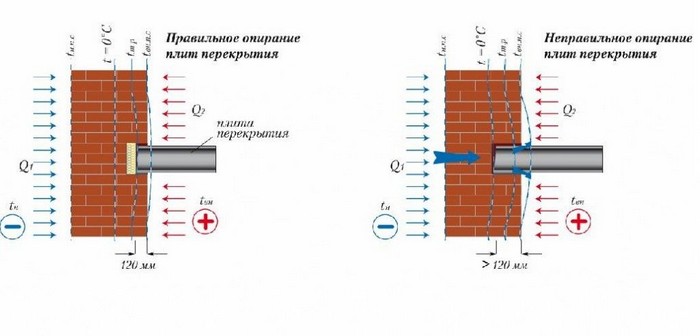

Рисунок 3. Схемы правильной и неправильной укладки железобетонных изделий

Стеновые конструкции из керамзитобетонных блоков

Более сложным является вопрос о том, как правильно класть плиты перекрытия на стены из керамзитобетона. Эти блоки обладают меньшей прочностью, чем рядовой кирпич, поэтому строительными нормами и правилами регламентирована необходимость предварительного устройства армопояса толщиной 150-200 мм поверх несущих конструкций. Монолитная железобетонная лента непосредственно под плитой обеспечит более равномерное распределение нагрузок.

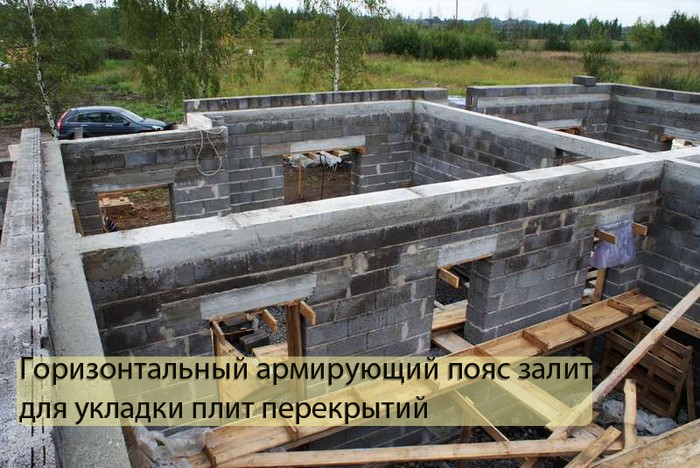

Рисунок 4. Армопояс поверх стен и керамзитобетонных блоков

Установка плит перекрытия производится после набора монолитным поясом достаточной прочности. Оптимальная глубина опирания составляет 100-150 мм.

«Коробка» из газобетона

Технология укладки плит перекрытия на конструкции из газобетона тоже предполагает необходимость устройства горизонтального армирующего пояса по всем несущим стенам для равномерного распределения нагрузок.

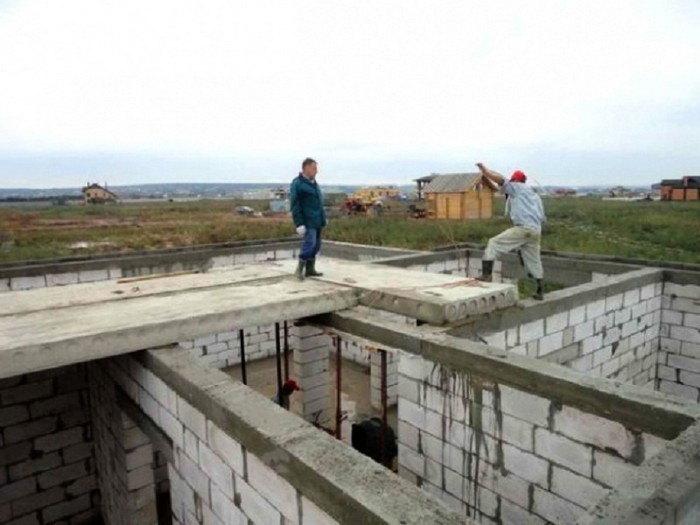

Фото 5. Монтаж пустотных ЖБИ на стены из газобетонных блоков

Зона опирания вглубь стены должна составлять в пределах 100-170 мм в зависимости от способа выполнения армопояса и длины монтируемых изделий.

Стены из поризованных блоков

Правильная укладка плит перекрытия на конструкции из поризованных блоков подразумевает расположение железобетонных изделий на, так называемую «растворную постель» – слой раствора толщиной 30 мм, армированный сеткой с размерами ячейки 50х50 мм из проволоки диаметром 4 мм.

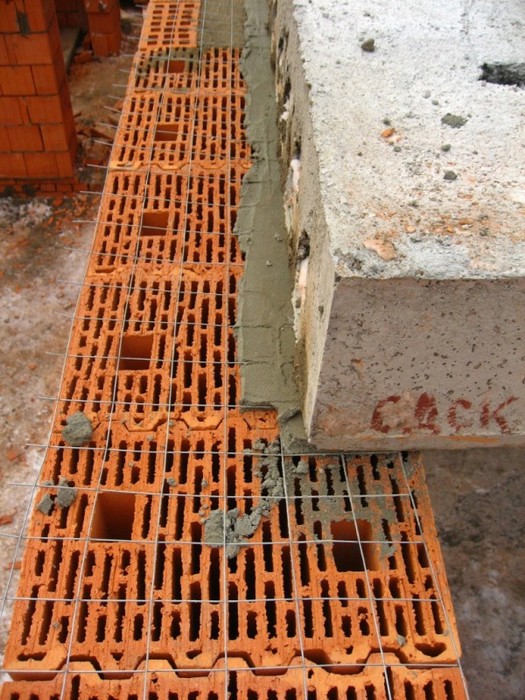

Фото 6. Монтаж ЖБИ на слой раствора, армированный сеткой

Существует еще один способ раскладки. Перед тем, как укладывать плиты перекрытия, нужно сделать 3 прокладных ряда армированной кладки из полнотелого кирпича соответствующей марки, на которые и будут монтироваться железобетонные изделия.

Глубина опирания в обоих случаях должна равняться 120 мм.

Рисунок 7. Схема укладки плиты на конструкции из крупноформатных керамических блоков

Основные правила укрепления

Усиливаемая плита перекрытия – реальный источник опасности, ведь любое неправильное действие может привести к ее обрушению. Для безопасного выполнения восстановительных работ нужно сделать следующее:

• Укрепить конструкцию распорками с целью перераспределения воздействующих на нее нагрузок – подойдут металлические трубы, швеллера, брус большого сечения. Опоры при этом распираются клиньями и деревянными подкладками.
• Очистить участки в местах предполагаемых работ от краски и других отделочных материалов, а также от осыпающейся штукатурки. Удалить ржавчину с арматуры и бетона с помощью щетки по металлу и обработать специальным преобразователем коррозии.
• Демонтировать с верхней части плиты пол или убрать стяжку.
• Тщательно очистить и обеспылить места соприкосновения старого и нового бетона.

Фото 2. Вот, что может произойти при несоблюдении базовых требований безопасности при укреплении конструкций

Глубина заведения на стены

Минимальное опирание плит перекрытия регламентируется нормативными документами. Оно зависит от:

1. Типа здания — производственное, административное или жилое.
2. Толщины кирпичной несущей стены.
3. Видов нагрузки — динамическая или статическая.
4. Величины нагрузки — точечная и распределенная.
5. Длины ЖБИ.
6. Размеров перекрываемого пролета.

Точные данные размера нахлеста получают с помощью расчетов инженерами-проектировщиками, они должны укладываться в норматив 9-12 см.

Элементы межэтажных перекрытий производятся с указанием 2 размеров:

• конструктивного, который равен расстоянию между торцами потолочной плиты (чистая длина);
• модульного — запланированная ширина пролета.

Так, при укладке 6-метровых пустотных плит учитывают фактический размер изделия в 5,98 м. Если оставить по 2 см на штукатурку с каждой стороны, то, чтобы сделать комнату 5,7 м в ширину, следует монтировать изделие с глубиной нахлеста 12 см.

В том случае, когда величина опирания больше установленной правилами, ЖБИ защемляется. Т. е. часть нагрузки ложится на торец элемента перекрытия. Кирпичная кладка несущих стен будет медленно растрескиваться за счет неправильной работы всей конструкции.

Дополнительно к этому увеличенный нахлест приводит к излишним теплопотерям, т. к. торец располагается наружу.

При меньшей, чем требуется, минимальной величине заглубления нагрузка переходит на край кладки и вызывает ее обрушение.

Выдержка из СНиП

Требуемая глубина опирания плиты перекрытия указана в СНиП. В разделе, касающемся крупнопанельных конструктивных систем, отмечено, что по 2 сторонам многопустотные плиты должны заходить на несущие панели:

• на 100 мм — при высоте более 220 мм;
• на 80 мм — при высоте менее 220 мм.

В любом варианте опорное расстояние не должно превышать 15 см. На 3 и 4 стороны ЖБИ с наличием множества пустот не закладываются.

Изделия, выполненные монолитно, укладываются на стены из железобетона или бетона с глубиной опирания:

• 7 см — при пролете более 4,2 м и монтаже по 2 сторонам;
• 5 см — при значении менее 4,2 м и 2 сторонах или более 4,2 м и 3 сторонах;
• 4 см — по 4 сторонам (по контуру).
