Схемы и чертежи потолков из гипсокартона

Планирование потолка

Перед началом работ следует точно представлять, какой потолок из гипсокартона вы хотите увидеть по окончании работ. Они могут быть нескольких видов, и каждый имеет свои технические особенности, с которыми вам предстоит столкнуться. Если вы хотите вести работы самостоятельно, нужно перед началом работы составить небольшой эскиз или чертеж с указанием размеров, чтобы представлять, с чем вы можете столкнуться. Гипсокартонные потолки делятся на несколько основных видов.

Одноуровневые

Представляют собой подвесную конструкцию, способную быстро скрыть любой изъян строителей в гостинной, коридоре спальне или другой комнате. Он может быть самостоятельной частью интерьера или представлять собой продолжение и деталь многоуровневого сооружения. Главным достоинством подобной конструкции является незначительная потеря высоты комнаты. Чаще всего такой гипсокартонный потолок используют в небольших комнатах для украшения интерьера.

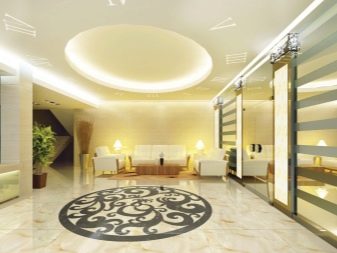

Многоуровневые

Сложные конструкции, позволяющие дизайнеру шире использовать полет фантазии. Они представляют собой двух, трех или более уровневые пространства, позволяя визуально изменять комнату и моделируя абсолютно новую конфигурацию помещения, отражая внутреннюю потребность хозяина квартиры в видении окружающего мира

Необходимо соблюдать одно важное правило при создании многоуровневых конструкций. Чем ниже опускается сооружение, тем меньшую площадь оно должно занимать

Изготовление каркаса зависит от дизайнерского проекта, который вы собираетесь реализовать. Существует несколько видов многоуровневых форм гипсокартонных потолков.

1. Рамочный с несколькими ступенями. Чаще всего это простой многоступенчатый короб с неправильной формой. Он служит для монтажа в нем осветительной техники.
2. Диагональные конструкции используются для разделения помещения на разные уровни по высоте, каждая из конструкций может иметь собственную форму и соединяется в единую продуманную композицию.
3. Зональные разграничивают комнату на функциональные зоны, отдыха, работы и так далее. Каждой части помещения должен соответствовать свой уровень и отличаться по размеру и высоте. Границы можно отметить точечными светильниками или светодиодной лентой.

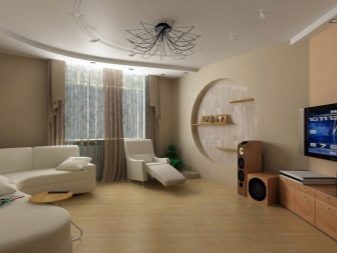

Разнообразные геометрические формы, цветы или волны. Благодаря использованию гипсокартона можно создавать любые самые затейливые и необычные фигуры. Чаще всего это неправильной формы, подсвечиваемая изнутри спираль. Допускается комбинирование нескольких различных фигур, соединенных в единую продуманную концептуальную композицию. Хорошие специалисты могут выполнить мелкоячеистый узор всей поверхности потолка. Такая работа требует высокой квалификации и хорошего расчета. Сегодня существуют «парящие» формы гипсокартонных потолков, которые дают иллюзию легкости и воздушности, придавая пространству дополнительный объем и необычную форму.

Создание многоуровневого подвесного потолка

Пожалуй, среди всех разновидностей подвесных потолков самым сложным в монтаже является потолок из гипсокартона. И не только потому, что он требует выполнения большого количества разных технологических процессов и финишной отделки после сборки всей конструкции. Но ещё и потому что сам материал достаточно тяжелый, но в то же время хрупкий, требующий определенной сноровки при раскрое и крепеже.

Однако общая последовательность действий, в процессе которых создается многоуровневый подвесной потолок своими руками, аналогична для всех подобных систем. Главное отличие заключается в материалах, используемых для облицовки. Это могут быть дерево, пластиковые или алюминиевые панели, металлические или зеркальные кассеты и т.п. (подробности см. Двухуровневые потолки из гипсокартона своими руками: подробный обзор и видеоурок)

Проектирование потолка

Прежде чем приступать к устройству подвесной конструкции, необходимо создать её точный эскиз в любом удобном масштабе. Проще всего сделать это в компьютерной программе, позволяющей создавать трехмерные изображения. Но вполне подойдут и обычная миллиметровка или листок в клетку.

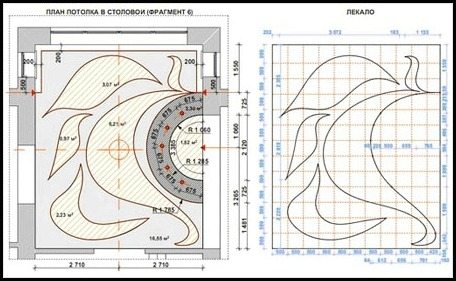

Создание эскиза в компьютерной программе облегчит вашу работу

Когда эскиз будет готов, необходимо точно определить по нему длину и ширину всех прямолинейных участков, центры и радиусы дуг, а также высоту каждого уровня.

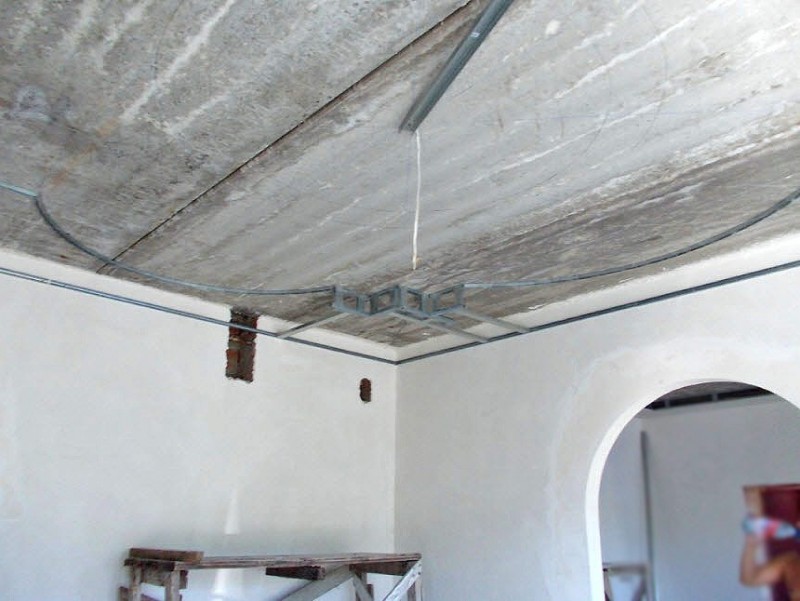

Используя эти данные, перенесите эскиз на черновой потолок. На стенах отметьте уровень самого нижнего яруса и убедитесь, что такое его положение вас устраивает.

Монтаж каркаса

Чтобы правильно смонтировать двухуровневый подвесной потолок своими руками, необходимо очень ответственно отнестись к этому этапу.

Независимо от вида потолка, каркас собирается в такой последовательности:

• Находится самая нижняя точка базового потолка, и от неё по всему периметру комнаты отбивается уровень. Именно от этой линии и следует откладывать все вертикальные размеры.
• Вымеряются и отрезаются по длине все направляющие профили, которые крепятся к стенам на заданном уровне посредством дюбелей и саморезов.
• Создается каркас каждого уровня с использованием продольных и поперечных профилей. Они выставляются по уровню с помощью регулируемых подвесов.

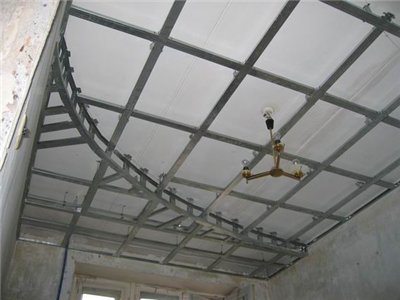

Каркас для двухуровневого потолка полностью смонтирован

Готовый каркас перед облицовкой снова выверяется по уровню.

Так как подвесной двухуровневый потолок станет основой, в которую будут монтироваться светильники, не забудьте перед облицовкой каркаса развести все провода на заданные на эскизе отметки.

Облицовка

Дальнейшие работы зависят от вида потолка.

Листы гипсокартона нарезаются по размеру электрическим лобзиком или ножовкой по металлу. К каркасу они крепятся саморезами по металлу таким образом, чтобы поперечные швы между соседними листами не совпадали. В отмеченных местах специальной насадкой вырезаются отверстия для светильников. В последнюю очередь закрываются вертикальные участки. Если они выгибаются в ту или иную сторону, полоска гипсокартона на 15-20 минут смачивается теплой водой, после чего аккуратно сгибается.

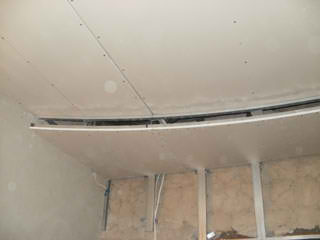

Облицовка каркаса гипсокартоном

Если вы монтируете реечные подвесные двухуровневые потолки, вам придется только нарезать рейки по длине и крепить их к каркасу методом защелкивания на специальных выступах профилей. Никакого крепежа не понадобится. Вертикальные участки закрываются специальным декоративным профилем – эвольвентой. Он хорошо гнется, поэтому проблем у вас не возникнет (см. статью Подвесные потолки реечные для ванной: особенности установи и монтажа)

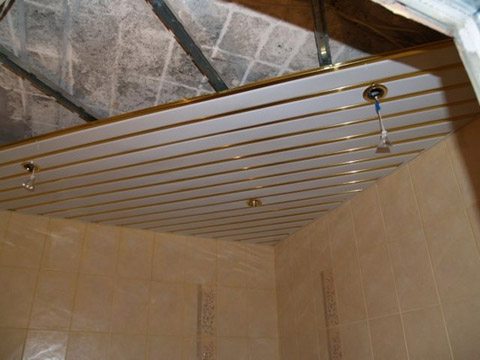

Монтаж реечного потолка

Пластиковые панели крепятся к каркасу мелкими саморезами по металлу через монтажную полку. Следующая панель плотно вставляется в паз предыдущей, прикручивается к каркасу. Для обрамления внутренних и наружных углов при переходе на следующий уровень используются специальные уголки.

Облицовка пластиковыми панелями

По окончании монтажа потолки из гипсокартона останется зашпаклевать и покрасить, а все прочие подвесные системы сразу готовы к эксплуатации.

Тонкости монтажа

На что крепим

Измерив комнату и определившись со схемой раскладки листов необходимо смонтировать каркас.

Рассмотрим этот процесс пошагово.

1. Укрепляем по периметру комнаты потолочный направляющий ПНП-профиль. Крепление ведется саморезами, потому заранее запаситесь шуруповертом.

Крепление ПНП и ПП профилей между собой.

1. В ПНП-профиль устанавливаем и закрепляем  несущий ПП-профиль.
2. В местах пересечения профилей устанавливаем так называемые крабы. Они придадут конструкции жесткость во всех направлениях.

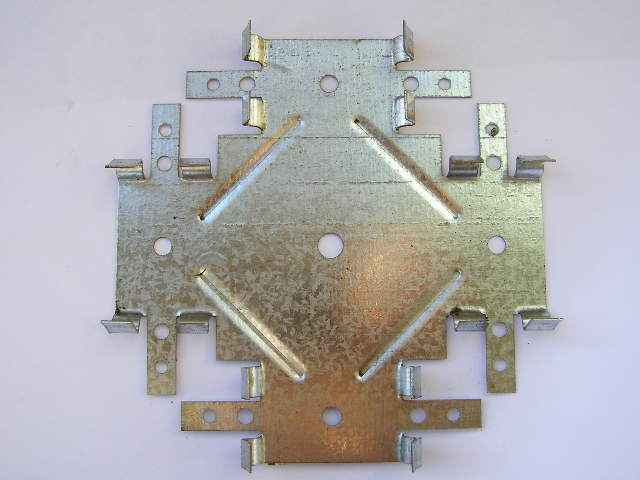

Краб для скрепления профилей

1. К потолку, конструкция крепится за счет прямого подвеса (для одноуровневого потолка), если потолок опускается менее чем на 12 см.

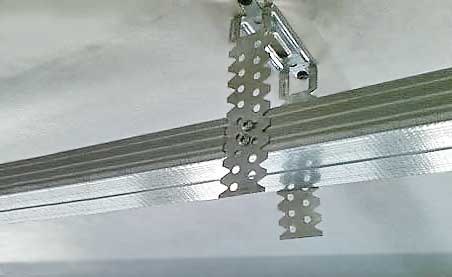

Крепление крепежного подвеса П-образной формы (пэшка) и направляющей.

Если дизайн потолков из гипсокартона предусматривает свес больше чем 12 см, применяется подвес с разжимными ушками и спицей.

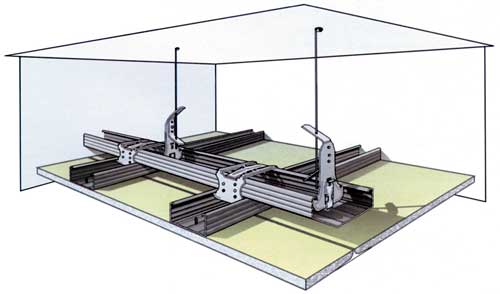

Схема монтажа каркаса на спицах

1. Когда несущего профиля по длине не хватает можно «наростить» его при помощи соединителя. Так же соединитель станет незаменимым помощником в применении обрезков профиля.

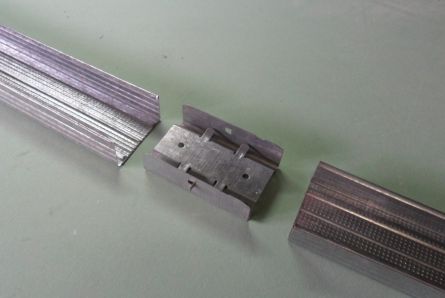

Соединитель для сращивания профилей

Монтируем осветительные приборы

Все проекты подвесных гипсокартонных потолков предусматривают освещение. Причем, чем нестандартней и эффектней дизайн потолка, тем эксцентричней световое решение.

Освещение может быть:

• Центральное;
• Точечное;
• Светодиодное;
• Оптоволоконное.

В основном применяют смешанное освещение: парадная люстра и несколько точечных светильников для подвесных потолков; точечный свет и неоновая подсветка и т.д.

А как же поместить светильник в толщу потолка?

Инструкция проста.

1. На плане потолка, составленном заранее, должны быть нанесены все точки света;
2. В листах гипсокартона перед монтажом прорежьте отверстия точно по диаметру светильника. Если до начала монтажа конструкции размер осветительного прибора еще не ясен не беда. В запланированных местах просверлите аккуратные отверстия и выведите туда провода;
3. После приобретения осветительного прибора измерьте его размер и высверлите отверстие в потолке. Для сверловки можно использовать специальную пилу по гипсокартону – коронку. А можно обойтись и обыкновенной дрелью.

Коронки для сверления отверстий

Приступаем к работе

Подробно опишем основные этапы работы. Для дополнительной информации можно обратиться к видео в конце статьи.

Подготовка потолка и материалов

Монтаж многоуровневого натяжного потолка начинается с подготовки чернового потолка.

• Все пласты отслаивающейся штукатурки удаляются. Инструментом может послужить жесткий стальной шпатель или перфоратор. Разумеется, прочная штукатурка в удалении не нуждается.
• В сырых помещениях черновой потолок обязательно обрабатывается антисептической грунтовкой. Даже в том случае, если грибка нет, не забудьте, что подвесные и натяжные элементы конструкции сведут на нет вентиляцию перекрытия.

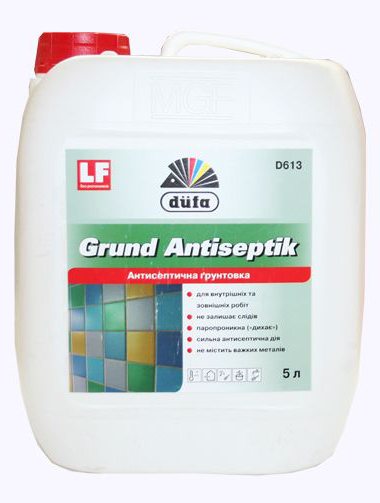

Антисептическая грунтовка позволит надолго забыть о плесени.

Что с инструментами?

Список основного, что нам понадобится, будет примерно таким:

• Перфоратор;
• Шуруповерт;
• Гидроуровень и малярный шнур. Как альтернатива — лазерный уровень;
• Тепловая пушка. Можно найти упоминания о эффективном применении вместо нее обычного строительного фена, но у автора достоверность этой информации вызывает серьезные сомнения. Разве что речь идет о чулане или тесном туалете.

Основные операции

Итак, потолок подготовлен, и все необходимые инструменты лежат в углу. Как сделать многоуровневые натяжные потолки?

Вначале — наша цель. Первым ярусом от перекрытия станет собственно натяжной потолок. По периметру комнаты его будет опоясывать гипсокартонный короб, который скроет светильники. Его уровень будет на десяток сантиметров ниже.

Теперь — в бой.

• Размечаем по периметру комнаты уровень нижнего яруса  — гипсокартонного потолка. Ставим метки с помощью жидкостного уровня и отбиваем линии малярным шнуром либо используем лазерный уровень.
• Крепим по периметру комнаты профиль UD. Шаг крепления — не более 30 сантиметров. Это чаще, чем рекомендуется для гипсокартонных конструкций, однако технология монтажа многоуровневых потолков должна учитывать большую горизонтальную нагрузку от натяжения полотна. Она достигает 70 килограммов на погонный метр стены.
• Затем размечаем границу короба со стороны центра комнаты. Крепим по размеченной нами линии опять-таки профиль UD с тем же 30-сантиметровым шагом.

Разумеется, граница нижнего яруса может быть криволинейной.

Заметьте, в том случае, когда натяжной потолок находится на более низком уровне, технология монтажа многоуровневых натяжных потолков предусматривает использование откосов из того же профиля. Они придают каркасу дополнительную жесткость. Однако в нашем случае конструкция будет достаточно жесткой и без них.

Для придания максимальной жесткости каркасу часто монтируются откосы.

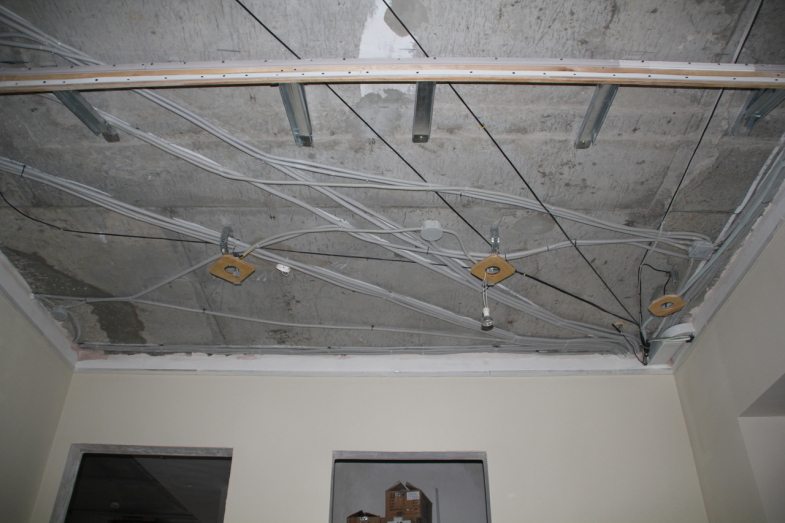

• Разводим провода. Если светильники будут ставиться в натяжную часть потолка — монтируем площадки под них.
• Зашиваем каркас гипсокартоном. Края соседних листов должны обязательно приходиться на один профиль. Расход саморезов — около 100 штук на целый лист стандартного размера.
• Грунтуем поверхность, затем шпаклюем все неровности стартовой шпаклевкой. При необходимости — на 2-3 раза. Швы обязательно бандажируются бумажной лентой.
• После повторной грунтовки шпаклюем ВСЮ поверхность гипсокартона финишной шпаклевкой. Шпаклюем на два раза максимально тонким слоем. Затем — повторная грунтовка.

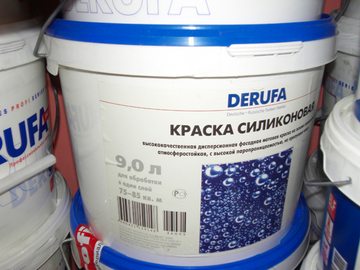

• Вырезаем отверстия под врезные светильники. Красим. Лучшая краска — акриловая или силиконовая водоэмульсионка.

Водоэмульсионная краска на основе силикона не боится ни влажности, ни чистки поверхности.

• Когда изготавливаются многоуровневые натяжные потолки, то монтаж полотна выполняется последним. Это уменьшает шансы повредить его. Начинаем с крепления профиля (багета) по внутренней вертикальной поверхности короба. Крепим через гипсокартон строго к профилям с минимальным шагом.
• Прогреваем воздух в комнате не менее чем до 40 градусов и начинаем крепить пленку с угла, отмеченного на ней как базовый. Пленка должна при монтаже разогреваться тепловой пушкой до температуры в 60-65 градусов, но не перегреваться, избыточно приближаясь к пушке. Гарпун вставляется шпателем в багет до защелкивания.

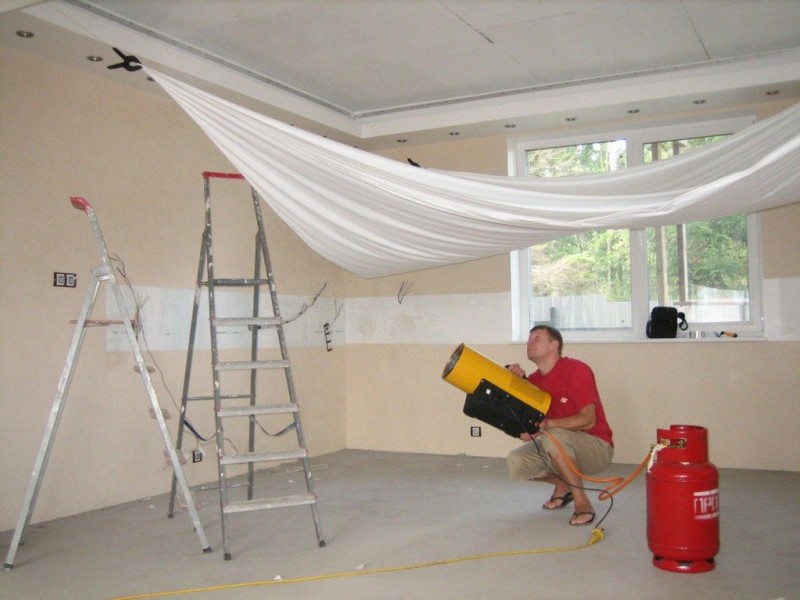

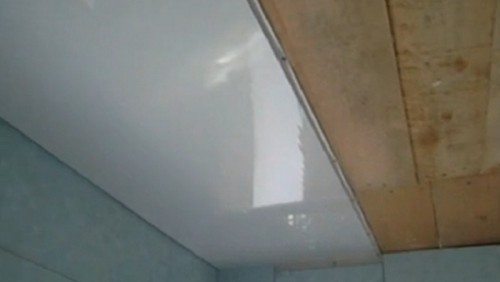

Вначале прогреваем воздух в комнате, потом начинаем греть само полотно.

• После остывания потолок становится идеально ровным, далее в нем прорезаются отверстия под светильники: точно под площадкой наклеивается армирующее кольцо, затем полотно вырезается по его внутреннему контуру.
• Ставятся светильники.

Собственно, на этом вся работа завершена. Наглядно о том, как делают многоуровневые натяжные потолки — видео в конце статьи.

Этап проектирования потолка из гипсокартона

Выполняя эскиз самостоятельно, целесообразно посмотреть фотографии готовых работ и эскизы к ним. Это позволит уловить модные тенденции, понять, как планируемый потолок будет выглядеть в последующем, представить его в объемном изображении. Гипсокартон не ограничивает дизайнерские задумки и идеи, материал легко принимает любые формы и размеры.
На этой стадии создания эскиза продумывают:

• Цветовое решение;
• Сценарий освещения в интерьере;
• Схему подключения осветительных приборов;
• Дизайн потолочного плинтуса;
• Антресоли;
• Тип карнизов;
• Учесть особенности помещения.

Создавая эскиз, учитывают, что потолочные конструкции уменьшают высоту комнаты.

Особенности

Дизайн потолков в квартире или частном доме подчиняется особенностям конкретного помещения. При этом имеют значение любые мелочи, начиная от площади и заканчивая шириной молдинга. Изначально проводят визуальный осмотр всей комнаты, учитывая ее назначение. После составляют проект, который должен учитывать ряд нюансов:

Форма потолка будет зависеть от назначения комнаты. Например, для кухни он может быть проще, для оформления гостиной конструкция может быть сложной с несколькими акцентами.
Имеет значение цвет. Его подбирают исходя из степени освещенности конкретной комнаты

При этом нельзя забывать и про выбранную для интерьера стилистику: важно соблюдать баланс цвета, подбирая в каждом случае именно ту гамму, которая характерна для определенного направления. При этом оттенок потолочного материала должен смягчать интерьерную композицию.

Сложная конструкция не должна перетягивать внимание на себя. Если в отделке потолочной зоны будут использоваться яркие тона в большом количестве, это нарушит гармонию обстановки, атмосфера в комнате потеряет ощущение домашнего уюта

Нередко ограничением конструкции может стать ломаная перспектива комнаты. Данный аспект приведет к удорожанию покрытия. Однако в этом есть и преимущество: можно визуально поделить пространство на отдельные участки, например, посредством разных уровней. Это позволит создать в помещении ненавязчивую организацию, заодно изменив восприятие недостатка конструкции потолка.

План-проект подразумевает создание конструкции с учетом нужного освещения, которое в некоторых случаях бывает комбинированным, сочетая встроенные и накладные типы светильников, ленточную светодиодную подсветку. Иногда при создании конструкции специально прокалывают потолочный материал, чтобы провести оптоволоконные нити для особенной подсветки. Имеет значение и разновидность потолка. В одних случаях она предусматривает подготовку покрытия с выравниванием его до безупречности, в других вовсе не обязательно готовить основу: материал фиксируют на каркас.

Подробная инструкция по работе с sPlan для создания эскиза

Первым делом вам нужно скачать и установить дистрибутив с сайта разработчика, после чего программа может быть запущена. Приступим.
Создаем новый лист и в открывшемся окне выбираем формат и требуемые размеры листа (от A0 до A4). Смотрим на панель инструментов (находится внизу). Можем выбрать как прямоугольник, так и простую линию. В свойствах каждого из инструментов мы можем изменять толщину и цвет линий, а также заливку. Выбираем требуемые нам параметры и начинаем чертить прямоугольник, зажимая клавишу мыши и ведя вдоль листа курсор. Вспомогательные оси помогают ориентироваться по листу. Кроме того, на статус баре внизу окна мы видим точные координаты нашей фигуры в миллиметрах.
Кроме прямоугольников, программа sPlan дает возможность создавать окружность, конус, синусоиду, многогранник и т. д. И каждую из этих фигур мы впоследствии можем редактировать, выделяя и оперируя с ее гранями курсором мыши, поворачивая на 90 градусов, отражая, дублируя. Не стоит забывать и о главном инструменте черчения в данной программе – линии. Можно рисовать как ломаные линии, так и произвольные фигуры и даже кривую Безье.
Инструмент “Размеры” помогает нам совершать операции расчета фигур, и их существует 4 (диаметр, радиус, угол, линейный). При необходимости можно применять и такой инструмент, как “Узел”, что обозначает всего лишь жирную точку, а также “Символы”.
Экспорт производится в два этапа. На первом есть возможность указания типа файла (GIF, JPG, BMP и т. д.) и его размера. На втором этапе мы выбираем расположение нашего файла.
Данный способ проектирования любых потолков наиболее удобен и прост. вы сами устанавливаете значения, редактируете шаблон и выводите его на печать. Проще и быть не может.

Рассчитать гипсокартон – не всем хозяевам это задание дается легко. Иной раз споры выходят за рамки бытовых, и процесс ремонта плавно переходит в процесс семейных ссор. Чтобы этого не допустить, воспользуйтесь такой полезной вещью, как калькулятор расчета гипсокартона.

Отделка гипсокартонных потолков

Гипсокартонный потолок перед отделкой

После завершения установки двухуровневого потолка проверяют результат работ. Если все в порядке, переходят к финишной отделке готовой конструкции. Для шпаклевания и выравнивания декоративного потолка применяют сухие шпаклевочные смеси:

потолок грунтуют составом глубокого проникновения, уделяя пристальное внимание стыкам между соседними листами и углублениям от саморезов. Грунтовка улучшит сцепляющие свойства шпаклевки, защитит потолок от плесени;
по инструкции готовят раствор

Для размешивания целесообразно применять строительный миксер. Тогда масса будет однородной и без комков;
сначала составом заделывают углубления от саморезов и швы для предотвращения появления ржавчины и выравнивания поверхности. На стыки накладывают сетку-серпянку, сверху наносят слой шпаклевки маленьким шпателем, чтобы смесь закрыла только ленту;
далее шпаклюют весь потолок, используя широкий шпатель;
после того, как первый слой смеси просохнет, поверхность затирают мелкозернистой наждачной бумагой, закрепленной на строительную терку;
следующим этапом наносят тонким слоем финишную шпаклевку, снова оставляют для просушки;
повторно шлифуют и выравнивают потолочную поверхность, грунтуют.

Но такой тщательной подготовки гипсокартонный потолок требует только перед окрашиванием. Обои и декоративная штукатурка замаскируют незначительные изъяны и неглубокие трещины.
