Как самостоятельно провести расчет потолка армстронг

Подвесная конструкция Армстронг: расчет комплектующих по формулам

Правильный расчет комплектующих для системы подвесных потолков Армстронг всегда лучше доверить исполнителям монтажных работ чтобы избежать погрешностей, так как при замерах нужно учитывать многие нюансы и конструктивные особенности помещения.

Чтобы избежать нехватки комплектующих в процессе монтажных работ, следует при заказе системы Армстронг добавлять 5-10% материалов сверх расчетного количества, так как простой в работе и дополнительная доставка обойдутся дороже.

Если вы решили сделать заказ материалов самостоятельно, но обстоятельства помешали сделать чертёж потолка для подсчета количества всех комплектующих, можно воспользоваться другим методом подсчета. Для этого нужно правильно посчитать площадь помещения и воспользоваться системой коэффициентов, на которые умножается данная величина.

Методика расчета потолка Армстронг при помощи коэффициентов:

• Количество декоративных панелей: Sх2,78, причём S – это площадь комнаты.
• Число направляющих профилей: Sх0,23.
• Поперечные и продольные профили: Sх1,4.
• Подвесы: Sх0,9. Если применяется дополнительно тепло или звукоизоляция, а также тяжелые стеклянные или металлические панели, вес конструкции увеличивается и необходима корректировка числа подвесов.
• Уголок рассчитывают исходя из периметра помещения: Р/3.
• Крепежи рассчитываются исходя из нормы 5 штук на квадратный метр потолка Армстронг, плюс по несколько штук для укрепления профиля в местах установки светильников.
• Светильники: Sх0,2. Количество светильников зависит от яркости освещения и обычно монтируют один прибор на 5м2 площади потолка.

Для того, чтобы монтаж системы Армстронг прошел быстро и легко, нужно провести предварительные несложные расчеты. Формула расчета и нормативы материала на 1м2 площади потолка дадут необходимое количество комплектующих для определения сметы выполняемых работ.

Правильный подсчет точного количества материалов для потолка Армстронг позволит приобрести столько комплектующих, сколько будет необходимо, и не придётся переплачивать за лишние метры профиля или уголка. Онлайн калькулятор даёт приблизительный расчет материалов без учета незаметных для программы элементов. Поэтому для корректировки расчета потребности лучше провести его вручную, чтобы быть уверенным в том, что учтены все нюансы планировки.

Подготовительные работы

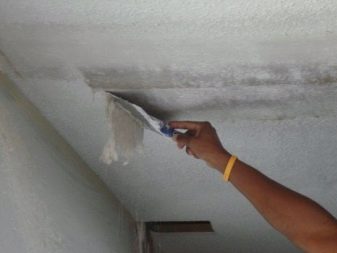

Следующий пункт технологической карты установки потолков Armstrong – это подготовка поверхности. Подобный тип отделки визуально скрывает все дефекты старого потолка, но он не защищен от механических повреждений. Поэтому, прежде всего, надо удалить старое покрытие – штукатурку или побелку, которое может отслоиться и упасть на минеральные плиты. Если существующий материал крепко держится на потолке, то можно не удалять его.

Если потолочное перекрытие протекает, то надо провести его гидроизоляцию, так как плиты потолков Armstrong боятся влаги. Даже если они функциональные и влагостойкие, то от больших протечек это будущий потолок не спасет. В качестве гидроизоляционного материала можно использовать битум, водостойкую полимерную штукатурку или латексную мастику. Первый вариант более дешевый, последние два хоть и дороже, но эффективнее и безвреднее для жилого помещения. Существующие швы, трещины и щели необходимо заделать алебастровой или гипсовой шпатлевкой.

Технология конструкций потолков Armstrong допускает размещение каркаса на расстоянии 15-25 см от плиты перекрытия. Это значит, что в свободное пространство можно поместить теплоизоляцию. Для этого используют различные изолирующие материалы: пенопласт, минеральную вату, пенополистирол. Их можно прикрепить к старому потолку на клеевую основу, шурупы или использовать каркас из жесткого металлического профиля, деревянных реек. Также на этом этапе прокладывается необходимая электропроводка.

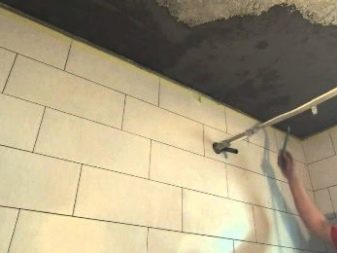

Далее инструкция по установке Armstrong включает разметку. По стенам проводится линия, вдоль которой будут крепиться угловые профили периметра будущей конструкции. Разметка может производиться с помощью лазерного или обычного уровня от самого низкого в помещении угла. На потолке отмечаются места крепления европодвесов. Нелишним будет также провести все линии, по которым будут идти поперечные и продольные направляющие. После этого можно приступать к установке.

Как рассчитать нужное количество элементов

Проще всего подсчитать длину пристенного уголка. Для этого надо суммировать всю длину стен в месте крепления элемента, весь периметр, включая балки, выступающие части стен, ниши и т. д. Получившуюся сумму делим на стандартную длину уголка — обычно 3 м — и округляем в большую сторону для получения целого числа. То есть, если периметр помещения составляет 40 м, то количество уголков составит 40. 3 = 13,3333… Округляя, получаем 14 уголков.

Для расчёта количества основных и поперечных направляющих элементов следует сделать чертёж, на котором будет изображена расположения элементов потолка.

Расчетная схема потолка Армстронг

Чаще всего получается так, что площадь потолка не позволяет использовать целое число ячеек, остаются излишки. В идеале следует расположить все элементы по площади потолка таким образом, чтобы ячейки меньшего размера находились равномерно по всему периметру. На практике часто получается, что остаток слишком мал, чтобы делить его на две части, и приходится просто располагать обрезанные панели с одной стороны комнаты.

Площадь потолка на схеме надо разделить на квадраты 60 на 60 см (в масштабе). Количество квадратов, включая и неполные части — это число декоративных панелей и светильников.

На этой же схеме подсчитываем количество основных направляющих. Обычно они располагаются поперёк комнаты, перпендикулярно длинной стене. Первый ряд в идеале устанавливается в 60 см от примыкающей стены, следующий — в 120 см от первого и т. д. На практике длина комнаты практически всегда не делится на нужное число отрезков, поэтому стараются разместить элементы симметрично, или, если остаток слишком мал, с той стороны, которая меньше бросается в глаза.

Расчет количества материалов

Если ширина комнаты больше стандартной длины основных направляющих (т. е. 3,7 м), то их стыкуют по длине с помощью замков, а излишки отрезают ножницами по металлу. В этом случае количество основных направляющих возрастает во столько раз, сколько элементов надо состыковать. Например, при ширине помещения 5,8 м потребуется соединить две основные направляющие. Если длина комнаты, 10 м, то понадобится 9 рядов основных направляющих или 18 стандартных элементов.

Далее следует сосчитать поперечные направляющие, сначала более длинные, затем — короткие, если они применяются.

Важно! Любой элемент, требующий обрезки по длине подсчитывается как целый

Инструкция к калькулятору подвесного потолка

Введите длину и ширину вашего помещения, где планируется устанавливать подвесной потолок. Обратите внимание, что дробные значения необходимо вводить через точку, а не через запятую.
Выберите необходимую плиту для подвесного потолка. Ознакомиться с фактурами плит для подвесного потолка, их характеристиками и ценами Вы можете в каталоге потолков армстронг Плиты рассчитываются с 10% запасом
Выберите подвесную систему.
Если Вам необходимы светильники, установите галочку и выберите вид светильников. Посмотреть светильники Вы можете тут
Выберите длину подвеса — то есть на какую высоту от потолка Вы будете опускать потолок. Все подвесы регулируются, их максимальная длина указана в названии.
Нажмите кнопку посчитать и Вы увидите таблицу с ценами за каждую составляющую подвесного потолка и итоговую стоимость на ваш объем.

РЕЗУЛЬТАТЫ ВЫЧИСЛЕНИЯ

Спасибо за заказ, оператор свяжется с вами

Потолок Армстронг – современная подвесная конструкция, включающая в себя каркасную систему и плиты облицовки. Каркас состоит из металлических профилей разного вида и формы. Для облицовки потолка предлагается несколько вариантов панелей: Байкал, Ритейл, Оазис, Plain, Dune и т.д. Чтобы сделать расчет расхода материалов потолка и количество светильников Армстронг с помощью калькулятора нужно:

1. Определить периметр и площадь помещения.
2. Выбрать необходимый тип облицовочной плиты.
3. Указать вариант подвесной системы
4. Ввести в поля калькулятора полученные данные.
5. Нажать кнопку «рассчитать».

Представленный онлайн калькулятор для расчета потолка Армстронг просчитает число следующих элементов:

• плиток;
• подвесов;
• углового профиля;
• направляющих каркаса;
• светильников (число может меняться в зависимости от пожеланий – предлагается стандартная комплектация потолка)

Расчет комплектующих подвесного потолка Армстронг онлайн по площади и периметру помещения поможет сэкономить средства и время – вы будете точно знать, в каком количестве приобретать необходимые материалы.

У нас вы можете получить бесплатную консультацию по выбору потолочной и подвесной системы. Мы предлагаем доступные цены за качественный и сертифицированный товар. При большом заказе предоставляется бесплатная доставка по всей территории РФ.

Это интересно: Как сшить тюль на кухню своими руками: читаем главное

Как высчитать кол-во материалов

Расчет при помощи калькулятора

Калькулятор расчета потолка из минераловатных плит дает возможность определить нужное кол-во материалов моментально, не вникая в принцип его устройства.Вам для этого потребуются следующие данные:

• Площадь потолка в метрах квадратных.
• Периметр потолка в погонных метрах.

Совет. Если в помещении есть выступы, ниши, колонны, то их нужно учесть при подсчете периметра.Данные которые получены очень приблизительны

К примеру, в них не берутся во внимание источники освещения и вентиляционные решётки, которые ставятся в ячейки каркаса заместо плит для облицовки. Благодаря этому будет более надежной сделать расчет ручным способом

Самостоятельный расчет

Чтобы точно подсчитать кол-во всех каркасных элементов и плит для облицовки, вам понадобится нарисовать схему потолочной установки в масштабе. Это сделать будет нетрудно, если например вы тщательно изучили описание его конструкции, изложенное выше.

Схема возведения каркаса

На предложенной выше примерной схеме Но и В это исходя из этого ширина и длина потолка.А цветными линиями обозначены компоненты каркаса:

• Коричневый – настенный периметральный уголок.
• Красный – UD-профиль 3700 мм.
• Синий – поперечный профиль 1200 мм.
• Зеленый – продольный профиль 600 мм.

Крепление UD-профилей подвесами обозначено черными точками.Зная размеры Но и В, вам будет нетрудно подсчитать нужное кол-во всех компонентов конструкции. А кол-во обретенных ячеек будет отвечать количеству плит для облицовки.Если же вам лень рисовать схему, то есть формула расчета потолка из минераловатных плит по каждому компоненту:

• Кол-во плит потолка вычисляется по формуле Sх2,78.
• Кол-во UD-профилей – Sх0,23.
• Кол-во поперечных (1,2 м) и продольных (0,6 м) профилей – Sх1,4.
• Кол-во периметральных уголков – Р/3.
• Кол-во подвесов – Sх0,7.

Важно! Если над плитами будут ложится материалы для звукоизоляции, или если к поверхности потолка будут монтироваться источники освещения и другое оборудование,  увеличивающее вес конструкции, кол-во подвесов еще следует сделать больше.Читайте и прочие публикации о расчете кассетного потолка грильято

Для установки массивных источников освещения используют самостоятельное крепление к перекрытиям

Расчет материалов

Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.

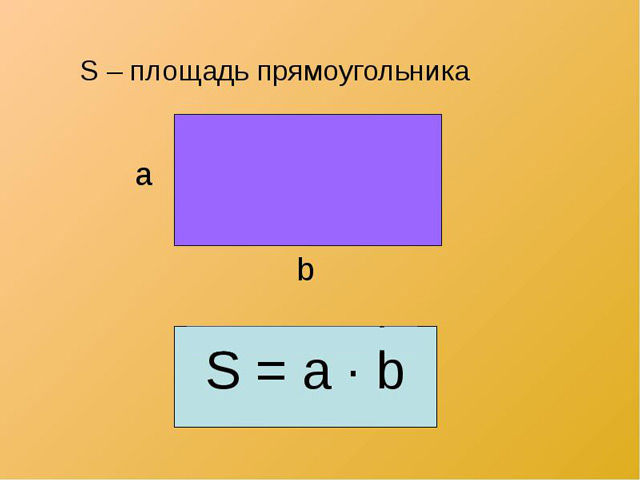

Формула расчета площади прямоугольного потолка

1. Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.

Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.

1. Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.

Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.

1. Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.

Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.

1. Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.

Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.

Цены на каркас для потолка

каркас для потолка

Продольные и поперечные профили подвесной системы

1. Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.

Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.

1. Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.

Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.

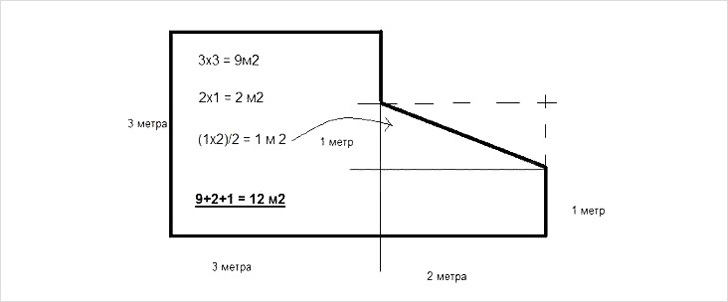

Пример расчета площади потолка в помещении неправильной формы

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

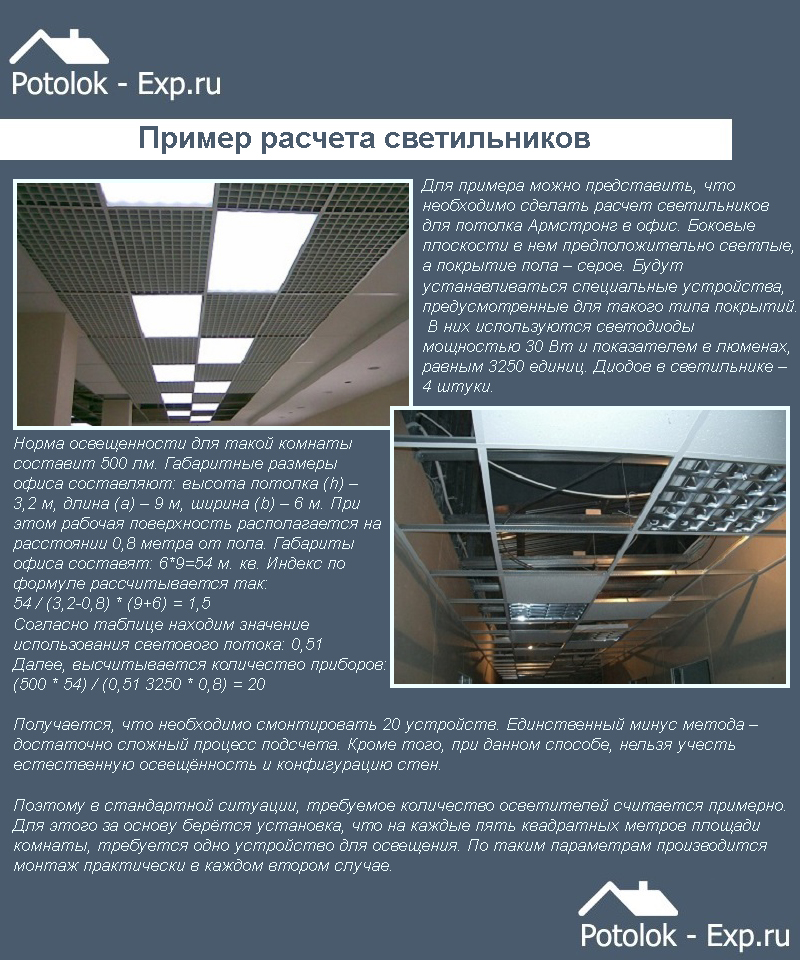

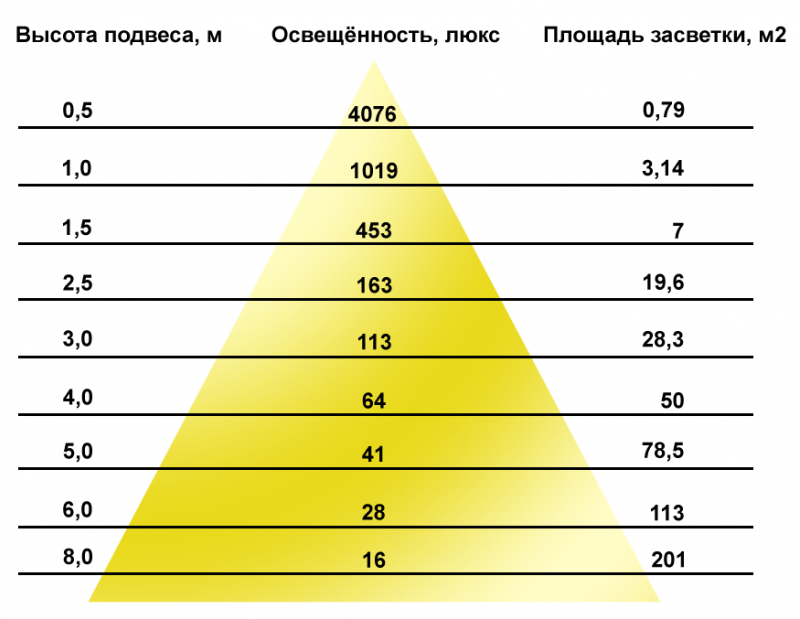

Пример расчета светильников для подвесного потолка Армстронг

После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.

Пример расчета

Для примера, можно представить, что необходимо сделать расчет светильников для потолка Армстронг в офис. Боковые плоскости в нем предположительно светлые, а покрытие пола – серое.

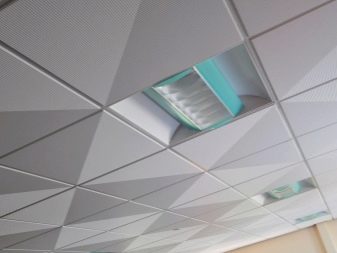

Будут устанавливаться специальные устройства, предусмотренные для такого типа покрытий. В них используются светодиоды, мощностью 30 Вт и показателем в люменах, равным 3250 единиц. Диодов в светильнике – 4 штуки. Норма освещенности для такой комнаты составит 500 лм.

Габаритные размеры офиса составляют: высота потолка (h) – 3,2 м, длина (a) – 9 м, ширина (b) – 6 м. При этом, рабочая поверхность располагается на расстоянии 0,8 метра от пола.

Габариты офиса составят: 6*9=54 м. кв.

Индекс по формуле рассчитывается так: 54 / (3,2-0,8) * (9+6) = 1,5

Согласно таблице, находим значение использования светового потока: 0,51

Далее, высчитывается количество приборов:

(500 * 54) / (0,51 3250 * 0,8) = 20

Получается, что необходимо смонтировать 20 устройств. Единственный минус метода – достаточно сложный процесс подсчета. Кроме того, при данном способе, нельзя учесть естественную освещённость и конфигурацию стен.

Поэтому, в стандартной ситуации, требуемое количество осветителей считается примерно. Для этого за основу берётся установка, что на каждые пять квадратных метров площади комнаты, требуется одно устройство для освещения. По таким параметрам производится монтаж практически в каждом втором случае.

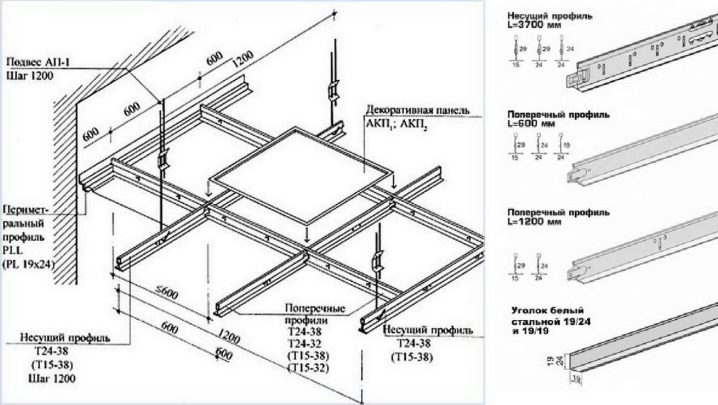

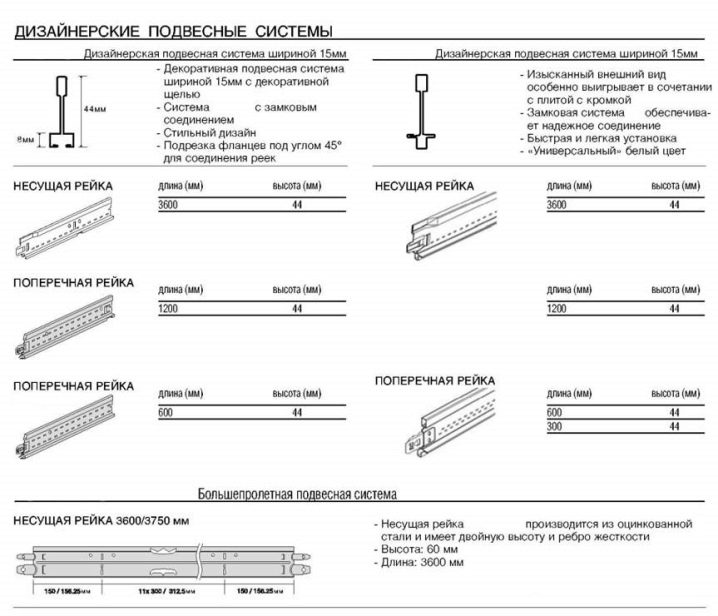

Устройство и комплектующие

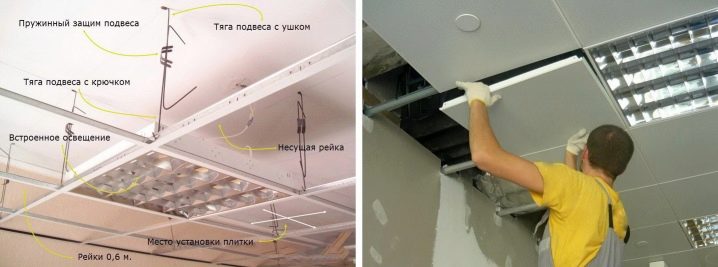

Итак, основная деталь конструкции – металлический каркас, который крепится к родному потолку и стенам помещения. Этот короб имеет следующие составляющие:

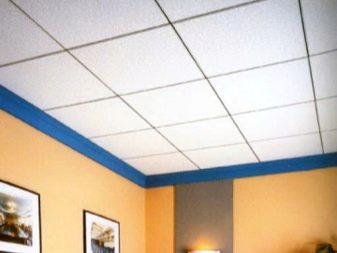

Стеновой (угловой) профиль, иногда еще называют периметральный из-за того, что он монтируется прямо на стену по периметру будущего потолка. Чаще всего это – Г-образный профиль.Несущий профиль – металлическая рейка, устанавливаемая параллельно стенового профиля, имеет длину, максимально приближенную к длине помещения. Они выступают в роли направляющих всей конструкции.Поперечный Т-образный профиль выступает соединителем параллельных несущих реек, образуя тем самым ячейки для установки плит потолка «Армстронг».

Подвесы представляют собой два металлических прута, соединённые между собой пружиной-бабочкой. Один прут стремится вверх, оканчивается плотной петлей, крепится к крепежному узлу. Второй – устремляется вниз, оканчивается крюком, цепляется к несущей рейке. Благодаря пружине можно регулировать длину подвесов: при сжимании ее пруты можно раздвигать и сдвигать, на сколько это необходимо; отпустив же «бабочку», вы зафиксируете крюки достаточно прочно. Производители анонсируют наличие трех вариантов этой составляющей: стандартный регулируемый от 120 мм до 150 мм, укороченный – от 75 мм и удлиненный – до 500 мм. В основном, при установке подвесного потолка используется европодвес стандартного типа.

Крепежный узел – обычный дюбель, на конце которого крюк. В роли такового могут выступать саморез или металлическая цанга, в зависимости от материала настоящего потолка и планируемой нагрузки на сам узел.Плиты – непосредственно функциональная часть потолка «Армстронг». Ранее использовалось покрытие двух размеров – 120см х 60см и 60см х 60см. Сегодня первые ушли в историю, а для оформления потолков используются квадратные плиты.

Более подробно хочется остановиться именно на покрытии. Итак, существует шесть разновидностей «Армстронга»:

Экономичный. Самый дешевый вид плит, который очень легко впитывает влагу, даже если в помещении просто повышенная влажность. Из-за этого могут быстро потерять форму или прогнуться.

Люксовый – «Prima». Более прочные, чем предыдущий вид, влагостойкие, имеют повышенную звукоизоляцию.

Влагостойкий «Армстронг» говорит сам за себя. Можно не бояться даже подтопления со стороны соседей сверху. Плита не деформируется и не утяжеляется под весом влаги.

Акустический – обеспечивает максимальную звуконепроницаемость. Чаще всего используются в шумных помещениях: торговых и игровых залах.

Гигиенический вид потолочной плиты, рассчитанный на использование в помещениях с повышенными санитарными требованиями: общепит, медучреждения.

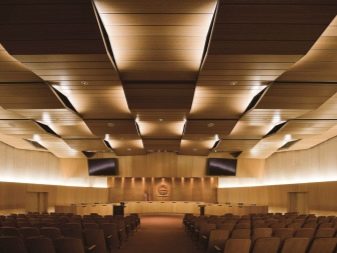

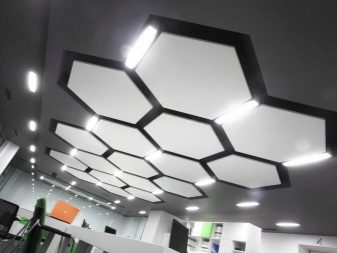

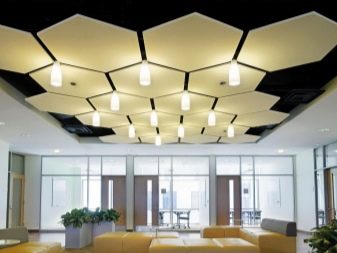

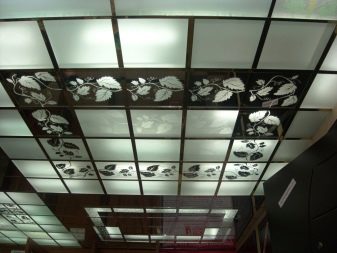

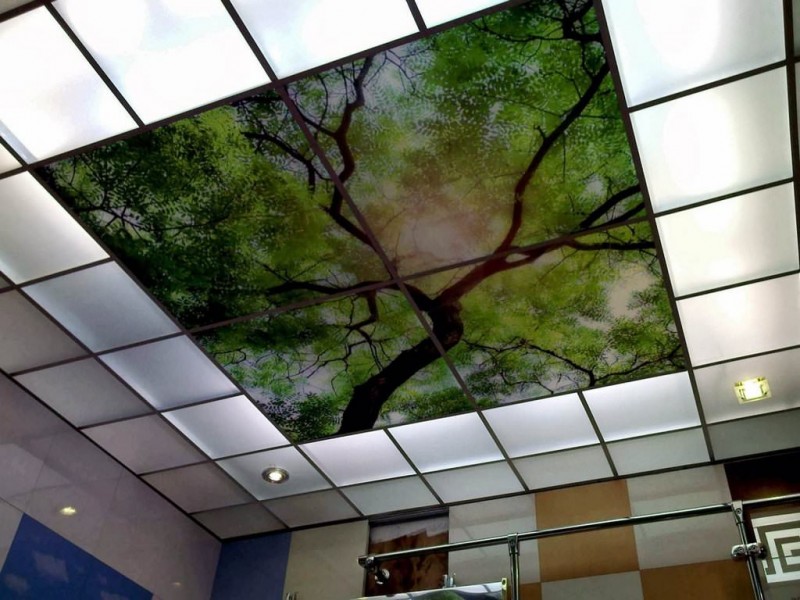

Дизайнерский «Армстронг» встречается не очень часто, но даже в своих редких случаях остается весьма востребованным. Зеркальные, стеклянные, деревянные плиты и плиты с нанесением 3D рисунков – отличное решение для помещений с оригинальным дизайном.

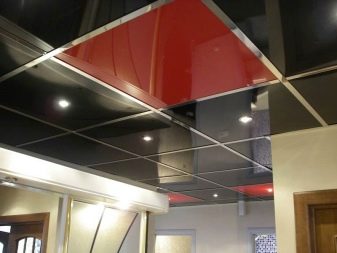

Говоря о материалах, из которых изготовлены плиты для подвесного потолка, следует упомянуть металл, пластик, минеральные волокна (минвата), поликарбонат, дерево, сталь и алюминий.
