Характеристика растрового решетчатого потолка, его отличительные особенности

Установка потолка грильято

Монтаж потолка грильято можно выполнить самостоятельно, производят его на подготовленное перекрытие. Так как поверхность после сборки модулей хорошо просматривается, она должна иметь безупречный вид. Для этого требуется:

1. Удалить с плит остатки старой отделки.
2. При необходимости выполнить расшивку и заделку трещин.
3. Выровнять перекрытие шпаклевкой, покрыть его интерьерной краской (в тон помещения или сделать контраст, как задумано дизайнером).
4. Готовят коммуникации, которые будут проложены под секциями – выводят проводку под светильники, вентиляцию при необходимости.

После того, как подготовительные работы завершены, можно приступать к монтажу системы. Если высота потолка низкая, то подбирают небольшой размер ячеек, большую толщину профиля и много освещения. По периметру помещения под плитами перекрытия вначале наносят разметку, отмечая уровень, на котором будет крепиться ячеистая решетка. Делают это с помощью лазерного либо водяного уровня.

Как собирать потолок грильято?

Для монтажа конструкции понадобятся:

• стартовые уголки;
• подвесы;
• направляющие профиля;
• решетчатые модули;
• дюбеля, саморезы, дрель.

Сборка потолка грильято производится в такой последовательности:

1. По нанесенной на стены разметке производится монтаж стартового уголка, который обеспечивает ровную плоскость для будущего покрытия и гарантирует аккуратную пристыковку его к стене. Для его крепления используют дюбели с пластиковой гильзой или саморезы.

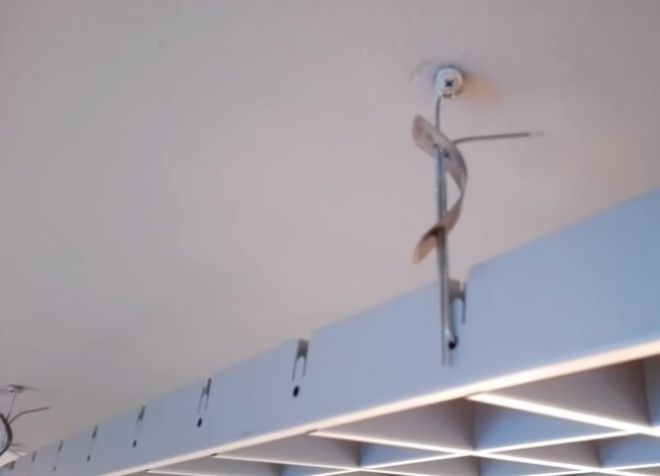

2. Производится сборка подвесов, они состоят трех элементов:

• спицы-кольца, которое крепится к поверхности;
• крючка, на который навешивается профиль;
• бабочки, она является соединительным элементом между крючком и кольцом и регулирует высоту конструкции из профилей.

Крепление подвесов к перекрытию производят с помощью зонтичного дюбеля, шаг установки – не более 1 м.

На одном уровне должны быть зафиксированы все направляющие профиля, которые составляют основу всей конструкции. Для крепления к перекрытию их просто вставляют в крюк подвеса. Для соединения планок используют специальные элементы. Между собой профили перпендикулярно вставляются в специальные пазы. Разрезаются элементы обычными ножницами по металлу.
В результате должна получиться подвешенная к перекрытию и скрепленная между собой обрешетка с секциями 600х600 мм. В нее в специальные разъемы с пазами вставляются готовые решетчатые модули без всякого крепления, они просто защелкиваются.

Потолок грильято в интерьере

Решетчатое покрытие – ультрамодное и удачное дизайнерское решение по отделке пространства. Оно не только скрывает под собой все коммуникации, но и придает помещению современный вид, приносит в него невесомость и легкость. Благодаря своей геометрической структуре и разнообразию расцветок растровая система нашла свое применение в жилых и общественных помещениях.

Потолок грильято в квартире поможет скорректировать непропорционально высокие апартаменты, его активно устанавливают на кухне, в кабинете, гостиной. В ванной такие модули уместны благодаря высоким антикоррозийным свойствам металла. В помещениях, где нужно скрыть вентиляционные коммуникации и противопожарную систему, ячеистые конструкции тоже широко применяются.

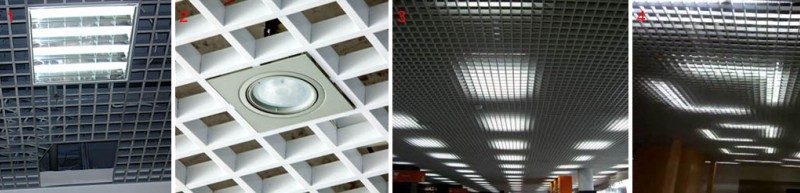

В такие блоки без труда можно поместить освещение. В ячейках красиво смотрятся встроенные прямо в каркас конструкции точечные лампы, они составляют с модулями единое целое. Существуют специальные зеркальные светильники, подходящие по размеру под потолочные секции. Накладные или подвесные люстры с геометрическими элементами тоже оригинально выглядят на фоне ячеистой поверхности.

Гармоничнее решетчатое оформление смотрится на большой площади. Грильято можно комбинировать с другими потолочными конструкциями – реечными, кассетными, легко сочетать с другими видами подвесных одноуровневых или многоуровневых конструкций. Ячейки прекрасно гармонируют с разными видами отделки, скрывают неприятные дефекты поверхности, неприхотливы в уходе и хорошо поглощают шумы. Внешне простая конструкция благодаря своей лаконичности сможет стать изюминкой любого интерьера.

Как устроен грильято?

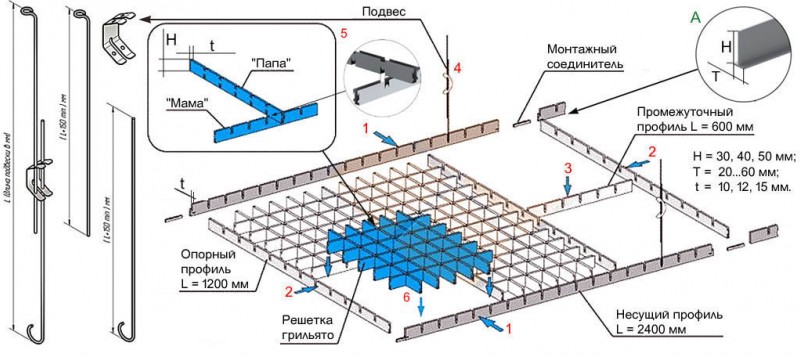

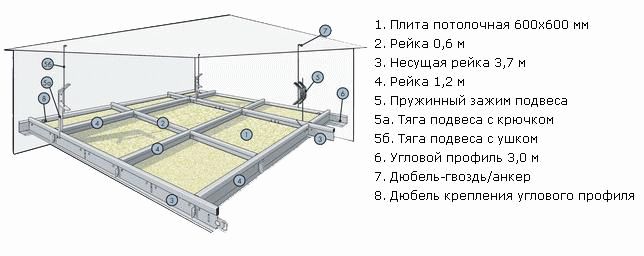

Устройство потолка грильято в общем похоже на подвесные потолки армстронг, см. след. рис., он нам понадобится еще не раз. По контуру помещения на определенной высоте монтируется поддерживающее обрамление из краевых L-образных профилей. Далее собирается силовая рама из продольных несущих, поперечных опорных и промежуточных соединительных профилей, в результате чего образуется решетка с ячеями стандартного размера 600х600 мм. Но в них не укладываются цельные плиты, а устанавливаются т. наз. решетки грильято – панели, собираемые заранее из тонкостенных металлопрофилей, с ячейкой 30х30, 40х40, 50х50, 75х75, 100х100, 150х150 или 200х200 мм. По перекрестьям профилей силовой рамы она подвешивается к базовому потолку также стандартными подвесами; подробнее о монтаже грильято см. далее.

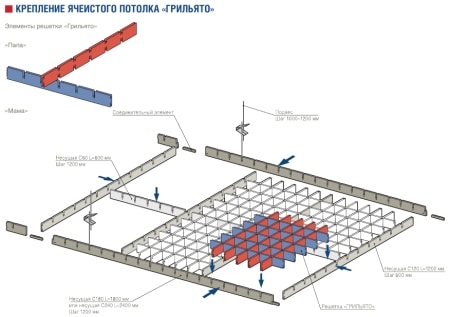

Устройство потолка грильято

Технологически потолки грильято и армстронг отличаются прежде всего способами подрезки неполных панелей и светильниками. Обычные растровые осветители устанавливаются обычным же образом, в оставленные для них пустые проемы, поз. 1 на след. рис., также как и раструбы воздуховодов, испарители кондиционеров, динамики систем озвучивания для подвесных потолков и т.п. Но точечные светильники для потолков армстронг и натяжных в грильято не годятся, они там держаться не будут. В решетках грильято устанавливаются специальные спотлайты (в переводе – тот же точечный осветитель), под которые в собранных решетках просекаются проемы, поз. 2.

Светильники для потолков грильято

Что тут не так?

С потолками грильято связаны довольно распространенные заблуждения.

Первое, что особенно важно: они только лишь не создают в помещении дополнительной пожароопасности. Сами по себе грильято не пожаростойки и не огнестойки

Пожаростойкие конструкции должны выдерживать пребывание в очаге загорания заданное время без обрушения. Огнестойкие, кроме того, после нахождения в пламени должны сохранять прочность, физическую и химическую стойкость. Грильято делают из алюминия, который теряет прочность при +140, а плавится при +660 градусах Цельсия.

Второе, что утверждается во многих источниках, мягко говоря, не с полным пониманием сути дела, это что потолок грильято обеспечивает свободный доступ к коммуникациям. Просунуть руку с инструментом в дыру 200х200 или 150х150 мм, действительно, возможно, но о качественном выполнении работ по монтажу/ремонту трубы или проводки тут говорить не приходится, а о ТБ лучше и не заикаться.

Грильято обеспечивает осмотр запотолочного пространства без разборки потолка. Специалист со стремянки или подмостей на колесиках, подсвечивая себе фонариком, осматривает сквозь него до 30-45 м трассы в час. А если бы потолок был армстронг, то для того же пришлось бы привлекать на полдня-день бригаду рабочих для демонтажа и обратного монтажа покрытия. Что это значит для стоимости работ в производственных условиях, понятно. А собственно работы в запотолочном пространстве грильято производятся обычным порядком, после демонтажа панелей на обслуживаемом участке.

Правила монтажа

Монтажные работы не требуют особых навыков, поскольку технология максимально проста. Конструкция состоит из направляющих полос, монтирующихся по периметру комнаты, и поперечин, которые фиксируются к ним специальными защелками.

Обычно длина составных элементов составляет 60 см или 1,2 метра, однако при необходимости все детали легко режутся обычными строительными ножницами по металлу.

Вначале по периметру комнаты крепятся направляющие полосы, важно выставить их идеально ровно, поскольку в противном случае плиты могут не сходиться друг с другом или немного смещаться в сторону, а конечная конструкция будет выглядеть не так эффектно, как хотелось бы. Совет: перед началом монтажа рекомендовано нарисовать ровную линию для правильного крепления направляющих полос, это избавит от многоразового переделывания основы потолка

Совет: перед началом монтажа рекомендовано нарисовать ровную линию для правильного крепления направляющих полос, это избавит от многоразового переделывания основы потолка.

Теперь важно определиться с расположением осветительных приборов. Четкое обозначение вывода проводов обезопасит от последующего совпадения мест крепления люстр или светильников с направляющими профилями потолочного покрытия

Совет: провода и кабели лучше вывести наружу сразу же, оголенные концы следует тщательно заизолировать.

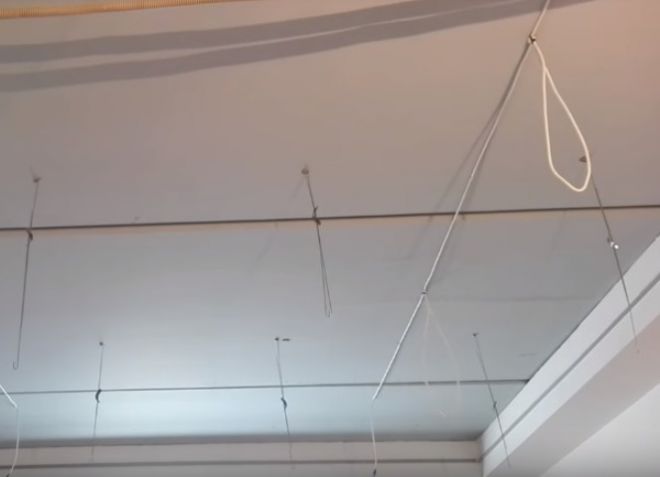

Если направляющие полосы на стены крепятся максимально прочно, для чего желательно применять дюбели, то подвесы для фиксации основных профилей лучше всего будут держаться при помощи анкерного крепления.

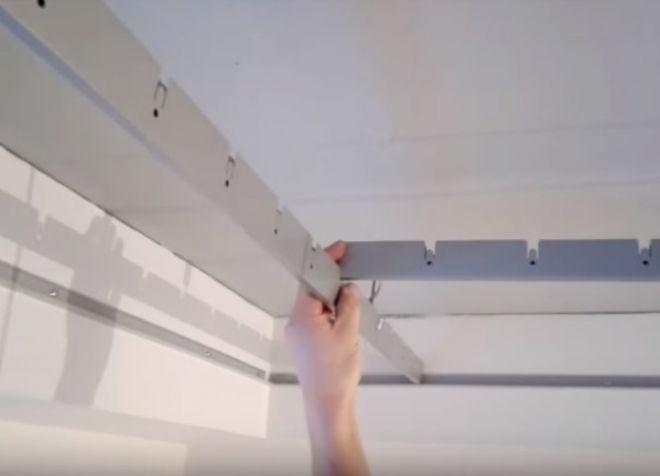

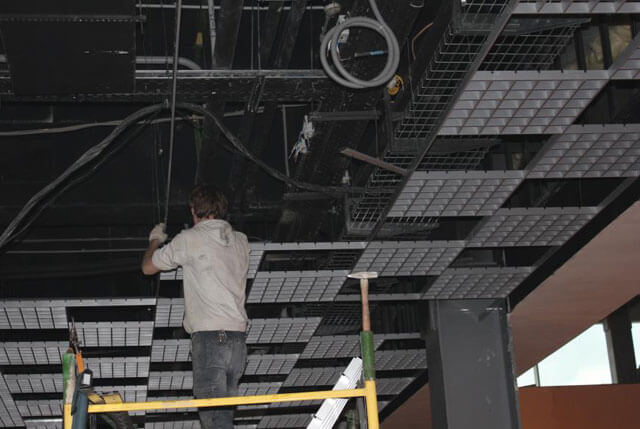

Теперь можно прикреплять основные Т-профили к зафиксированным подвесам. Произведя крепление всех деталей, необходимо выполнить их выравнивание при помощи лазерного уровня. Если этого не сделать, могут возникнуть проблемы с креплением последующих деталей конструкции.

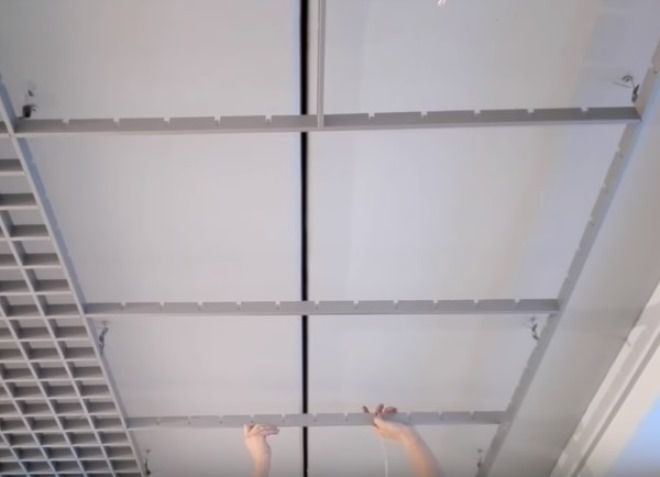

Следующий этап – фиксация поперечного профиля, для чего предусмотрены специальные просечки в основном профиле. Крепление осуществляется посредством защелкивания совпадающих деталей, дополнительного закрепления элементов не требуется. Аналогичным образом проводим крепление продольного профиля к поперечным линиям.

Завершающим этапом станет установка декоративных панелей. Для удобства монтажа на оборотной стороне каждой плиты имеется обозначение, какой стороной и в каком направлении ее вставлять. Решетки и осветительные приборы монтируются в процесс установки потолочных плит, для чего в нужных местах вырезаются специальные отверстия для вставки светильников.

Потолок грильято – характеристики

Подвесной каркас грильято представляет собой монолитную ячеистую конструкцию из решеток и металлических направляющих с вмонтированными внутрь точечными светильниками. За счет объемных секций покрытие создает потрясающий эффект игры света и тени, придавая помещению нотки футуризма. Конструкции используются не только в квартирах, домах, но и в торговых центрах, офисах, магазинах, других общественных местах. Потолок грильято – краткое описание:

1. Система представляет собой собранную в виде ячеек поверхность, основу которой составляют объемные металлические решетки, изготовленные из алюминия и имеющие U- или Y-образую форму профиля.
2. Потолки грильято доступны в разных цветовых вариациях – белая, серебристая, позолоченная, металлик, хромовая. При необходимости можно заказать модули любого тона.

Высота потолка грильято

Внешне подвесной потолок грильято выглядит как решетка. Она образуется благодаря соединению двух U-образных металлических профилей, ширина которых встречается 5,10 и 15 мм, толщина – 30,40 и 50 мм, длина – 1,8 и 2,4 м. Минимальная высота подвесной конструкции должна составлять не менее 12 см, под решетками прячутся все коммуникации – провода для светильников, вентиляция, пожарная сигнализация. В итоге после монтажа профилей и ячеек потолочная конструкция заберет от 15 до 20 см высоты комнаты.

Толщина потолка грильято

Размеры подвесного потолка грильято обусловлены количеством секций, которые объединяются в единый монолит. Величина одной стандартна и равна 600х600 мм. Толщина конструкции зависит от высоты выбранного профиля, она колеблется от 30 до 50 мм. Величина ячеек встречается самая различная – от 30х30 мм до 200х200 мм. Большие углубления актуальны для высоких потолков, а мелкие – для низких помещений, но они тоже хорошо могут скрывать все коммуникации.

Вес потолка грильято

Навесной потолок грильято – не тяжелый, в нем используются легкие алюминиевые профили и решетки. Вес готовой потолочной конструкции составит 2-6 кг на один квадратный метр площади. Он полностью зависит от размеров кассет и высоты выбранного профиля, чем меньше величина ячеек – тем больше металла участвует в создании конструкции и выше масса готового потолочного покрытия.

Потолок грильято – расход материалов

Технология потолка грильято предполагает крепление ячеек на основание из несущих профилей, которые располагаются по длине и ширине комнаты. Они собираются так, чтобы образовать квадраты, равные величине секций 600х600 мм. Когда основание готово, на нем фиксируются решетки, образующие декоративное полотно. Параметры расчета материалов для потолка грильято:

1. Подвесы. На каждый несущий профиль длиной 2,4 м требуется 3-4 крепежа. Для планок в 1,2 м – 2-3 подвеса, для более коротких до 0,6 м – 1-2 элемента. Каждый установленный светильник потребует еще 2-3 подвеса.
2. Основание. Длину помещения делят на габарит планки, умножая полученную цифру на шаг установки несущего профиля.
3. Решетки. Цифра равна числу получившихся ячеек. Кроме декоративного покрытия для него нужны соединительные элементы «папа» и «мама», количество которых считает менеджер строительного магазина путем умножения числа мест соединений решеток и их количества.
4. Пристенный уголок. Число элементов вычисляется делением периметра помещения на длину одной детали.

Особенности сборки и монтажа растровых потолков

Конструкция растровых потолков состоит из направляющих и блоков из алюминиевого профиля. Направляющие закрепляются на потолке, а после соединяются между собой поперечными элементами. В результате этой работы получается решетка с крупными ячейками. Именно в них позже будут устанавливаться блоки из профилей.

Основные детали растрового потолка
:

• длинные направляющие;
• короткие поперечные направляющие;
• подвесы;
• угловые молдинги:
• алюминиевый профиль разного размера и высоты.

При помощи все этих элементов можно собрать разные по своей форме потолочные конструкции, которые могут сочетать в себе панели различных размеров с отличными друг от друга ячейками.

Технология монтажа потолка грильято

Растровый потолок грильято начинают собирать только после того, как все необходимые коммуникации уже проведены и ничто не мешает процессу сборки.

Этап 1

Сначала размечают плоскость поверхности потолка. Для этого на одной из стен делают при помощи карандаша отметку, которая станет отправной точкой для проведения последующих монтажных работ. Точку эту следует выбирать таким образом, чтобы монтируемая конструкция смогла полностью закрыть собой различные выступы, перекрытия и все верхние инженерные коммуникации.

Сделав отметку, необходимо спроецировать ее на оставшиеся стены, а затем соединить полученные координаты между собой. В итоге, на стенах помещения должна появиться горизонтальная линия, огибающая весь периметр комнаты.

Этап 2

Вдоль линии крепятся направляющие. Крепить из нужно так, чтобы профиль образовывал полочку, обращенную лицевой стороной к полу. Саморезы нужно подбирать в соответствии с материалом, из которого сделаны стены. Максимально возможное расстояние между саморезами — 45 см.

Схематичное изображение поэтапного монтажа растровых потолков

Этап 3

После того, как по периметру помещения были закреплены основные направляющие, можно переходить к креплению направляющих профилей конструкции, которые впоследствии станут основой для установки в них блоков из алюминиевых профилей.

Для эффективного и правильного размещения направляющих снова необходима разметка. А для надежного крепления профилей потребуются подвесы, которые нужно закрепить на потолке не более чем через 1200 мм друг от друга.

Крепление подвесного растрового потолка на подвесы

Таким образом, собирается решетка из направляющих, в которую позже будут устанавливаться кассеты. Кстати, точно таким же образом собирается и потолочная система Armstrong.

Этап 4

Последним шагом будет установка кассет с из алюминиевых профилей, светильников и прочих декоративных элементов.

Разнообразие дизайнерских свойств растровых потолков грильято невелико. Обусловлено это, прежде всего, малым количеством форм и оттенков. Алюминиевые профили выпускаются в основном в белом, черном цвете и цвете металлик. Но есть возможность купить конструкцию под заказ в желаемом заказчиком цвете или окрасить ее самостоятельно в тот оттенок, который наиболее всего подходит под стиль интерьера.

На фоне огромного количества преимуществ единственный недостаток потолков грильято выглядит как-то убого, но тем не менее он все же есть. Высокая цена на такие конструкции пока что не дает вволю развернуться дизайнерам и архитекторам, но скорее всего, подобная «прихоть» производителей — явление временное. В ближайшем будущем каждый офис, каждый бутик, каждый магазин будет встречать посетителей веселыми «дырчатыми» потолками.

В ряду комплексных систем КНАУФ выделяется система Растровый потолок на подвесах П14. В данном типе подвесного потолка не используется гипсокартонные листы и классические потолочные и направляющие профили.

Процесс монтажа растровых конструкций

Потолки такого типа состоят из следующих комплектующих деталей:

• длинных направляющих;
• поперечных реек небольшой длины;
• подвесов;
• алюминиевого профиля;
• угловых молдингов.

Перечисленный набор деталей дает возможность собирать растровые конструкции для потолков. На них можно видеть разные панели и ячейки, которые отличаются размерами, цветом и геометрическими формами. Они бывают у подвесного потолка квадратами, прямоугольниками, ромбами и прочими фигурами.

Направляющие крепят к перекрытию и соединяют поперечными рейками. В результате собирается внешне напоминающая решетку конструкция из ячеек. Их габариты позволяют размещать в них профильные блоки.

Сборку растрового потолка осуществляют в определенной последовательности:

1. До начала монтажа конструкции нужно проложить все коммуникации.
2. Далее приступают к разметке потолочной поверхности. Для этого выбирают определенную стену и на ней карандашом делают отметку. От этой точки будут стартовать все дальнейшие монтажные работы. При ее выборе учитывают имеющиеся выступы и проложенные коммуникации, поскольку конструкция должна прикрыть их.
3. Отправную точку переносят на другие стены. Все нанесенные отметки соединяют между собой. В итоге образуется горизонтальная линия, проведенная по периметру помещения.
4. Затем согласно разметке прикрепляют направляющие. После монтажа профиль должен образовать подобие полочки, лицевая сторона которой направлена к поверхности пола. Выбор саморезов зависит от материала, из которого выложены стены. Их крепят с шагом, не превышающим 45 сантиметров.
5. Когда направляющие установлены по всему периметру, приступают к фиксации поперечных реек, на которые в дальнейшем монтируют алюминиевые профиля.
6. Для качественного выполнения такой работы делают разметку. Чтобы надежно закрепить профиля, устанавливают подвесы, расположив их на потолке с шагом не более 1200 миллиметров. В результате получается решетка из надежно смонтированных профилей. В нее укладывают специальные кассеты.
7. На завершающем этапе производят установку панелей, осветительного оборудования и различных декоративных элементов.

Аналогично собирают обрешетку для растрового потолка Армстронг. Это классическое решение со сплошными плитами для офисных помещений. Как называется потолок из квадратов? Именно Armstrong.

Что касается потолков Грильято, то их разнообразие ограничено по причине небольшого количества цветовых решений и конструктивных особенностей форм. Дело в том, что их производители выпускают алюминиевые профили в черном и белом оформлении, а также в цвете металлик. При желании можно заказать индивидуальную потолочную систему и покрасить ее в определенный цвет, чтобы она своим видом соответствовала стилю оформления помещения.

Монтаж потолка Грильято.

Монтаж ячеек

Перед началом монтажных работ нужно определиться с размером ячеек, так как они бывают 10-ти стандартных размеров:

• 30 на 30 мм,
• 40 на 40 мм,
• 50 на 50 мм,
• 60 на 60 мм,
• 75 на 75 мм,
• 86 на 86мм,
• 100 на 100 мм,
• 120 на 120 мм,
• 150 на 150 мм,
• 200 на 200 мм.

Последние два размера подходят только для декоративных целей, так как обладают максимальной степенью прозрачности

Также важно обратить внимание на цвет ячейки, ширину базы, толщину металла и высоту ячейки. Схематично выделяют следующие типы:

• Стандарт. Конструкция состоит из одинаковых секций квадратной формы стандартных размеров. Является самой популярной моделью.
• Пирамида. Оригинальный потолок с визуальным 3D – эффектом, который достигается использованием Y-образного алюминиевого профиля.
• Жалюзи. Гениальное решение для комнат с ограниченной шириной, которое обеспечивает быстрый доступ к инженерным коммуникациям.
• GL15. Адаптированная версия под потолки типа Армстронг с возможностью установки решеток грильято. В комплекте поставляется подвесная система Т-15. Само устройство производит впечатление очень сложной конструкции.
• Многоуровневый потолок. Разные уровни достигаются за счет разной высоты профилей и решеток “мама — папа”. Отличительной особенностью является деление на модули, которые впоследствии можно по отдельности разбирать и собирать заново.

Грильято-жалюзи

Инструменты для монтажа

Потребуется следующие инструменты и оборудование:

• дюбели,
• подвесы,
• направляющие и профили,
• U-образные профили “мама — папа”;
• при необходимости внутренние блоки потолочного кондиционера,
• отопительные элементы,
• датчики противопожарной безопасности,
• растровые или направленные светильники для Грильято;
• уровень,
• отбивочный шнур,
• линейка,
• стремянка,
• пистолет монтажно-поршневой,
• шуруповерт,
• отвертка,
• перфоратор.

Далее приведем описание процесса монтажа потолка. Это под силу сделать собственными силами при наличии стандартного набора инструмента. Перед началом работ нужно рассчитать положение несущих планок, длина которых составляет 180 или 240 см:

• Необходимо разделить эти два значения на длину и ширину помещения и по полученному значению выбрать оптимальный вариант сборки, который позволит минимально обрезать несущие планки.
• Отмечаем на базовом потолке места для крепления подвесов, на которые будут крепиться направляющие планки.

• Монтируем по периметру помещения пристенный уголок, который даст возможность зафиксировать высоту будущего потолка. Отверстия в стене нужно сверлить с шагом в 1 метр. Уголки крепи дюбелями.
• Устанавливаем подвесы в ранее отмеченных точках.
• Продолжаем сборку установкой несущих планок. Устанавливаем рейки длинной 240 см, соединяем их вместе посредством соединительных элементов. Далее ставим планки 1.2 и 0.6 метра длиной. В итоге получим решетчатую конструкцию.
• На дополнительных подвесах крепим осветительные приборы.

Номенклатура для потолков Грильято

• Собираем непосредственно Грильято при помощи планок “мама-папа”. Собрав всю конструкцию на полу, поднимаем ее к потолку и аккуратно вставляем в собранный каркас.
• На последнем этапе протягиваем электропроводку и выравниваем уровнем всю конструкцию при помощи подвесов.

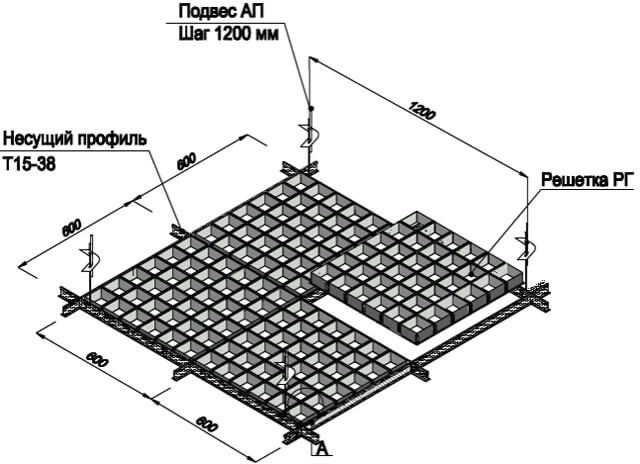

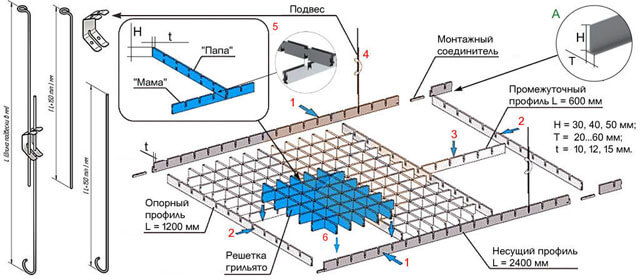

На фото ниже приведена подробная схема сборки потолка.

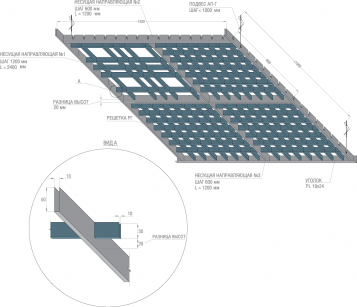

Схема потолка Грильято

Ниже приведены ролики, которые вам помогут понять все тонкости процесса сборки потолка Грильято.
