Установка светодиодных светильников

Содержание:

Выбор ламп
Светильники на светодиодах: устройство и особенности
- Устройство светодиодных светильников
- Особенности подключения светодиодов в светильнике
Расчет светодиодного освещения теплицы
Монтаж светильников
Актуальность светодиодного освещения для сельхозкультур
Тонкости

Выбор ламп

В холодный сезон продолжительность светового дня недостаточна для полноценного развития растений, поэтому необходимо дополнительное освещение в теплице зимой. Сегодня рынок не в состоянии предложить универсальное решение. Чтобы создать комфортные условия в теплице следует подобрать сразу несколько видов ламп. Сбалансированная система позволит выращивать обильный урожай круглый год.

Специализированные магазины предлагают самые разные лампы для теплиц, как выбрать правильно и не растеряться в этом многообразии, если маркетологи расхваливают продукцию на все лады? Для этого следует изучить основные характеристики ламп.

Как сделать освещение в теплице, схема для ламп Днат

Лампа накаливания

Лампы накаливания прекрасно освещают теплицу, служат небольшим подогревом для воздуха. Но не выгодны экономически: слишком большое потребление энергоресурсов. Спектр ламп накаливания 600 нм, что совсем не способствует нормальному развитию растений. При злоупотреблении подобным освещением, растения получают ожоги, так как образуется избыток оранжевых, инфракрасных, красных лучей. Стебли неестественно вытягиваются, происходит деформация листьев.

Люминесцентные лампы

Люминесцентные лампы имеют благоприятный спектр для выращивания растений. Они долговечны, относительно недороги, теплоотдача таких светильников очень низкая. Принцип работы идентичен светосберегающим, но последние способны осветить только незначительную площадь.

Устанавливают люминесцентные лампы в специальных металлических коробах, реже вертикально в пластиковой осветительной арматуре.

Ультрафиолетовые лампы для теплиц

Современные ультрафиолетовые лампы работают по принципу люминесцентных: в колбе образуется УФ-излучение, благодаря взаимодействию электромагнитного разряда и ртути. Из увиолевого или кварцевого стекла изготавливается газоразрядная трубка, которая имеет свойства пропускать УФ-лучи. Увиолевые более безопасны, так как снижают уровень образования озона. Добавляя разные компоненты при производстве стекла, производители создают лампы, работающие в строго заданном диапазоне, можно подобрать благоприятный спектр освещения.

Освещение в теплице из поликарбоната ультрафиолетовыми лампами

Ртутные лампы

ДРЛ лампы ртутные высокого давления. Быстро нагреваются и излучают лучи из ближнего ультрафиолетового спектра. Полезно такое освещение для улучшения фотосинтеза в очень небольшом количестве, совокупно с солнечным светом. Рекомендованы к использованию в период созревания плодов. Не безопасны, эксплуатация возможна при стабильном напряжении, перепады не могут быть более 5%.

Использование ртутных ламп в теплице

Натриевые лампы

Натриевые лампы (дэнас, днас, днат) высокого давления. Очень экономичны, с большой теплоотдачей, эффективно использование для освещения теплицы ламп мощностью более 400Вт. Натриевые лампы для теплиц создают оранжево-красное монохромное освещение близкое у солнечному. Минус ламп – мало синих лучей. Производители доработали изделие, сейчас можно купить улучшенный вариант ламп для теплиц с более интенсивными лучами синего спектра. Специалисты заметили способность натриевых ламп привлекать насекомых-вредителей, что является значительным препятствием для их применения в теплице.

На фото натриевая лампа

Светодиодные лампы

Светодиодные светильники для теплиц (LED) по одиночке создают монохромное освещение, но огромный спектр изделий позволяет подобрать комбинацию из светодиодов и составить благоприятный спектр индивидуально под каждый вид растений. Светодиоды для теплиц экономичны, долговечны, работают исправно при низком напряжении. Интенсивность света можно регулировать их количеством и размещением ламп на разной высоте. При росте саженцев лучше освещение теплицы светодиодными лампами синего спектра, для созревания плодов следует использовать оранжевый и красный сегмент лучей.

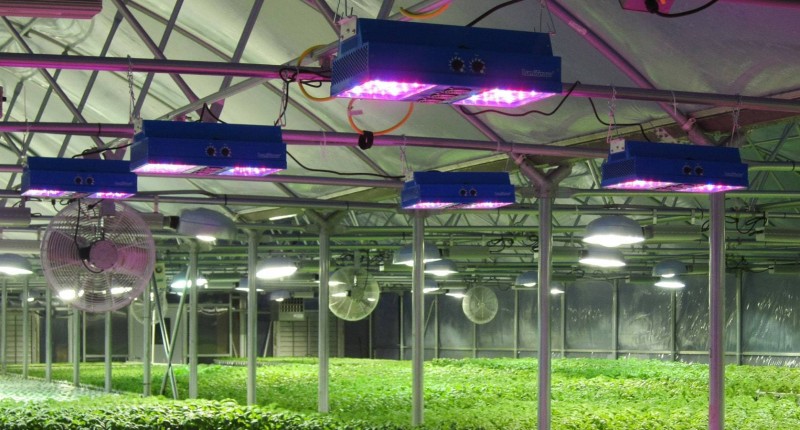

Профессиональные led лампы для теплиц – подсветка в нескольких спектрах

Инфракрасные лампы для теплиц

Инфракрасные лампы и нагреватели используют для обогрева теплиц. Это энергосберегающие системы, создающие благоприятные условия для роста растений, схожие с естественными. Для более эффективного использования приборы оснащают регуляторами, ручными или автоматическими, так полностью можно контролировать микроклимат. Если конвективное отопление сначала прогревает воздух, то инфракрасное — действует на растения и почву, а затем они отдают тепло в воздух.

Светильники на светодиодах: устройство и особенности

Устройство светодиодных светильников

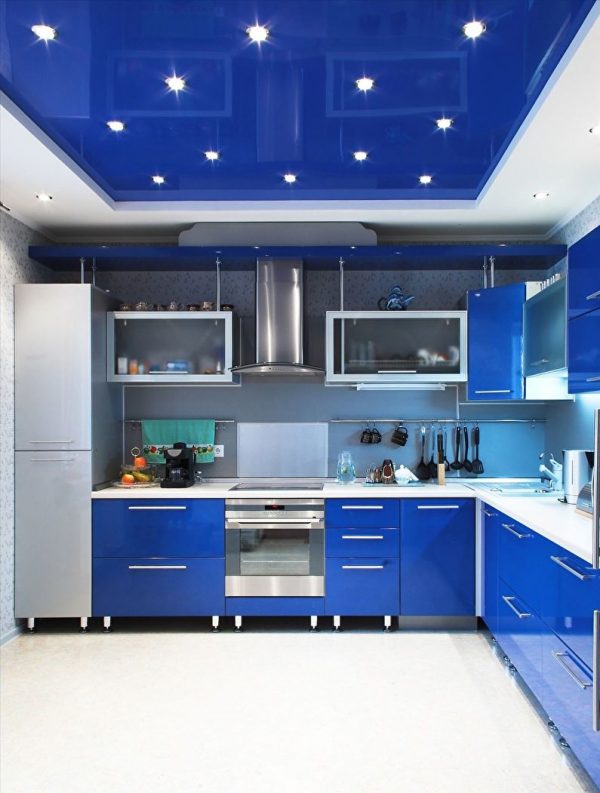

Варианты освещения кухни с натяжным потолком

Понять преимущества, которыми обладает накладной потолочный светильник, можно только после тщательного анализа особенностей его работы. Поэтому давайте разберемся, как же устроен классический светодиодный потолочный светильник?

Основу любого светодиодного светильника (неважно – встраиваемого или накладного) составляет лампа, представляющая собой набор из нескольких светодиодов. Количество и тип используемых светодиодов являются главными факторами, определяющими мощность лампы, и как следствие — мощность самого светильника;. Количество светодиодов в одной лампе может быть различным: некоторые светильники используют лампы с одним светодиодом, другие – лампы с несколькими десятками светодиодных световых элементов;

Количество светодиодов в одной лампе может быть различным: некоторые светильники используют лампы с одним светодиодом, другие – лампы с несколькими десятками светодиодных световых элементов;

Как правило, все светодиоды одного светильника включены в единую цепь, которая подключается к управляющей схеме через блок питания;

Другим обязательным элементом, входящим в конструкцию светильника на основе светодиодных ламп, является радиатор. Все дело в том, что при работе светодиодная лампа выделяет тепло, требующее обязательного отведения.

Поэтому потолочные светильники, как накладные, так и встраиваемые в поток – в обязательном порядке комплектуются радиаторами различного типа (см. Подсветка потолка светодиодной лентой — декорируем помещение самостоятельно).

Схема теплоотведения

Особенности подключения светодиодов в светильнике

Что касается схемы подключения светодиодов в светодиодном светильнике, то здесь возможно несколько вариантов. Поэтому, если вы не планируете устанавливать готовый потолочный светильник, купленный в магазине, а собираетесь смонтировать его самостоятельно из имеющихся в вашем распоряжении светодиодов – внимательно прочтите информацию ниже:

Последовательное подключение светодиодов – Достаточно распространенное, однако имеющее ряд недостатков. По этому принципу подключаются светодиоды во многих светильниках промышленного производства;

Параллельное подключение светодиодов также возможно. При параллельном подключении светодиодных ламп к каждой лампе последовательно присоединяем токоограничивающие резисторы. Главная задача этих резисторов – предохранение светодиодов от пробоя;

Смешанное подключение светодиодов. При подключении светодиодов по смешанной схеме группы из нескольких последовательно соединенных световых элементов (светодиодных ламп) подключаются параллельно друг другу. Данная схема также широко используется в светодиодных светильниках для дома и офиса.

Выбор схемы, по которой собирается светильник, определяется достоинствами и недостатками того или иного способа подключения.

Последовательное подключение является наименее финансово затратным (отпадает необходимость в использовании большого числа резисторов), однако оно же наиболее уязвимо. При выходе из строя одного из элементов весь светильник перестает работать из-за разрыва в цепи.

Кроме того, для светодиодных светильников с последовательным подключением актуальной является еще одна проблема – если светодиод не просто перегорает, а происходит его пробой, то цепь не прерывается. В этом случае остальные светодиоды, включенные в потолочный светильник, достаточно быстро перегорают от работы в условиях перегрузки.

Вариант параллельного подключения

Данная проблема неактуальна для параллельного подключения – даже если часть светодиодных элементов выходит из строя, светодиодные светильники продолжают работать, пусть и не на полную мощность. Ограничивает распространение светильников с параллельным подключением только их высокая стоимость.

Расчет светодиодного освещения теплицы

Установка люстры на натяжной потолок: как повесить своими руками

При расчете светодиодного освещения для теплиц нужно учитывать ряд факторов:

Высота ламп от поверхности грунта.
Мощность.
Требуемый уровень освещенности (зависит от конкретного вида культур).
Площадь помещения.

Для проведения расчета применяется формула:

F=(E*S)/Ки

Обозначения:

F – интенсивность, в люменах.
E – степень освещенности, в люксах.
S – площадь теплицы, м2.
Ки – коэффициент пользы потока излучения (для систем с внешним рефлектором = 0,4, для внутренних – 0,8).

Чтобы было понятно, как на практике проводить подобный расчет по данной формуле, рассмотрим наглядный пример.

Необходимо создать качественное освещение для выращивания томатов, что соответствует по требованиям выращивания культуры порядка 7000 Лк полноценного солнечного излучения на каждый квадратный метр. Для теплицы 4х2 или 8 м2 и применении светильников с внутренним отражателем (лампой) расчётная формула выглядит следующим образом:

F = (7000х8)/0,8 = 70000 Лм.

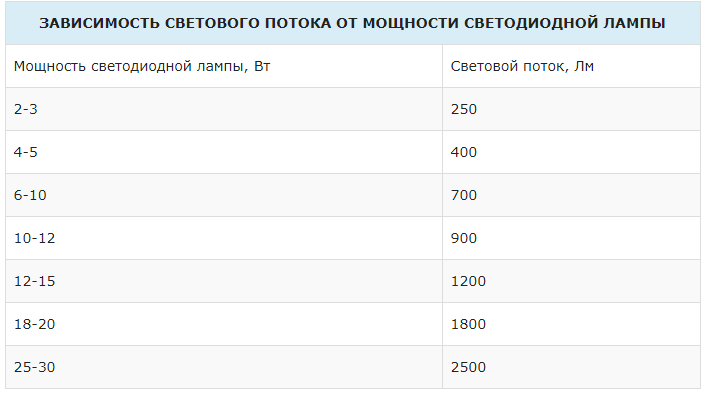

Далее обратившись к таблице можно определить какое количество ламп потребуется для создания такой суммарной светимости. Если это категория 25-30 Вт, то их потребуется порядка 28 штук при равномерном распределении по теплице.

Приведенная формула для расчета используется на уровне 1 метра. При изменении высоты в действие вступает закономерность, согласно которой освещенность изменяется обратнопропорционально квадрату расстояния. Например, при поднятии лампы до 2-х метров интенсивность света на грунте снизится в 4 раза, и напротив, при снижении ее до 0,5 метра – возрастет в 4 раза.

Монтаж светильников

Выбор и установка напольного плинтуса с подсветкой

Монтаж светильников заключается в его укреплении и подсоединении проводов к питающей линии. Светильники массой до 10 кг навешиваются на крюк или шпильку с помощью кольца или скобы. Во взрывоопасных помещениях корпус светильника навинчивается на стальную трубу с помощью резьбы (с подмоткой на нее пеньки, смазанной олифой, суриком или белилами для герметизации соединения).

Рис. 54. Установка светильников на ограждении мостика (а) и на металлической ферме (б):

1 — кабели на лотке; 2 — штепсельный разъем; 3 — ПРА; 4 — ограждение мостика: 5 — кронштейн; 6 — светильник; 7 — подвеска К475; 8 — ферма; 9 — шинопровод ШОС.

При расположении светильника на стене, колонне и ферме его крепят с помощью кронштейнов заводского изготовления (рис. 54, а). Кронштейны снабжены штепсельным разъемом, розетка которого подсоединена к сети. На металлических и железобетонных фермах светильники крепятся трубчатыми кронштейнами с вылетом 630 мм и подвесом различной длины с резьбой 3/4 (рис. 54,6).

Рис. 55. Крепление светильника к тросовому проводу:

1 — светильник; 2 — крюк Для подвеса; 3 — тросовый провод; 4 — ответвительная коробка У245.

При монтаже проводок на тросах светильники крепят с помощью крюка с ответвительной коробкой (рис. 55). Светильники наружного освещения подвешивают с помощью крюка или резьбы на кронштейнах из труб с вылетом до 3 м.

Корпусы светильников при открытой проводке заземляют с помощью гибких перемычек между нулевым проводом и заземляющим контактом светильника, а при прокладке защищенных изолированных проводов, кабелей, в трубах, введенных в корпус светильника,—соединением корпуса светильника с нулевым проводом непосредственно в светильнике (рис. 56).

Рис. 56. Заземление арматуры светильников при открытой прокладке проводов в сетях с заземленной нейтралью (а), через стальную трубу (б), путем присоединения к нулевому проводу сети (в):

1 — фазный провод; 2 — заземляющий проводник; 3 — нулевой провод; 4 — винт заземления; 5 — стальная труба.

Актуальность светодиодного освещения для сельхозкультур

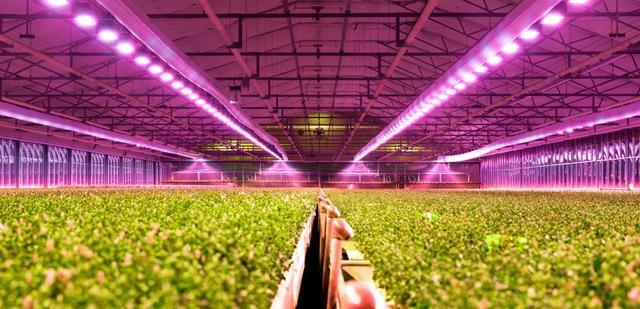

Светодиодное освещение полностью компенсирует нехватку солнечного света

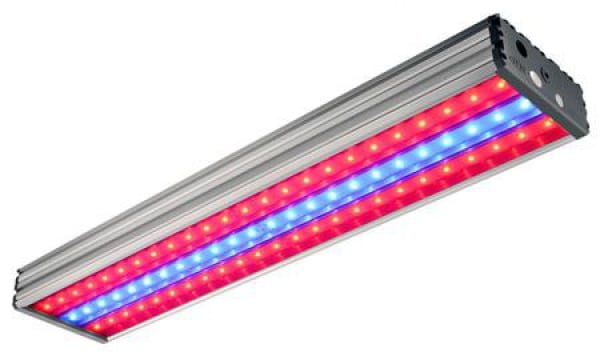

Особенности конструкции современного LED-светильника

Диод, излучающий свет – такова расшифровка английской аббревиатуры LED. Конструктивно светодиод представляет собой полупроводниковое устройство, преобразующее электрический ток в световое излучение. Модели светильников сельскохозяйственного назначения имеют в составе десятки светодиодных ламп для максимальной фотосинтетической эффективности.

Несмотря на то что светодиоды выделяют очень мало тепла, конструкция большинства моделей дополнена радиатором.

Он отводит образующееся тепло от лицевой стороны светильника, позволяя размещать светодиодные лампы в теплице непосредственно рядом с растениями, не опасаясь возникновения «ожогов».

Эксплуатационно-экономические преимущества

LED-светильники могут использоваться днем в качестве вспомогательного источника света (для подсветки растений). С их помощью можно увеличить длину светового дня в зимний период. Возможна и полная замена солнечного света с эффективным управлением световыми условиями. В число важнейших достоинств входят:

минимальное потребление электроэнергии и высокая светоотдача;
возможность легко управлять интенсивностью и спектром;
возможность контролируемо усиливать фотосинтез, способствуя увеличению биомассы;
значительное повышение урожайности, улучшение вкуса, цвета и аромата плодов;
направленное излучение, позволяющее рационально использовать источник света;
длительный срок службы – до 100 000 часов (10 лет), официальная гарантия 5 лет;
экологичность – опасные компоненты отсутствуют;
прочность, вандалоустойчивость, пожаробезопасность;
возможность использовать как высоковольтные, так и низковольтные источники питания;
рассчитаны на эксплуатацию в условиях высокой влажности;
низкое тепловыделение, исключающее негативное воздействие на растения повышенных температур;
универсальны и просты в монтаже, широкая вариативность методов монтажа.

Небольшой экскурс в историю фактов

Первой страной, применившей на практике LED-лампы для освещения растений, стала Дания. В цветочных теплицах общей площадью несколько тысяч кв. м. было использовано 50 000 светодиодов. Экономия электроэнергии составила 40% по сравнению с традиционными лампами.

Тонкости

Помните, что светодиодные светильники требуют некоторого пространства вокруг (минимум – 2 сантиметра). Иначе, охлаждение не будет происходить должным образом, система перегорает.

Как поставить светильник с драйвером?

Простое подключение, надёжная работа – главное преимущество простых схем светильников, снабжённых драйверами. Выбирайте преобразователь, обладающий достаточной мощностью, чтобы система работала без перебоев. В остальном сложностей не возникает, провода соединяются с основой стандартным способом.

Как врезать люстру?

Сначала подключают электрическую часть, потом переходят к монтажу люстры. На контроллерах обычно изображают специальные схемы, облегчающие монтаж элементов. Потом переходят к установке монтажной планки, идущей в комплекте с люстрой. Люстру вешают на декоративные болты.
