Выбор на любой вкус и кошелек: схемы самого эффективного подключения радиаторов отопления
Содержание:
Двухтрубные отопительные системы
Внутри двухтрубного контура теплоноситель движется по двум отдельным трубопроводам. Один из них используется для подающего потока с горячим теплоносителем, а другой – для обратного потока с остывшей водой, который движется по направлению к нагревательному баку. Таким образом, при монтаже радиаторов отопления с нижним подключением или любым другим типом врезки, все батареи прогреваются равномерно, поскольку в них поступает вода примерно одинаковой температуры.
Стоит отметить, что двухтрубный контур при подключении батарей с нижней подводкой, а также при использовании других схем, является наиболее приемлемым. Дело в том, что подобный тип подключения обеспечивает минимальное количество теплопотерь. Схема циркуляции воды может быть как попутной, так и тупиковой.
Некоторые владельцы частных домов полагают, что проекты с двухтрубными видами подключения радиаторов обходятся намного дороже, поскольку требуется больше труб для их осуществления. Однако если разобраться более детально, то окажется, что их стоимость не намного выше, чем при обустройстве однотрубных систем.
Дело в том, что однотрубная система предполагает наличие труб с большим сечением и радиатора больших размеров. В то же время, цена более тонких труб, которые требуются для двухтрубной системы, намного ниже. Кроме того, в конечном итоге излишние затраты окупятся за счет более качественной циркуляции теплоносителя и минимальных теплопотерь.
При двухтрубной системе используется несколько вариантов, как подключить алюминиевые радиаторы отопления. Подключение может быть диагональным, боковым или нижним. При этом допускается применение вертикальных и горизонтальных стыков. С точки зрения эффективности, оптимальным вариантом считается диагональное подключение. При этом тепло равномерно распределяется по всем отопительным приборам с минимальными потерями.
Боковой, или односторонний, способ подключения с равным успехом применяется и в однотрубных, и двухтрубных разводках. Его главное отличие в том, что подающий и обратный контур врезаются с одной стороны радиатора.
Боковое подключение часто используется в многоквартирных домах с вертикальным подающим стояком
Обратите внимание, что перед тем, как подключить радиатор отопления с боковым подключением, на нем необходимо установить байпас и кран. Это позволит свободно снять батарею для промывки, покраски или замены, не отключая систему целиком.
Примечательно, что эффективность односторонней врезки максимальна лишь для батарей на 5-6 секций. Если длина радиатора намного больше, при таком подключении будут существенные теплопотери.
Общие сведения об отопительной системе
Схемы подключения котла отопления различают по способу циркуляции теплоносителя.
По этому признаку системы бывают следующими:
- Гравитационными. Это естественная циркуляция, когда идёт процесс замещения холодными массами нагретой жидкости, которая поднимается вверх. Теплоноситель возвращается в котёл самотёком, под действием гравитации. Такие системы имеют большое преимущество — они энергонезависимые, поэтому будут продолжать работать и при отсутствии электроэнергии.
- Принудительными. Здесь нужна помощь электрических циркуляционных насосов. При такой схеме подключения отопительной системы с котлом прогрев радиаторов во всех комнатах идёт быстро и равномерно. Данный способ является оптимальным при монтаже системы отопления в большом доме.
По способу соединения труб с радиаторами схемы бывают следующие:
- однотрубные, когда выполняется последовательное соединение отопительных приборов;
- двухтрубные — параллельное соединение радиаторов;
- бифилярные — последовательное соединение сначала первых половин приборов, после этого, для потока теплоносителя в обратном направлении, соединяют все их вторые половины.
Циркуляция
Теплоноситель отопительной системы – вода — может циркулировать естественным или принудительным путем. Естественная циркуляция происходит за счет вытеснения столбом теплой воды холодного теплоносителя – это происходит по законам физики.
Естественная циркуляция
Это правильное решение там, где часты перебои электроэнергии, так как является энергонезависимым. Длина ветвей естественной системы циркуляции ограничена. Для работы принудительной системы отопления необходима установка насоса возле нагревательного котла или наличие насоса в самой его конструкции.
Методики для принудительной циркуляции
Подключение радиаторов отопления зависит от протяженности теплотрассы и особенностей ее прохождения. При наличии циркуляционного насоса могут быть применены следующие схемы:
- односторонняя;
- сидельная;
- диагональная;
- нижняя.
Первый тип
Боковое или одностороннее подключение предполагает, что подводящая труба (подача) и отводящая (обратка) монтируются с одной стороны радиатора (к одной секции). Боковое подключение эффективно при количестве секций не больше 15. Недостатком является плохая циркуляция в дальних секциях, а также быстрое засорение, которое еще более усугубит ситуацию.
По диагонали
Диагональное подключение радиаторов отопления способно обеспечить теплом батареи с большим количеством секций. Подача осуществляется сверху, отвод – снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижний патрубок секции, в которую осуществляется подача воды, монтируется заглушка, а по диагонали – кран Маевского.
Теплопотери при диагональном подключении не превышают 2%. При указании мощности батареи имеется в виду именно этот тип подключения. Единственный недостаток диагонального подключения – внешний вид: трубы подходят с двух сторон, и скрыть их трудно.
Сидельное
Сидельное подключение батарей отопления выполняется в случаях, когда трубопровод отопления скрыт под полом. Патрубки подачи и обратки подключаются с разных сторон к нижним патрубкам секций. Недостаток такого варианта – неравномерное распределение теплоносителя, и, как результат, низкая теплоотдача.
Несмотря на значительные потери тепла — 10-15% — такое подключение применяется довольно часто из-за возможности скрыть почти все трубы. Нижнее подключение аналогично сидельному, но патрубки подачи и обратки расположены рядом в нижней части радиатора. Эффективность такой схемы еще ниже, чем предыдущей.
Подключение батарей отопления в частном доме
Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.
Фото 1 Примеры подключения радиаторов
Как правильно выбрать место
Отопление в доме работает одновременно в двух направлениях:
- Прогрев помещения,
- Препятствование движению холодного воздуха.
Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.
Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:
- Между стеной и батареей – от трех до пяти сантиметров.
- Между полом и радиатором – не менее 10 сантиметров.
Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.
В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.
В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.
Однотрубная схема

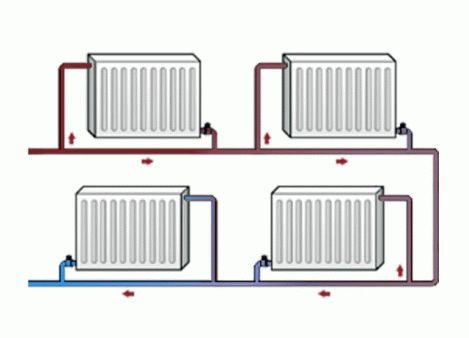

Фото 2 Однотрубная схема подключения
Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.
Двухтрубная схема
Фото 3 Двухтрубная схема подключения
Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

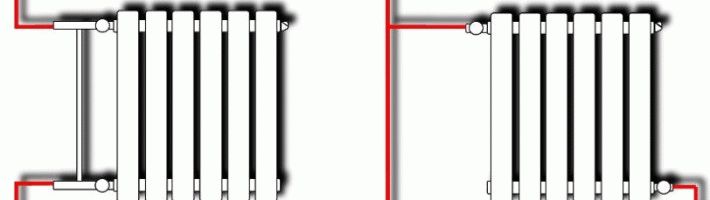

Фото 4 Схема диагонального подключения батарей
При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.
Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.
Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.
Варианты подключения радиаторов отопления
Существуют типовые варианты размещения отопительных приборов.
Сколько раз, на практике, приходилось переделывать такое отопление. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам.
Более длительный срок монтажа по сравнению с однотрубным типом разводки. Вывод — я постарался подробно раскрыть тему всех существующих схем подключения радиаторов. Боковое Этот вариант самый простой распространенный, так как большинство моделей радиаторов имеют именно боковой выход патрубков.
Диагональная схема эффективно работает при подключении длинных батарей, с общим количеством секций 12 шт и более. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины. За восемнадцать лет работы монтажником, я пришел к выводу, что такая схема см. Помимо нижней подводки встречаются настенные радиаторы с верхней подводкой.
