Арматура для систем отопления. основные виды и назначение

Установка арматуры

По способу установки арматура для систем отопления делится на следующие типы:

муфтовые (резьбовые) краны;

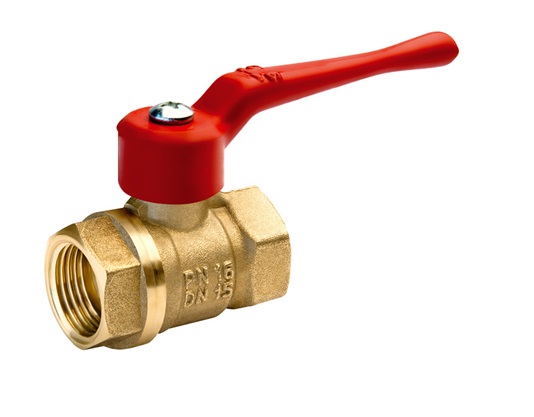

Арматура, фиксируемая при помощи резьбы

фланцевые устройства.

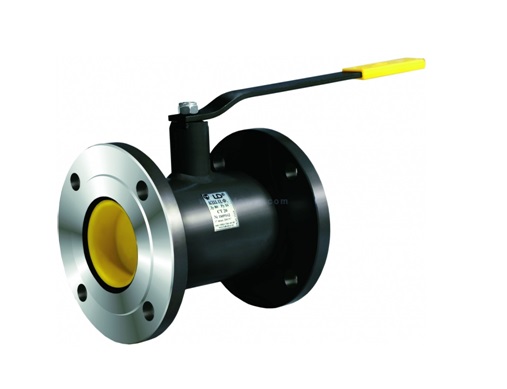

Устройства, фиксирующиеся фланцами

Резьбовая арматура преимущественно устанавливается внутри жилого помещения, так как отличается более компактными размерами, а фланцевые устройства – на уличных трубопроводах.

Монтаж муфтовой арматуры

Для установки резьбовых устройств потребуются:

• разводной или гаечный ключ соответствующего диаметра;
• изоляционный материал (ФУМ-лента, нить Тангит Унилок и так далее);
• приспособление для нарезки резьбы;
• болгарка;
• рулетка, маркер.

Установка устройства производится по следующей схеме:

1. в месте монтажа арматуры вырезается участок трубопровода, соответствующий длине устанавливаемого устройства;
2. концы труб зачищаются;

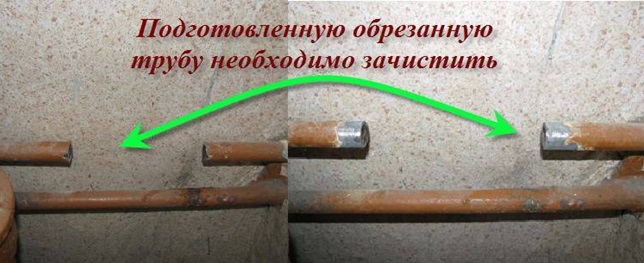

Обрезка и очистка труб

1. производится нарезка резьбы;

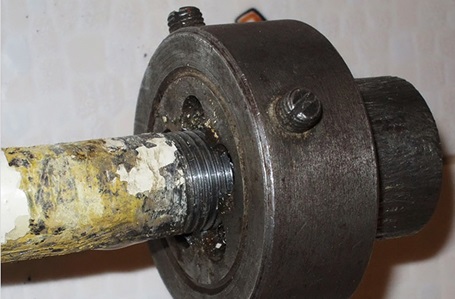

Образование резьбы на трубе для крепления арматуры

1. резьба на арматуре герметизируется выбранным уплотнительным материалом;

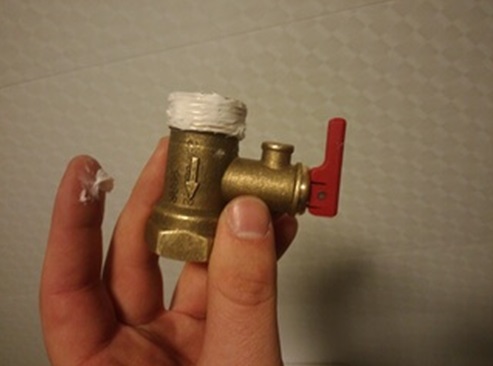

Герметизация резьбы

1. кран фиксируется на трубопровод.

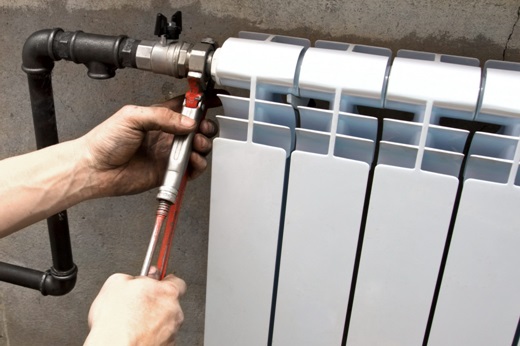

Крепление арматуры к системе

Все работы по установке арматуры производятся после перекрытия снабжения отопительной системы.

Процесс установки муфтового крана представлен на видео.

Установка фланцевой арматуры

Монтаж фланцевых устройств можно осуществить следующим образом:

1. обрезка и подготовка труб к установке устройства;
2. крепление фланцев на трубах. Чаще всего для фиксации фланцев используется метод сварки;
3. установка крана и крепление его фиксирующими болтами к фланцам.

Крепление фланцевой арматуры к трубопроводу

Таким образом, выбор и самостоятельная установка арматуры на отопительную систему не вызывает никаких проблем даже у начинающего мастера.

Запорная арматура

Предназначена для принудительного уменьшения или окончательной остановки теплоносителя на определенном участке трубопровода или радиатора. Традиционно для этого используют краны или задвижки с различными типами конструкций.

При выборе той или иной модели, в первую очередь, необходимо обращать внимание не только на геометрические параметры подключения, но и на материал изготовления. Качественно изготовленная запорная арматура на отопление должна выдерживать критический температурный режим работы и максимальное давление

Эти параметры должны указываться в паспорте или непосредственно на корпусе изделия.

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

• запорные клапаны;
• шаровые краны;
• игольчатый вентиль;
• задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

1. «закрыт»;
2. «открыт»;
3. «частично закрыт».

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Смесительно-регулировочная арматура

Ярким представителем этой группы устройств является термостатический трехходовой клапан. Его задача – качественное регулирование теплоносителя, то бишь, по температуре, а не по расходу. Трехходовой клапан действует не так, как запорно-регулирующий кран, он работает как смесительный узел. Настроенный выдавать теплоноситель определенной температуры, элемент смешивает два потока в необходимых пропорциях.

Смесительный узел отопления

Устройство представляет собой латунный корпус с тремя патрубками, внутри которого находится шток, управляемый термостатическим приводом. Шток проходит через 2 седла, регулируя протекание сквозь них нужного количества воды из двух патрубков, чтобы в третьем получить смесь установленной температуры.

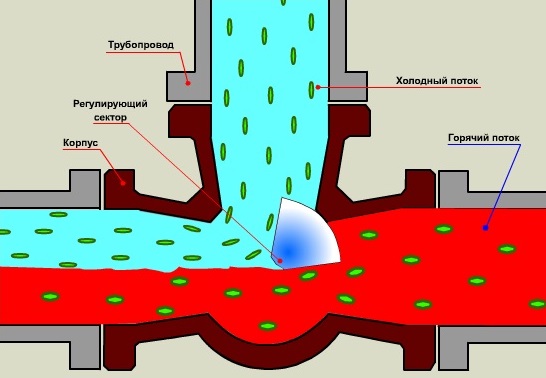

Принцип работы трехходового клапана

Надо сказать, что не каждая система отопления нуждается в подобной арматуре. Сфера применения смесительных устройств – поддержание температуры в контурах теплых полов, отдельных радиаторах или целых группах отопительных приборов, а также в малых циркуляционных контурах твердотопливных котлов. А вообще, все частные случаи использования смесительных клапанов перечислить довольно трудно, поскольку их может быть очень много в современных схемах водяного отопления.

Типы трубопроводной арматуры

Запорная трубопроводная арматура, наиболее распространенная разновидность арматурных изделий, имеет несколько конструктивных вариантов исполнения. Трубозапорная арматура делится на следующие типы:

Задвижка – трубозапорная арматура, в которой перекрывающая конструкция перемещается параллельно движению циркулирующего потока. Существует две разновидности задвижек – клиновые и параллельные. В клиновых задвижках поток перекрывается затвором, в котором уплотнители размещены под углом друг к другу. Затвор, в зависимости от конструктивного исполнения, может быть жестким, эластичным либо выполненным в виде двух дисков из легированной стали.

Задвижки делятся на виды согласно типу затвора. Конструкции с вращаемым (не выдвижным) шпинделем, применяются в трубопроводах, транспортирующих коррозийно нейтральные среды, длительное пребывание в которых шпинделя не провоцирует разрушение материала (нефть, вода), во химической промышленности практикуется установка заглушек с выдвижным шпинделем. Мощные стальные задвижки способы выдерживать давление потока до 25 мПа.

Вентиль – арматура, выполняющая перекрытие потока за счет возвратно-поступательного движения затвора внутри трубопровода. Вентиль, в большинстве случаев, имеет плоский затвор , сечение которого соответствует внутреннему диаметру трубы. Вентиля изготавливаются с фланцевым соединением, обеспечивающим высокий уровень герметичности.

В зависимости от материала вентиль может быть чугунным, стальным (нержавейка либо легированная сталь) либо бронзовым. Существуют прямоходные, угловые и смесительные вентили, установка последних выполняется при необходимости поддержания требуемой температуры, концентрации либо плотности транспортируемой среды.

Заслонка – арматура, перекрывающая трубопровод за счет вращения вокруг собственной оси запирающего диска. Заслонки конструктивно схожи с вентилями, однако они имеют значительно меньшие габариты и более обширную сферу использования – данная арматура, помимо промышленности, востребована в тепло и водоснабжении, канализационных системах.

Кран – наиболее распространенная разновидность запорно-регулирующей арматуры в бытовой эксплуатации. Запирающая часть в кране размещается по направлению потока циркулирующей среды, она может выполняться в виде шарового либо конусного элемента.

Запорные краны могут устанавливаться на трубопроводы, транспортирующие жидкую либо газообразную среду. К преимуществам данной арматуры относятся компактные габариты, простота и ремонтопригодность конструкции, минимальное время активации.

В зависимости от тип конструкции краны могут быть проходными, угловыми либо смесительными (трехходовыми), в которых к центральному выходному отверстию подсоединены два входных патрубка, что позволяет смешивать несколько рабочих сред между собой.

Кран – оптимальный выбор запорно-регулирующей арматуры не только для стальных, но и для полипропиленовых трубопроводов.

Запорная арматура – неотъемлемый элемент систем управления потоками в трубопроводных системах, она является важной составляющей топливно-энергетического комплекса. Добыча, подготовка и транспортировка нефтепродуктов невозможна без трубной продукции с установленными на нее регулирующими механизмами

Добыча, подготовка и транспортировка нефтепродуктов невозможна без трубной продукции с установленными на нее регулирующими механизмами.

Регулирующая арматура отопления

Она предназначена для контрольной работы системы отопления в целом или на определенном участке. Это зависит от конструкции и эксплуатационных параметров. Рассмотрим наиболее востребованные и обязательные к установке модели.

Кран Маевского

Конструкция крана Маевского

Если значительно ухудшился нагрев определенного радиатора – существует большая вероятность возникновения воздушной пробки. Чтобы предотвратить перегрев теплоносителя необходимо заранее установить краны Маевского на каждый из отопительных приборов.

Эта регулировочная арматура для отопления представляет собой игольчатый клапан, который в закрытом состоянии полностью герметичен. Устанавливается на верхний патрубок радиатора, в случае появления воздушных пробок способствует их устранению. Для этого необходимо с помощью ключа или отвертки ослабить степень прижатия штора. Делается это до того момента, пока не будет слышен характерный звук выходящего воздуха. Процедура заканчивается только тогда, когда начинает течь теплоноситель.

Обратный клапан

Обратный клапан

Необходим для предотвращения обратного движения воды в трубах. Его можно найти в каталогах арматуры для отопления, предназначенных как для небольших частных систем, так и для центрального теплоснабжения.

Принцип работы этого устройства основан на том, что давление напора воды воздействует на седло клапана, отодвигая его. В результате этого происходит циркуляция жидкости в трубах. Если же по каким-либо причинам вода начинает течь обратно – клапан возвращается в закрытое состояние. Этот механизм необходим в системах со сложной разводкой магистралей. В частности, он монтируется в качестве запорной арматуры для радиаторов отопления. Таким образом повышается безопасность работы и увеличивается КПД всей системы.

Смесительные узлы

Двухходовой клапан

Для устройства водяного теплого пола необходимо обеспечить смешивание горячей и холодной воды. Это связано с различными температурными режимами в трубах отопления и теплого пола. В качестве основного механизма применяются 2 или 3 ходовые смесительные узлы.

Конструктивно они схожи с игольчатыми кранами. Но помимо входного и выходного патрубков в них есть дополнительные точки подключения. Двухходовые модели обеспечивают смешивание потока теплоносителя с различной температурой путем открытия штока на определенную высоту. В трехходовых конструкциях устанавливают заслонки. Изменение их месторасположения уменьшает или увеличивает приток воды.

Подобная регулирующая арматура для отопления может управляться ручным методом или автоматически. Для последнего монтируют электропривод, соединенный с температурным датчиком в трубах или в помещении. В зависимости от установленного уровня нагрева происходит регулирование положения штока или заслонки.

Предохранительный клапан

Если уровень нагрева воды в трубах превышает заданный параметр – происходит резкий скачок давления. Для предотвращения прорыва устанавливается другой вид запорной арматуры на отопление, регулирующие функции которой направлены на сброс излишков воды или воздуха из системы.

Самым востребованным из них является предохранительный клапан. В отличие от крана Маевского он рассчитан на более высокие показатели давления. При возникновении аварийной ситуации напор воды воздействуют на седло, в результате чего шток поднимается. Избыток теплоносителя или воздуха уходят из системы, а состояние клапана остается открытым до того момента, пока давление не стабилизируется. Эту запорную арматуру на отопление необходимо правильно установить. Специалисты рекомендуют монтаж на обратную трубу перед ее входом в котел и до циркулярного насоса.

Запорные задвижки

Выбор запорной арматуры предполагает выбор качественных трубопроводных задвижек. Они нужны для периодического перекрытия потока рабочей среды. Материалом для изготовления задвижек служит чугун, сталь, нержавеющая сталь или сплавы цветных металлов. Выбор материала задвижки зависит от содержимого трубопровода (щелочная или кислая среда).

По принципу работы задвижки бывают:

• клиновые,
• параллельные.

Клиновые задвижки имеют затвор в виде клина. Уплотнительные поверхности такого затвора расположены под углом относительно друг друга. Шпиндель у клиновых задвижек является невыдвижным. Клин может быть упругий, жесткий или двухдисковый. Применяют задвижки на трубопроводах, по которым перекачиваются нефть, газ, вода, некоторые неагрессивные вещества.

Очень важно, чтобы рабочая среда была химически нейтральна к материалу задвижки. На газопроводах используют клиновые задвижки с выдвижным шпинделем, изготовленным из чугуна

На газопроводах используют клиновые задвижки с выдвижным шпинделем, изготовленным из чугуна.

Наибольшую популярность приобрели задвижки, оснащенные электроприводом. Он позволяет достаточно быстро приводить заглушку в открытое или закрытое положение, а также частично перекрывать поток. Управление электроприводом может осуществляться дистанционно, с пульта, а может включаться вручную, непосредственно на трубопроводе. За положение запорного механизма отвечают специальные датчики и индикаторы. Задвижки, оснащенные электроприводным механизмом, можно использовать на любых трубопроводах.

Врезка запорных задвижек в трубопровод производится при помощи фланцевого соединения или сварки.

Устройство запорных вентилей

Устройство запорного вентиля.1. Корпус 2.Крышка 3. Золотник 4.Шток 5. Втулка 6. Ручка

Запорный вентиль является разновидностью запорной арматуры и предназначен для полного перекрытия потока рабочей среды, движущейся по трубопроводу. Он не предназначен для регулирования рабочего давления в трубопроводе. Вентиль должен находиться всегда в полностью открытом или полностью закрытом положении. Все вентили обладают небольшим ходом запорного органа, а также допускают установку в любом положении.

Запорный вентиль состоит из золотника, находящегося на опускающемся шпинделе. При закрывании вентиля золотник опускается на седло, перекрывая поток.

Запорный орган вентиля перемещается параллельно направлению потока, что немаловажно для предотвращения возможных гидроударов в трубопроводе. Вентили могут различаться по виду герметизации, они бывают:

Вентили могут различаться по виду герметизации, они бывают:

• сильфонные,
• диафрагмовые,
• сальниковые.

Все запорные вентили имеют соединительные патрубки, благодаря которым производится их врезка в трубопровод. Вентили, которые предназначенные для работы с высоким давлением, имеют толстые стенки, а монтируются к трубопроводам при помощи приварки. Изделия небольших размеров имеют муфтовые соединения. Вентили больших размеров могут соединяться с трубами посредством фланцевых патрубков.

Эксплуатация запорных вентилей

Управление вентилями осуществляется при помощи электродвигателя или ручного маховика, в некоторых случаях применяется дистанционное управление.

Запорные муфтовые чугунные вентили используют на трубопроводах, по которым производится подача воды, воздуха или пара. При прокачке воды рабочая температура не должна превышать 50 градусов. Запорный орган такого изделия уплотняется кожаным, резиновым или фторопластовым кольцом. Прокладки используются паронитовые. Резьбовое муфтовое соединение позволяет быстро и надежно установить вентиль в систему.

Вентили муфтовые латунные запорные имеют небольшой вес и устойчиво работают в системах с высоким давлением. Латунные изделия также не боятся перепадов давления. Могут устанавливаться в любых местах трубопровода, обеспечивая полное перекрытие магистрали.

Запорные вентили с электромагнитным приводом используются на трубопроводах, по которым проходит вода или воздух. Температура потока не должна превышать 50 градусов. Корпус изготовлен из чугуна, а золотник и крышка — из стали. Управляется устройство дистанционно или вручную.

2 Запорные элементы

Это относительно простые и в то же время эффективные системы современных регулирующих устройств. Простота конструкции и большой выбор позволяет выбирать самые подходящие варианты. Корпус кранов может быть изготовлен из качественной стали, меди, алюминия и так далее. Все зависит от того, в какой сфере будет эксплуатироваться устройство. Внутренние детали всегда изготавливаются из нержавеющих металлов, чтобы они не подвергались коррозии.

Существует несколько основных разновидностей кранов:

• Штоковые. В этом случае запорным элементом выступает резиновая прокладка, установленная на шток. При откручивании или закручивании вентиля шток двигается в вертикальной плоскости. Таким образом удается максимально точно контролировать объем потока теплоносителя.
• Шаровые. В качестве запорного элемента используется шар с отверстием. То есть при движении ручки это отверстие открывается или закрывается. Недостаток оборудования заключается в том, что очень сложно регулировать подачу воды.

При установке представленных устройств нужно учитывать различные факторы, в том числе и качество герметичности. Если в системе отопления, вместо воды, используется антифриз, то простые краны не подойдут, так как они будут постоянно подвергаться сильному износу. Поэтому при покупке рекомендуется консультироваться с компетентными специалистами, которые помогут выбрать подходящий вариант изделия.
