Как установить точечный светильник в натяжной потолок?

Что необходимо для установки

Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику

Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.

Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.

Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Материалы для монтажа светильников

Перед тем, как начать монтаж светильников, проверьте на наличие:

Светильника с готовыми креплениями;
Электрический привод;
Лампы (важно, чтобы они соответствовали цоколю у светильника);
Гильзы или клеммники для соединения проводов;
Стандартная изолента;
Выключатель для светильников.

При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.

Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.

Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.

Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5

Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

  1. дрель;
  2. распределительные коробы;
  3. кабель выбранной длины;
  4. отвёртка;
  5. нож строительный;
  6. пассатижи;
  7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Инструменты для монтажа светильников

Распределение проводов

Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение.

В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию. Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.

При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода.

Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины. После этого можно приступить к обшивке подвесного потолка.

При процессе монтажа подвесного потолка расположите провода вблизи от предполагаемых мест выемок под лампочки. Профессионалы советуют сделать это, оставляя петлю в 10-15 см по всему периметру потолка: так вы сможете в последний момент изменить схему расположения светильников, если понадобится.

Расчет количества светильников

Желательно приобрести светильники одного типа и от одной фирмы, чтобы не было проблем при дизайне и непосредственном монтаже. Учитывайте площадь, которую освещают светодиодные светильники – порядка 1,5 — 2 квадратных метров. Лучше купить больше светильников, чем страдать от недостатка света.

Не переусердствуйте: учитывайте весь вес конструкции на потолке. Современные светильники часто изготавливают с металлическими каркасами, что может привести к неровностям на потолке.

В зависимости от площади помещения определить оптимальное значение требуемого уровня мощности можно воспользовавшись уже существующей таблицей:

Площадь помещения кв.м. Очень яркий свет ~ 500 lux Яркий свет ~ 300 lux Мягкий свет ~ 150 lux
менее 6 150W 100W 60W
от 6 до 8 200W 140W 80W
от 8 до 10 250W 175W 100W
от 10 до 12 300W 210W 120W
от 12 до 16 400W 280W 160W
от 16 до 20 500W 350W 200W
от 20 до 25 600W 420W 240W
от 25 до 30 700W 490W 280W

На рынке сейчас есть новая модель под названием «танцующий свет», лучи которой прекрасно освещают поверхности вокруг лампочки, что создает дополнительную освещенность помещения.

Формирование отверстий под светильники

Подготовьте коронку для сверления по дереву. Обычно ей сверлят гнезда под переключатели и элементы мебели под провода (например, столешницу). На выходе вы получите идеально ровные окружности для последующей обработки.

Замерьте диаметр выступающей части светильника и просверлите отверстия на 1 см меньше этой окружности – это позволит убрать провода из зоны видимости подвесного потолка.

Окончательно определиться с позицией светильников можно только после того, как потолок полностью обшит. При проектировании уже был учтен момент размещения спотов на расстоянии от элементов каркаса.

Теперь же следует также учесть и пролегание швов между элементами подвесного потолка, это особенно важно при установке светильников в подвесной потолок обшитый пластиком или алюминием. Если размещение светильника приходится на стык элементов потолка, то его следует перенести на середину одной из полос

Отверстия просверливаются с помощью специальной коронки по дереву, которой высверливаются и углубления под коробки для розеток. В этом случае получаются идеально ровные отверстия, такой вариант позволяет эффективно закрепить светильник в гипсокартоне. Диаметр отверстий должно быть подобран в соответствии с размерами используемых приборов.

Он должен быть меньшим на 3-4 мм внешнего диаметра лицевой части светильника, но больше, чем габариты внутренней его части. Чаще всего выбирается размер 60 или 75 мм

Важно: Помните, что, раз просверлив отверстие, его невозможно перенести, так что лишний раз удостоверьтесь в верности его расположения

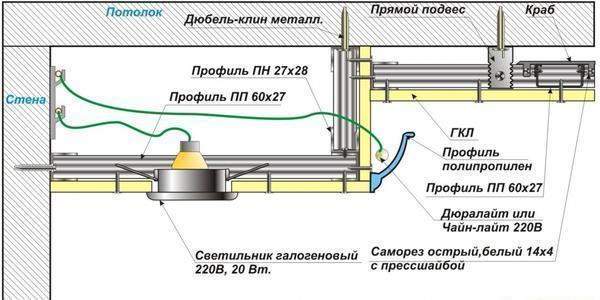

Делаем подвесной потолок с подсветкой своими руками

Перед тем, как подключить подсветку к натяжному потолку, вы должны подобрать место крепления светильников

Примите во внимание, что установка такой конструкции предусматривает изготовление короба из гипсокартона. Однако, можно осуществить подключение освещения без применения короба

При изготовлении короба из гипсокартона примите во внимание некоторые нюансы:

  1. Высота такой конструкции должна быть не более 20 сантиметров по отношению к потолочному перекрытию.
  2. Нижнюю грань короба нужно в обязательном порядке выдвинуть вперед на 7-9 сантиметров.
  3. Светодиодную подсветку нужно установить на дно ниши.

Алгоритм установки подсветки на потолок без применения короба:

  • Отметьте место крепления.
  • Проведите линию по всему периметру полотна.
  • Прикрепите светодиодные ленты при помощи клеевого раствора.
  • Если у вас побелена поверхность натяжного полотна, то прикрепите к их основанию металлические уголки.

Люстры и натяжные потолки – удачно ли сочетание

Натяжные потолочные системы на сегодняшний день популярности занимают одно из ведущих мест. Все дело в том, что значительно упростилась технология монтажа подобных конструкций и доступная цена такого вида потолочного дизайна. Сделать натяжные потолки сегодня можно даже своими руками. Остается только правильно подобрать осветительное оборудование, которое подходит для таких подвесных конструкций. Изначально понятно, что на натяжном потолке проблематично установить массивные и тяжелые светильники, а так хочется украсить зал в собственном доме красивой люстрой.

Тем более, центральное расположение светильников делает интерьер богатым и насыщенным. Люстры для натяжных потолков играют важную роль в плане эстетики. Расположенные в центре верхней части комнаты такие светильники  качественно меняют интерьер помещения, усиливая визуальные эффекты. В зависимости от фактуры полотна можно добиться великолепного отражающего эффекта или наоборот, получить внутри спокойный рассеянный свет. Правильно подобранная люстра, оформление светильника добавят натяжным подвесным системам больше лоска и шика. Люстры с плафонами, наоборот, обеспечат приятное и спокойное рассеянное освещение. Одним словом, люстра и натяжные потолки представляют собой два конструктивных элемента в квартирном дизайне, которые прекрасно сочетаются друг с другом.

Секрет успеха в данном случае зависит от трех факторов:

  • правильно ли подобран светильник;
  • какой вариант освещения вам нужен;
  • какова технология монтажа навесных светильников на подвесные потолочные конструкции.

Выпускаемые светильники на данный момент позволяют реализовать практически любую задумку, предоставляя широкое поле деятельности в плане дизайна. Единственное условие, которое надо соблюдать, что бы правильно , затянутый ПВХ пленкой – это учесть все тонкости и технические нюансы.

При планировании установки люстры в комплекте с натяжными потолочными конструкциями следует учитывать тот факт, что любые механические повреждения отрицательно сказываются на качестве такого варианта отделки.

Все дело в том, что изначально натянутое полотно не является крепкой и надежной основой для крепления навесного оборудования. Последующее нарушение целостности новой потолочной поверхности может испортить всю работу. Полотно в месте механического повреждения может разорваться больше чем надо, к тому же вся остальная поверхность покрывается волнами. Это что касается технологии. Другим фактором, на который следует обращать внимания, является правильный подбор мощности светильников. Полотно  —  это поливинилхлоридная пленка, которая, несмотря на свои высокие технологические свойства, очень боится перегрева. Люстра с мощными лампами привет к тому, что натянутое полотно в месте контакта с лампами будет деформироваться. Остановимся сначала на выборе светильников для данного вида потолочного дизайна.

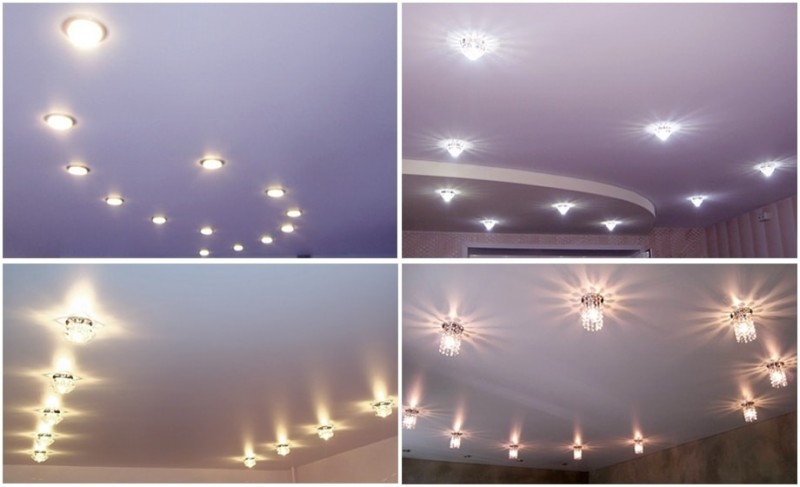

Точечные светильники на натяжных потолках

Осветители-споты экономят место, способны создавать полное и частичное освещение помещения. Для их расположения доступна масса вариантов. В сочетании с люстровым светильником точечные приборы выставляются в форме круга, овала, квадрата или треугольника. Удачно композиционное размещение спотов полукругом, волной и спиралью.

Для использования точечных светильников в качестве основного освещения их размещают шахматным порядком или «клеткой» по периметру комнаты. Более оригинальный вариант – построение узоров из спотов на натяжном потолке.

Светильники выбираются в количестве, обеспечивающем достаточное качество освещенности помещения. Под яркое освещение одному квадратному метру натяжного потолка потребуется оснащение спотами с 15 Вт общей мощности (примерно). При этом для спальни светильников и освещения потребуется меньше, а для кухни – чуть больше.

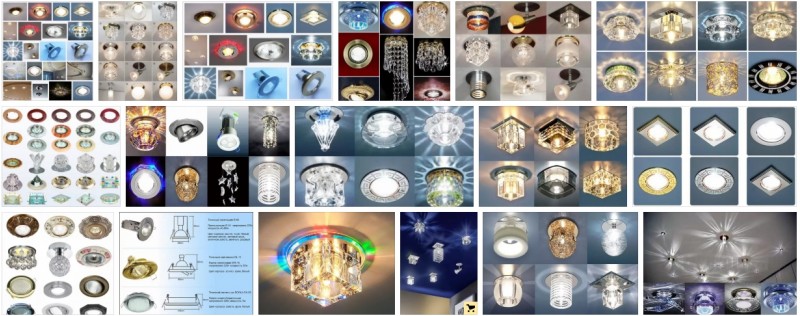

Точечные осветители неодинаковы – круглой или квадратной формы, с имеющими различные узоры или фактуру пластиковыми и металлическими ободками. Производятся модели спотов плоского и объемного вида, снабженные подвесками или механизмом поворота.

При оснащении лампами и включении света все spot-светильники будут выделять тепло, нагревая натяжную пленку. Чтобы не допустить критического прогрева пленочного полотна, устанавливать в точечные осветители можно лампы накаливания мощностью до 40 Вт, лампы энергосберегающие не мощнее 9 Вт, лампы галогеновые мощности до 35 Вт и светодиодные – до 3 Вт.

Оптимальные дистанции при установке точечных светильников составляют 200 мм от ближайшей стены и 250-300 мм между соседними спотами. Если пленочное полотно спаяно, то расстояние между швом и ближайшим осветительным прибором требуется не менее 150 мм.

Проводка для точечных светильников в системе натяжного потолка

Чаще применяются два типа проводной разводки – параллельная или «звезда». Первый вариант выполняется со скреплением элементов проводки последовательно на приборах освещения или вблизи них при помощи проводников, объединение в цепь ведется через два узла.

Разводка «звездой» заключается в соединении проводов в общей точке, откуда протягиваются кабели к отдельным осветителям. Тот или иной принцип разводки выбирается с учетом удобства эксплуатационного обслуживания и напряжения точечных светильников.

Перед монтажом проводки под осветители-споты следует рассчитать сечение ее составляющих. К примеру, суммарная мощность центральной люстры и шести светильников spot составит около 300 Вт (споты максимально по 40 Вт и люстра 60 Вт). Выполним расчет сечения электрокабеля под эту группу светильников.

Для параллельной схемы разводки. При планируемой установка в шесть спотов и люстру ламп накаливания по 220 В, нужно поделить их расчетную общую мощность (300 Вт) на напряжение лампы накаливания (220 В) – получаем силу тока в 1,36 А. Необходимое сечение электропровода должно быть в 10 раз меньше напряжения и, соответственно, для проводки примерного комплекса осветителей потребуется кабель сечением 0,136 мм2.

Если в светильниках будут использованы двенадцативольтные светодиодные лампы, то, разделив 300 Вт на 12 В, находим расчетную силу тока – 12 А. Для определения сечения кабеля делим 12 А на десять и получаем 1,2 мм2.

Для схемы разводки «звезда». Расчет сечения электропроводки здесь выполняется немного иначе. Мощность в участках соединения проводки вычисляется аналогично параллельной разводке – для 220-вольтных ламп накаливания получаем 1,36 А, поделив 300 Вт на 220 В. Кстати, чтобы найти напряжение на участке каждого осветителя, нужно разделить 50 Вт на 220 В и, в рассматриваемом случае, получив 0,227 А. Но поскольку первый участок в подключении «звезда» будет иметь максимальную мощность, поэтому сечение провода нужно выбирать по его параметрам, т.е. порядка 0,136 мм2 (300 Вт поделенные на 220 В).

Для светодиодных ламп напряжением 12 В, устанавливаемых в точечные светильники с подключением проводки «звездой», расчет выполняется таким порядком. Находим силу тока, деля суммарную мощность светильников на напряжение лампы, т.е. разделив 300 Вт на 12 В и получив 12А.

Далее вычисляем рабочий ток на участках электропроводки около осветителей, поделив 50 А на 12 В – получаем 4,16 А. Отсюда следует, что для участка проводки «коробка-трансформатор» понадобится кабель сечением 0,136 «квадратов», а для следующих участков – сечения 0,416 мм2 (делим вычисленное ранее рабочее напряжение тока вблизи светильников на 10).
