Как отремонтировать светодиодную лампочку на 220 в

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Температура разогрева в момент пайки не должна превышать 2600. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Конструкция светодиодных люстр и визуальный осмотр

С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочных люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск
олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как
начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в
самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

•   Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
•  Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
• Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях. Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
• Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Что нам понадобится для ремонта светодиодных ламп

Никаких сложных инструментов для починки светодиодной лампы не понадобится:

• Паяльник. В приоритете паяльники с тонким жалом.
• Припой и канифоль (также можно использовать флюс или кислоту для пайки, смотря что есть под рукой).
• Пинцет. Так как детали нельзя трогать руками, этот инструмент определённо будет полезен.
• Держатель. Вместо него можно использовать помощника, который будет держать плату канифоли во время пайки.
• Газовая горелка. Благодаря ей можно будет очень быстро отпаять сломанную деталь, а затем припаять новую. Купить её можно в любом табачном магазине. Однако, можно не тратиться на горелку и использовать обычную турбозажигалку.
• «Донор». Это может быть ещё одна сломанная лампочка. Из неё можно будет вынуть нужные детали и поставить в другую лампу. В качестве донора можно использовать светодиодную лампочку, которую уже нельзя починить.
• Суперклей. Он понадобиться после починки что бы приклеить на место плафон.

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Частые причины неисправности

Существует множество причин, из-за которых лампочка может перегореть. В списке, приведённом ниже, будут выделены наиболее частые из них:

1. Повреждается электролитический сглаживающий конденсатор. Это может произойти, если детали применяют без запаса по номиналу напряжения.
2. Если в светодиодной лампе плохие спаянные соединения. Из-за того, что во время включения и выключения лампы температура повышается и падает, плохо спаянные соединения просто разрушаются.
3. Плохой отвод тепла. Иногда производители просто экономят на термопасте или деталях. К примеру, вместо металлического радиатора будет установлена простая подделка из пластмассы. Конечно, в таких условиях лампа долго не протянет.
4. Перепады напряжения. Именно эта причина является самой распространённой.
5. Поломка токоограничивающего резистора. Лампа начинает интенсивно мерцать, чем раздражает глаза.
6. Нарушение базовой кристаллической структуры. Такое случается после длительного использования.

Если какая-либо из этих поломок произошла со светодиодной лампой – то значит, что всё не так плохо. Всё это легко можно починить.

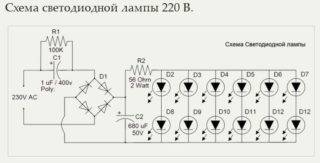

Устройство LED-лампы

Чтобы отремонтировать светодиодную лампу своими руками, нужно знать ее устройство

Светодиодная лампа представляет собой сборный прибор, состоящий из электронных и механических деталей, узлов и механизмов. Принцип работы устроен на изменение параметров материалов под воздействием электрического тока.

Состоит LED-светильник из таких фрагментов:

• Цоколь — для подключения к бытовой сети 220 В. Применяются цилиндры размера Е 14 и Е 27.
• Корпус. Делается из термоустойчивого пластика. Служит для размещения электрической схемы.
• Диэлектрический слой между цоколем и корпусом.
• Драйвер. Электронный блок, предназначенный для стабилизации входного сигнала до рабочих параметров, при которых могут функционировать кристаллы.
• Кристаллы. Издают свечение, когда через них проходит электрический ток.
• Радиатор. Предназначен для приема и отвода излишков тепла от греющихся частей, расположенных на плате.
• Колпак. Служит для равномерного рассеивания светового потока, который испускают диоды.

Принцип действия заключается в том, что напряжение через цоколь подается на драйвер, преобразующий переменный ток в постоянный. В зависимости от заданных параметров частота может увеличиваться до 100 Гц (люстра будет гореть ярко и ровно) или понижаться (светильник начнет моргать).

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

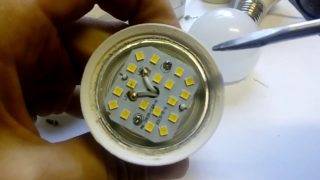

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была
